Overview 보기
Overview를 사용하면 장치 유형, 개정, 전자 키, 연결 및 기타 장치별 값을 포함한 장치 정의를 볼 수 있습니다.

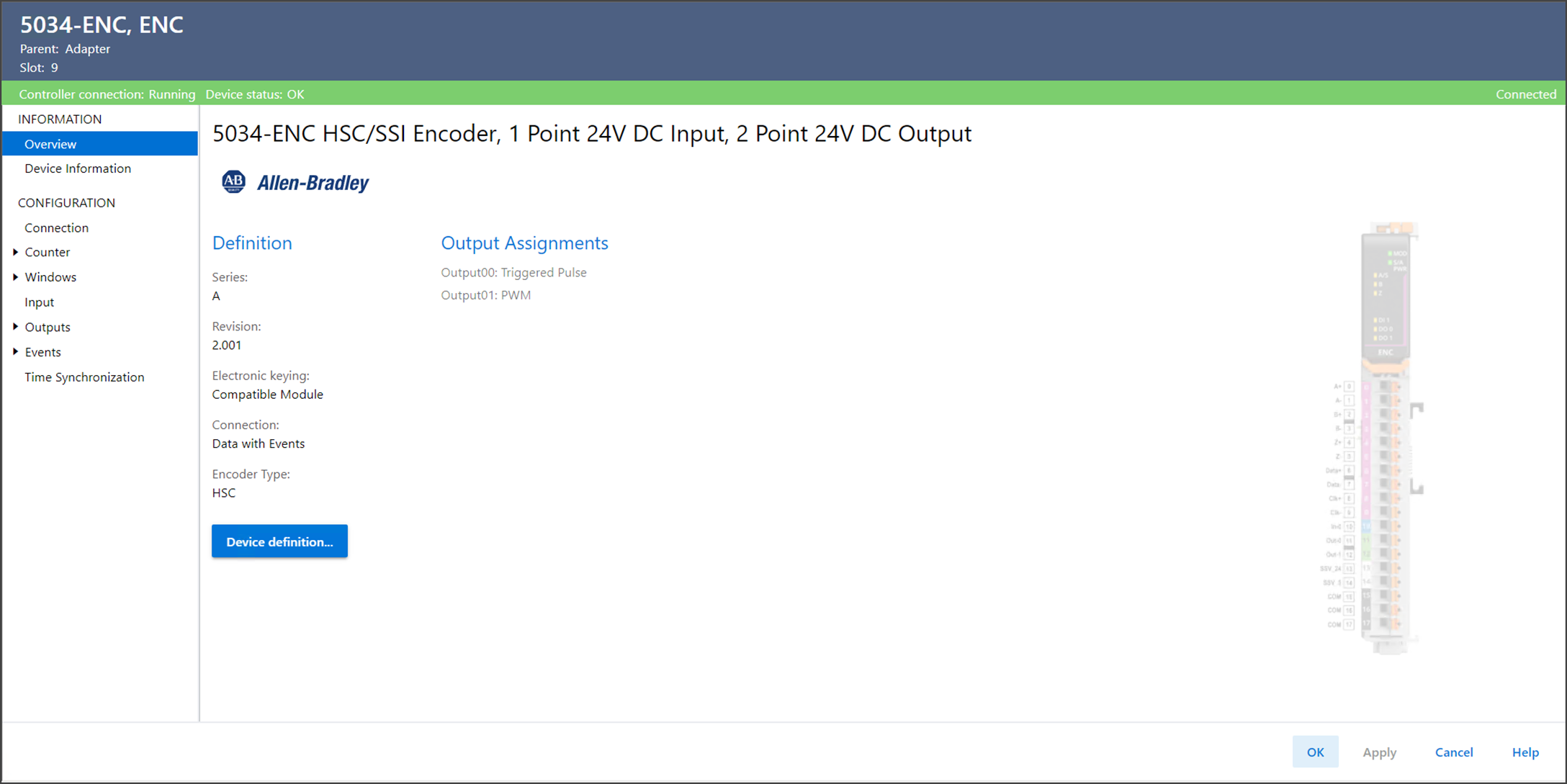

개요 보기 예제
Overview 보기에는 다음과 같은 파라미터가 포함됩니다.
파라미터 | 설명 |
|---|---|
Series | 장치의 시리즈를 표시합니다. |
Revision | 장치의 버전을 표시합니다. |
Electronic Keying | 장치에 사용되는 Electronic keying을 표시합니다. Electronic Keying은 프로젝트에 정의되어 있는 장치를 설치된 장치와 비교합니다. Keying이 실패한 경우 폴트가 발생합니다. 가능한 옵션:
주목 :
Disable Keying 사용 시 주의하십시오. 잘못된 사용으로 신체적 상해 또는 사망, 재산 손해 또는 경제적 손실이 발생할 수 있습니다. Disable Keying은 사용하지 않는 것이 좋습니다. Disable Keying을 사용하는 경우, 사용자는 사용 중인 장치가 애플리케이션의 기능적 요건을 충족하는지 이해해야 할 전적인 책임을 집니다. Electronic Keying에 대한 자세한 정보는 Logix 5000 제어 시스템 애플리케이션의 Electronic Keying 기술서(Publication LOGIX-AT001)를 참조하십시오. |
Connection | 연결 유형과 통신 형식을 표시합니다. |
Encoder Type | 선택한 엔코더 유형이 HSC인지 SSI인지 표시합니다. 일부 지정 옵션은 선택된 엔코더 유형에 따라 사용할 수 없습니다. |
Output Assignments | 각 출력에 할당된 작동 모드를 표시합니다. |
Device Definition | Device Definition 대화상자를 열어 버전, Electronic Keying, 채널 모드 및 기타 장치별 값을 변경합니다. |
