Outputxx – Controlled by Window 보기

Outputxx – Controlled by Window를 사용하여 장비의 특정 출력을 보거나 구성합니다. 이 보기는 Device Definition 대화상자에서 출력이 Digital Output으로 설정된 경우에 사용 가능합니다.

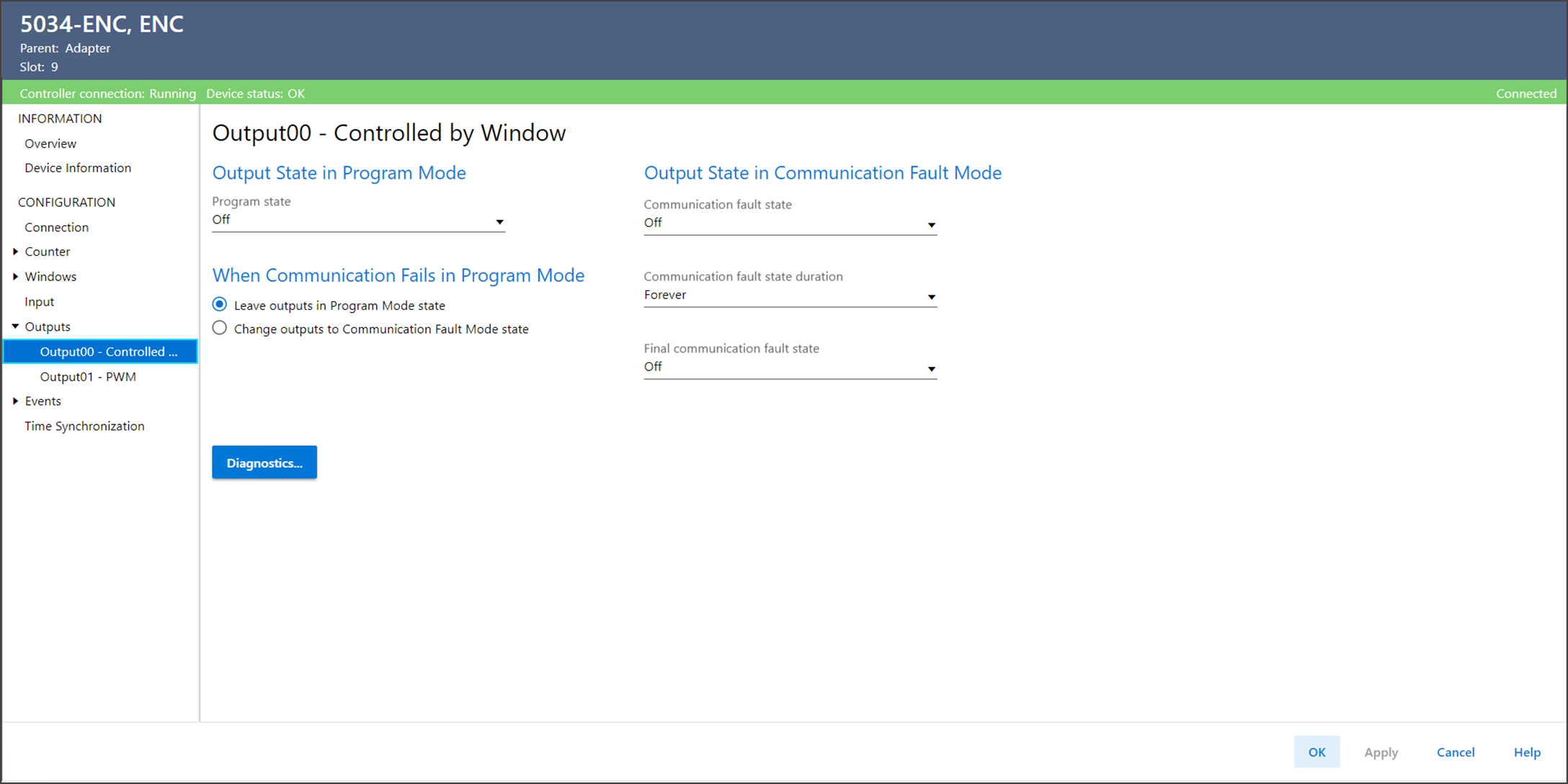

Outputxx – Controlled by Window 보기 예
Outputxx – Controlred by Window 보기에는 다음과 같은 파라미터가 포함됩니다.
파라미터
설명
Output State In Program Mode
Program State
컨트롤러가 Program Mode 또는 Inhibit 모드로 전환할 때 각 출력의 동작을 결정합니다. Program Mode 또는 Inhibit 모드에 있는 동안, 컨트롤러의 출력은 무시되고 출력은 다음과 같이 작동합니다.
  • Off – 출력이 0 또는 Off입니다.
  • On – 출력이 1 또는 On입니다.
  • Hold – 출력이 최종 상태를 유지합니다.
  • Local Control – 출력은 창에 의해 계속 제어됩니다. 로컬 제어 – 출력은 계속해서 윈도우에 의해 제어됩니다.
    이 옵션은 다음 조건 중 하나가 TRUE인 경우에만 사용 가능합니다.
    • 엔코더 유형은 SSI로 설정되고 SSI 채널은 창을 통해 출력을 제어합니다.
    • 엔코더 유형이 HSC로 설정되고, 카운터가 창을 통해 이 출력을 제어하며, 카운터가 Program 모드에서 Continue Counting으로 구성됩니다.
Output State in Communication Fault Mode
Communication Fault State
통신 폴트가 발생하고 모듈이 통신 폴트 모드로 전환된 후 각 포인트의 출력에 발생하는 사항을 결정합니다.
  • Off – 출력이 0 또는 Off입니다.
  • On – 출력이 1 또는 On입니다.
  • Hold – 출력이 최종 상태를 유지합니다.
  • Local Control – 출력은 창에 의해 계속 제어됩니다. 로컬 제어 – 출력은 계속해서 윈도우에 의해 제어됩니다.
    이 옵션은 다음 조건 중 하나가 TRUE인 경우에만 사용 가능합니다.
    • 엔코더 유형은 SSI로 설정되고 SSI 채널은 창을 통해 출력을 제어합니다.
    • 엔코더 유형이 HSC로 설정되고, 카운터가 창을 통해 이 출력을 제어하며, 카운터가 Communication Fault Mode에서 Continue Counting으로 구성됩니다.
Output State in Communication Fault Mode
Communication Fault State Duration
Communication Fault Mode에서 Final Fault State에 도달하기 전에 출력 상태가 유지되는 시간을 결정합니다.
Output State in Communication Fault Mode
Final Communication Fault State
Communication Fault Mode Output State Duration이 경과한 후 모듈이 On 또는 Off로 전환되는지 여부를 결정합니다. 기본 최종 상태는 Off 입니다 .
Duration에서 Forever를 선택하면 최종 상태를 선택할 수 없습니다. 모듈은 현재의 Communication Fault Mode 상태를 유지합니다.
When Communication Fails in Program Mode
Program Mode에서 통신이 실패할 경우 출력 동작을 결정합니다.
  • Leave outputs in Program Mode state – Program Mode의 동작을 따릅니다.
  • Change outputs to Communication Fault Mode state – Communication Fault Mode의 동작을 따릅니다.
Diagnostics
진단 정보가 포함된 Diagnostics 대화상자를 엽니다.
