Counter – Input 보기

Counter – Input을 사용하여 서로 다른 입력에 대해 Off → On 및 On → Off 필터 시간을 설정합니다.

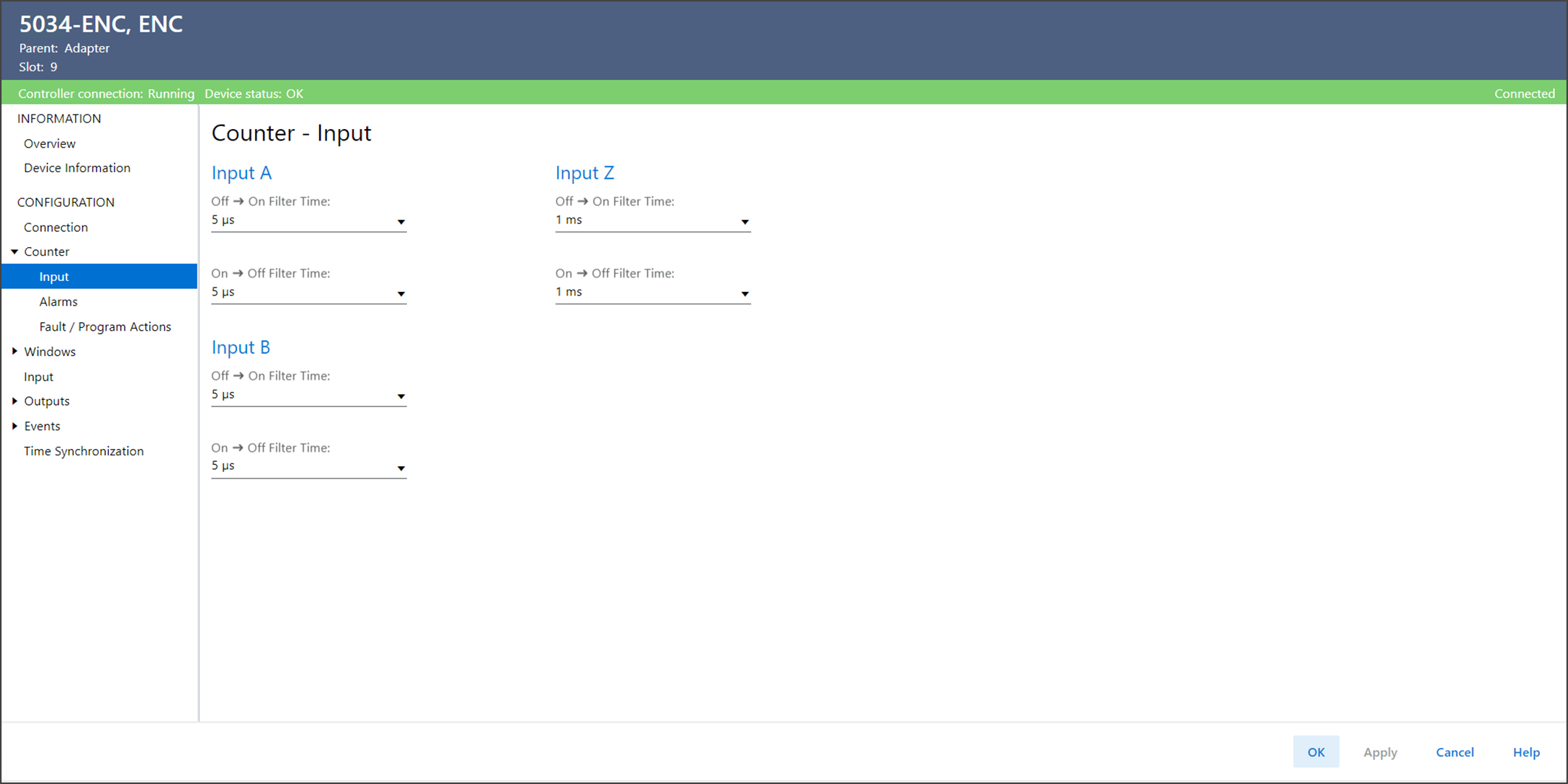

Counter – Input 보기 예
Counter – Input 보기에는 다음과 같은 파라미터가 포함됩니다.
파라미터
설명
Input A
Off → On Filter Time
전환이 유효하다고 장치가 판단하기까지 Off to On 입력 전환이 On 상태로 남아 있어야 하는 시간을 정의합니다.
Input A
On → Off Filter Time
전환이 유효하다고 장치가 판단하기까지 On to Off 입력 전환이 Off 상태로 남아 있어야 하는 시간을 정의합니다.
Input B
Off → On Filter Time
전환이 유효하다고 장치가 판단하기까지 Off to On 입력 전환이 On 상태로 남아 있어야 하는 시간을 정의합니다.
Input B
On → Off Filter Time
전환이 유효하다고 장치가 판단하기까지 On to Off 입력 전환이 Off 상태로 남아 있어야 하는 시간을 정의합니다.
Input A, B
Off → On Filter Time
전환이 유효하다고 장치가 판단하기까지 Off to On 입력 전환이 On 상태로 남아 있어야 하는 시간을 정의합니다.
Input A, B
On → Off Filter Time
전환이 유효하다고 장치가 판단하기까지 On to Off 입력 전환이 Off 상태로 남아 있어야 하는 시간을 정의합니다.
Input Z
Off → On Filter Time
전환이 유효하다고 장치가 판단하기까지 Off to On 입력 전환이 On 상태로 남아 있어야 하는 시간을 정의합니다.
Input Z
On → Off Filter Time
전환이 유효하다고 장치가 판단하기까지 On to Off 입력 전환이 Off 상태로 남아 있어야 하는 시간을 정의합니다.
Input00
Off → On Filter Time
전환이 유효하다고 장치가 판단하기까지 Off to On 입력 전환이 On 상태로 남아 있어야 하는 시간을 정의합니다.
Device Definition 대화상자에서 Input00 Function이 Not Used로 설정된 경우에는 이 파라미터가 표시되지 않습니다.
Input00
On → Off Filter Time
전환이 유효하다고 장치가 판단하기까지 On to Off 입력 전환이 Off 상태로 남아 있어야 하는 시간을 정의합니다.
Device Definition 대화상자에서 Input00 Function이 Not Used로 설정된 경우에는 이 파라미터가 표시되지 않습니다.
