Counter – Fault/Program Actions 보기

모듈이 Program 모드 또는 Fault 모드에 있을 때, 또는 통신 폴트가 발생할 때 Counter– Fault/Program Actions를 사용하여 카운터의 동작을 설정하십시오.

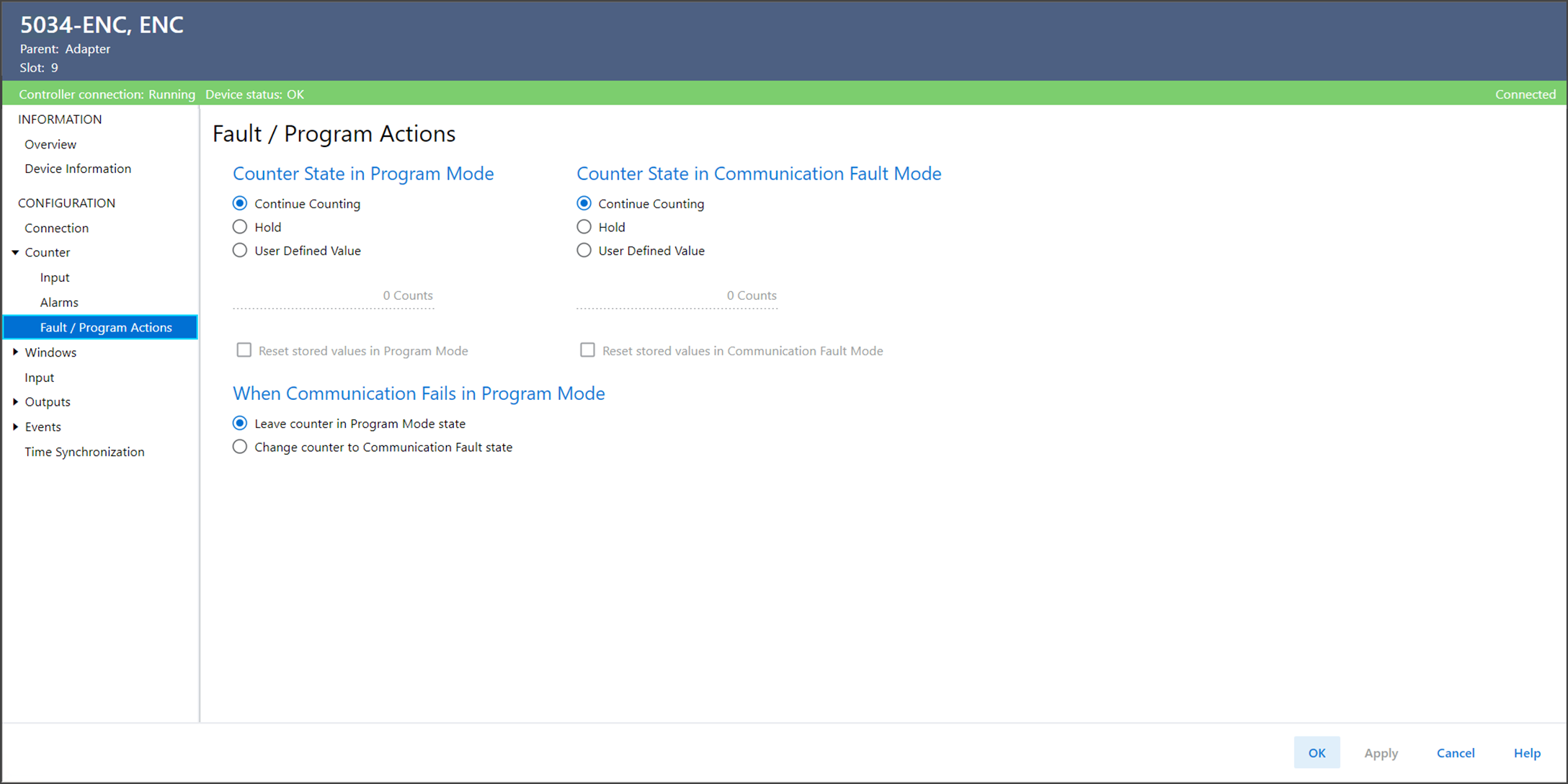

Counter – Fault/Program Actions 보기 예
Counter – Fault/Program Actions 보기에는 다음과 같은 파라미터가 포함됩니다.
파라미터
설명
Counter State in Program Mode
컨트롤러가 Program Mode 또는 Inhibit 모드로 전환할 때 카운터의 동작을 결정합니다. Program Mode 또는 Inhibit 모드에 있는 동안, 컨트롤러의 카운터는 무시되고 카운터는 다음과 같이 작동합니다.
  • 계속 카운트
  • Hold – 컨트롤러가 Run 모드로 전환될 때 최종 카운트를 유지하고 이 카운트로부터 카운트를 재개합니다.
  • User-defined value – 카운트를 사용자 정의 값으로 설정하고 컨트롤러가 Run 모드로 전환할 때 이 값부터 카운트를 재개합니다.
Counter State in Program Mode
User-defined Value
Program Mode의 Counter State가 User-defined value로 선택될 때 카운트하도록 설정된 값을 정의합니다.
Reset stored values in Program Mode
컨트롤러가 Program Mode 또는 Inhibit 모드로 전환할 때 저장된 값을 재설정할 것인지 여부를 결정합니다.
Counter State in Communication Fault Mode
통신 폴트가 발생하고 모듈이 Communication Fault Mode로 전환된 후 카운터에 어떤 일이 발생하는지 결정합니다.
  • 계속 카운트
  • Hold – 컨트롤러가 Run 모드로 전환될 때 최종 카운트를 유지하고 이 카운트로부터 카운트를 재개합니다.
  • User-defined value – 카운트를 사용자 정의 값으로 설정하고 컨트롤러가 Run 모드로 전환할 때 이 값부터 카운트를 재개합니다.
Counter State in Communication Fault Mode
User-defined Value
Communication Fault Mode의 Counter State가 User-defined value로 선택될 때 카운트하도록 설정된 값을 정의합니다.
Reset stored values in Communication Fault Mode
통신 폴트 발생 후 모듈이 Communication Fault Mode로 진입했을 때 저장된 값을 재설정할 것인지 여부를 결정합니다.
When Communication Fails in Program Mode
Program Mode에서 통신이 실패할 경우 카운터 동작을 결정합니다.
  • Leave counter in Program Mode state – Program Mode의 동작을 따릅니다.
  • Change counter to Communication Fault Mode state – Communication Fault Mode의 동작을 따릅니다.
