이더넷 포트 설정 구성

FactoryTalk Linx 소프트웨어를 이용해 Ethernet 포트 속도와 이중 통신 방식을 아직 설정하지 않은 경우에는 다음 작업을 완료하십시오.
  1. 컨트롤러 모드 스위치를 REM 위치에 넣으십시오.
  2. Studio 5000 Logix Designer 애플리케이션 프로젝트를 Run 모드로 변경하십시오.
    컨트롤러 모드를 Remote Run으로 변경하라는 메시지가 표시되면 Yes를 클릭하십시오.
  3. 어댑터를 마우스 오른쪽 버튼으로 클릭하고 메뉴에서 Properties를 선택하십시오.

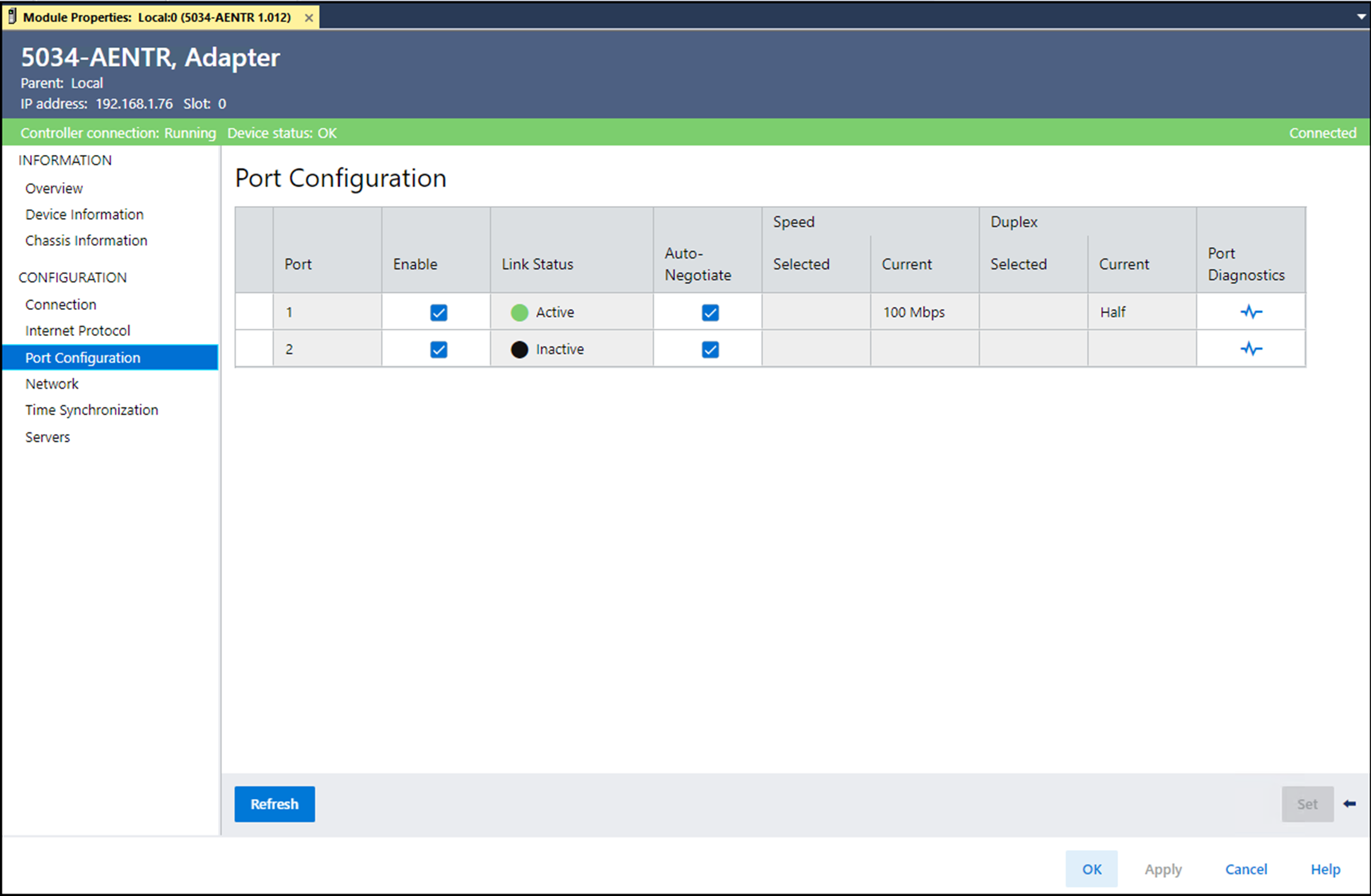

  4. Device Information 보기에서 Port Configuration을 선택합니다.
    작업
    작업
    모듈이 포트 속도와 이중 통신 방식의 설정을 자동 설정
    Auto-Negotiate 확인란을 선택한 상태로 둡니다.
    포트 속도 및 이중 통신 방식의 설정을 수동으로 구성합니다.
    다음 단계를 따르십시오.
    1. Auto-Negotiate 확인란의 선택을 취소합니다.
    2. Speed 카테고리 Selected 열의 드롭다운 목록에서 포트 속도를 선택합니다.
    3. Duplex 카테고리 Selected 열의 드롭다운 목록에서 Full을 선택하여 포트를 Full-duplex 모드로 설정합니다.

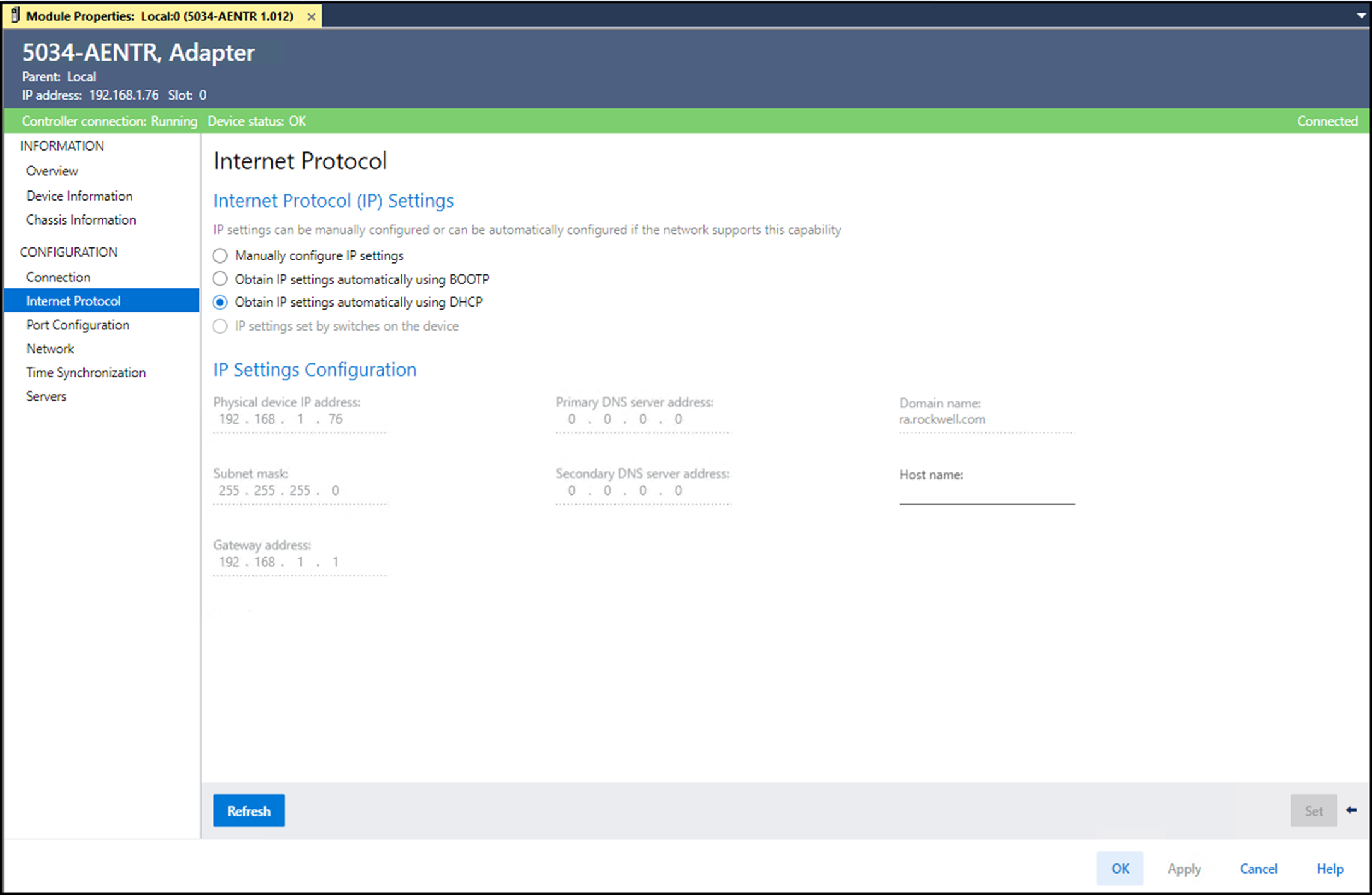

  5. Module Properties 보기에서 Internet Protocol을 선택합니다.
    필요하면 다음과 같은 인터넷 프로토콜 속성을 설정할 수 있습니다.
    • Domain Name
    • Host Name
    • Gateway Address
    • Primary DNS Server Address
    • Secondary DNS Server Address
  6. Module Properties 대화상자에서 OK를 선택합니다.
    중요:

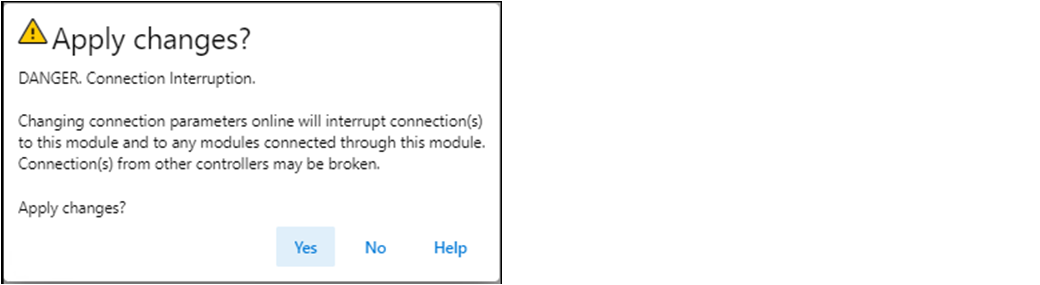

    이 페이지에서 IP 주소)를 변경하려고 하면 아래의 알림이 표시됩니다.
  7. 프로젝트를 저장하십시오.
