위로 카운트(CTU)
이 정보는 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370, GuardLogix 5570, Compact GuardLogix 5380, CompactLogix 5380, ControlLogix 5580, GuardLogix 5580 및 ControlLogix 5590 컨트롤러에 적용됩니다.
렁-입력-조건이 거짓에서 참으로 전환할 때마다 CTU 명령어는 위로 카운트합니다.
사용 가능한 언어
래더 다이어그램
펑션 블록
이 명령어는 함수 블록에서 사용할 수 없습니다.
구조화된 텍스트
이 명령어는 구조화된 텍스트에서 사용할 수 없습니다.
피연산자
중요:
다음과 같은 경우 작업 시 예외가 발생할 수 있습니다.
- 출력 태그 피연산자가 덮어써집니다.
- 구조 피연산자의 구성원이 덮어써집니다.
- 지정된 경우를 제외하고 여러 명령어에서 구조 피연산자를 공유합니다.
래더 다이어그램
피연산자 | 데이터 유형 | 형식 | 설명 |
|---|---|---|---|
Counter | COUNTER | 태그 | 카운터 구조 |
Preset | DINT | 즉시 | Counter.PRE 값. |
Accum | DINT | 즉시 | Counter.ACC 값. |
Length(제어 태그의 .LEN에 해당)는 의사 피연산자입니다. 자세한 내용은 의사 피연산자 초기화 항목을 참조하십시오.
COUNTER 구조
니모닉 | 데이터 유형 | 설명 |
|---|---|---|
.CU | BOOL | 위로 카운트 활성화 비트에는 명령어가 마지막으로 실행되었을 때 렁-입력-조건이 들어 있습니다. |
.DN | BOOL | 완료 비트는 설정된 경우 카운팅 작업이 완료되었음을 나타냅니다. |
.OV | BOOL | 오버플로 비트로 설정된 경우 카운터가 상한인 2,147,483,647을 지나 증가했음을 나타냅니다. |
.UN | BOOL | 언더플로 비트로 설정된 경우 카운터가 하한인 -2,147,483,648을 지나 감소했음을 나타냅니다. |
.PRE | DINT | 사전 설정 값으로 명령어가 완료되었음을 나타내기 위해 누산 값이 도달해야 하는 값을 지정합니다. |
.ACC | DINT | 누산 값으로 명령어에 의해 카운트된 전환의 수를 지정합니다. |

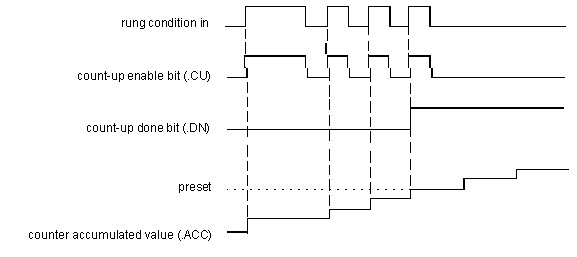

설명
렁-입력-조건이 참으로 설정되고 .CU가 거짓일 경우 .ACC는 1씩 증가합니다. 렁-입력-조건이 거짓일 경우 .CU는 거짓으로 해제됩니다.
연산 상태 플래그에 영향
아니요
주 폴트/부 폴트
이 명령어에만 해당되는 것은 없습니다. 배열 인덱싱 폴트의 경우 배열을 통한 인덱스 항목을 참조하십시오.
실행
래더 다이어그램
조건/상태 | 수행한 작업 |
|---|---|
사전 스캔 | .CU 비트는 첫 번째 프로그램 스캔 동안 유효하지 않은 증가가 발생하지 않도록 참으로 설정됩니다. |
렁-입력-조건이 거짓임 | 렁-출력-조건을 렁-입력-조건으로 설정 CTU 흐름도(거짓)를 참조하십시오. |
렁-입력-조건이 참임 | 렁-출력-조건을 렁-입력-조건으로 설정 CTU 흐름도(참)를 참조하십시오. |
사후 스캔 | N/A |

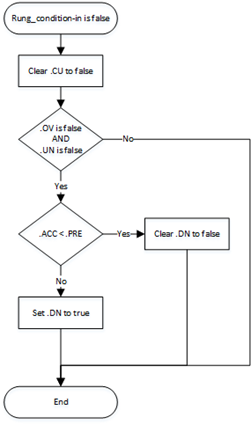

CTU 흐름도(거짓)

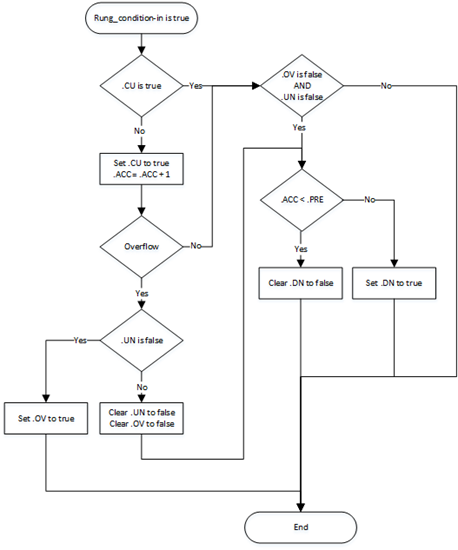

CTU 흐름도(참)
예

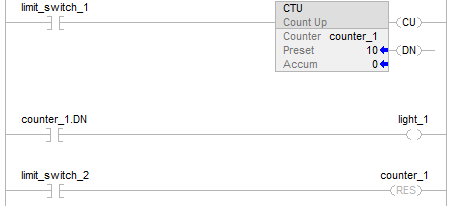

래더 다이어그램
limit_switch_1이 비활성 상태에서 10회 활성화된 후 .DN 비트가 참으로 설정되고 light_1이 켜짐으로 전환됩니다. limit_switch_1이 계속 비활성 상태에서 활성화되는 경우 counter_1은 계속 증가하고 .DN 비트는 계속 설정되어 있습니다. limit_switch_2가 활성화되면 RES 명령어는 counter_1을 재설정하고(상태 비트 및 .ACC 값 해제) light_1이 꺼짐으로 전환됩니다.
