2 센서 비대칭 뮤팅(TSAM)

이 명령어는 라이트 커튼의 보호 기능을 임시 자동적으로 비활성화하여 장비를 중지시키지 않고 라이트 커튼 감지영역을 통해 재료를 이송할 수 있게 합니다. 뮤팅 센서는 재료와 사람을 구분하며, 적절한 재료가 감지영역을 통과할 때 특정 전환 시퀀스에서 라이트 커튼과 함께 작동해야 합니다.

사용 가능한 언어

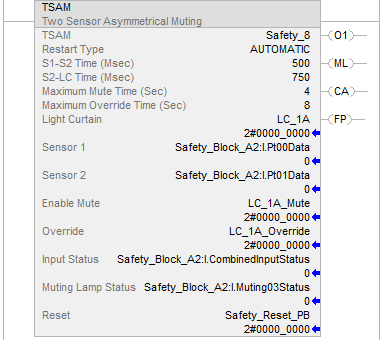

래더 다이어그램

펑션 블록

이 명령어는 함수 블록에서 사용할 수 없습니다.

구조화된 텍스트

이 명령어는 구조화된 텍스트에서 사용할 수 없습니다.

2 센서 비대칭 뮤팅 적용

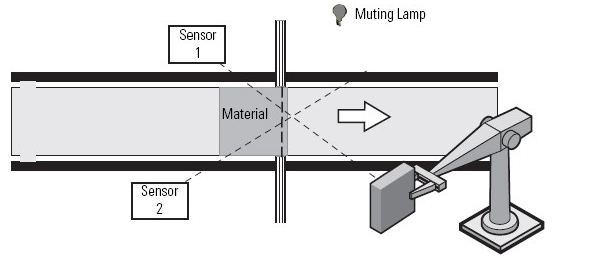

2 센서 비대칭 뮤팅은 라이트 커튼의 양쪽에 비대칭으로 배치된 두 개의 뮤팅 센서를 사용합니다. 이 센서는 라이트 커튼 바로 뒤의 보호된 개구부 중심에서 교차합니다.

피연산자

이 표에 이 명령어에 대한 파라미터가 나와 있습니다. 이러한 파라미터는 런타임에 변경할 수 없습니다.

이 표에 이 명령어에 대한 입력 파라미터가 나와 있습니다.

이 표에 이 명령어에 대한 출력 파라미터가 나와 있습니다.

연산

정상 작동

뮤팅 센서와 라이트 커튼 입력 전환을 수행하는 시퀀스로 라이트 커튼의 보호 기능을 비활성화(뮤트)할 수 있습니다. 이 시퀀스는 뮤팅 센서와 라이트 커튼을 둘다 ON(1) 상태로 하고 시작되어야 합니다. 이 경우 모든 사람과 재료에 대해 라이트 커튼 감지영역이 해제됩니다.

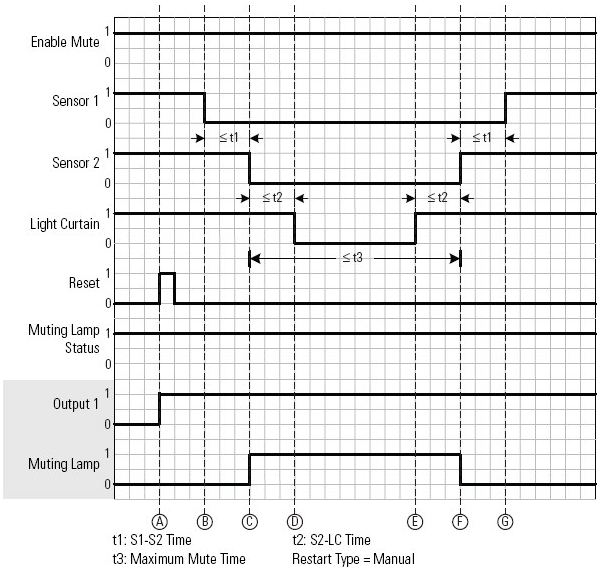

(A)에서는 리셋 입력이 ON(1)으로 전환될 때 센서들과 라이트 커튼이 해제되고 출력 1 출력에 전원이 공급됩니다. (B)에서 재료가 센서 1을 차단하여 S1-S2 타이머가 시작됩니다. (C)에서는 S1-S2 시간 내에 재료가 센서 2를 차단하므로, S1-S2 타이머가 중지됩니다. S2-LC 및 최대 뮤트 타이머가 시작됩니다. 뮤팅 램프 출력이 ON(1)으로 전환되어, 뮤팅이 활성화됨을 나타냅니다. (D)에서는 S2-LC 시간 내에 재료가 라이트 커튼을 차단하므로, S2-LC 타이머가 중지됩니다. (D) ~ (E)에서는 재료가 라이트 커튼을 통과하는 동안 출력 1에 전원 공급이 유지됩니다. (E)에서는 재료가 라이트 커튼을 해제하고, LC-S2 타이머를 시작합니다. (F)에서는 S2-LC 및 최대 뮤트 시간 내에 재료가 센서 2를 해제하므로, 두 타이머가 중지됩니다. S2-S1 타이머가 시작되고 뮤팅 램프 출력이 OFF(0)로 전환되어, 뮤팅이 비활성화됨을 나타냅니다. (G)에서는 재료가 센서 1을 해제하고 S2-S1 타이머를 중지합니다.

잘못된 시퀀스

정상적인 작동 시퀀스가 아닌 다른 입력 시퀀스로 인해 출력 1의 전원이 차단됩니다.

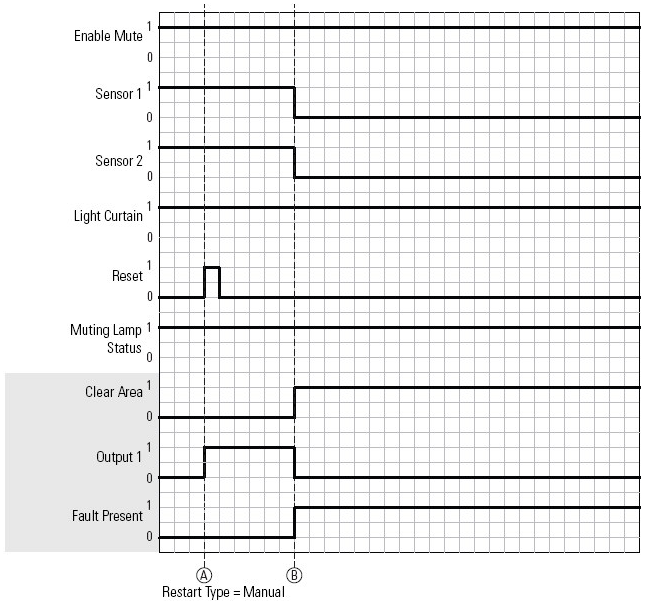

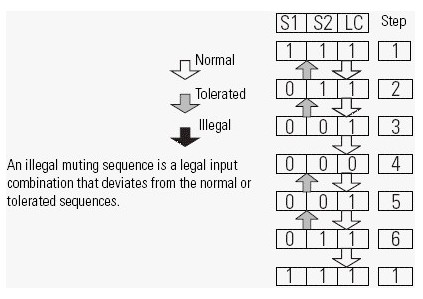

(A)에서 일반적인 작동 시퀀스와 마찬가지로 출력 1에 전원이 공급됩니다. (B)에서는 센서 1과 센서 2가 동시에 차단되며, 이로 인해 출력 1에 전원이 차단되고 폴트 있음 출력과 영역 클리어 출력이 ON(1)으로 전환됩니다. 오버라이드 기능을 사용하면 라이트 커튼 감지영역에서 재료를 해제할 수 있고 영역 클리어 출력의 전원을 차단할 수 있습니다.

허용된 시퀀스

2-센서 비대칭 뮤팅(TSAM) 명령어는 오버트래블 또는 부하 진동으로 인해 입력의 진동을 유발할 수 있는 응용 다이내믹을 허용합니다.

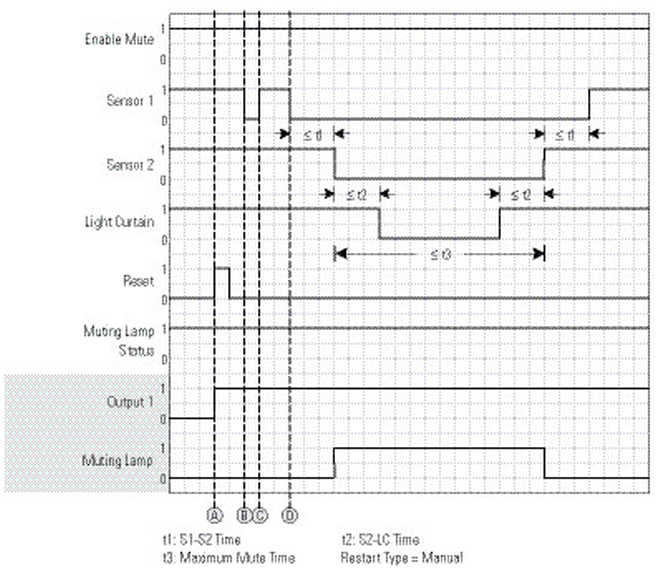

(A)에서는 정상적인 작동 시퀀스와 마찬가지로 출력 1에 전원이 공급됩니다. (B)에서 센서 1이 OFF(0)로 전환하여 S1-S2 타이머가 시작됩니다. (C)에서는 센서 1이 ON으로 전환되고 S1-S2 타이머가 중지됩니다. (D)에서는 재료가 센서 1을 완전히 차단하여 OFF(0)로 전환하고, 정상 뮤팅 시퀀스가 계속됩니다. (B) ~ (C)에 설명된 것처럼, 오버트래블 또는 부하 진동으로 인해 센서에 결함이 발생할 수 있습니다. 최종 입력 시퀀스가 유효하다면 뮤팅 기능 수행이 허용됩니다.

사이클의 위험 부분

뮤트 활성화 입력은 라이트 커튼의 보호 기능을 활성화 또는 비활성화합니다. 뮤트 활성화 입력이 OFF(0)이면 라이트 커튼의 보호 기능이 활성화되고 재료가 라이트 커튼 감지영역을 통과하지 못합니다.

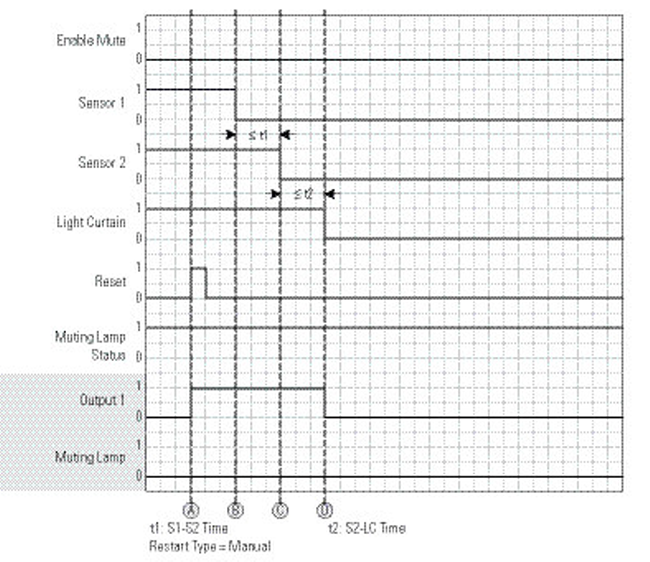

(A)에서 일반적인 작동 시퀀스와 마찬가지로 출력 1에 전원이 공급됩니다. (B)에서는 재료가 센서 1을 차단하여 OFF(0)로 전환하고 S1-S2 타이머를 시작합니다. (C)에서는 S1-S2 시간 내에 재료가 센서 2를 차단하므로, S1-S2 타이머가 중지되고 S2-LC 타이머가 시작됩니다. 뮤트 활성화 입력이 OFF(0)이기 때문에 뮤팅이 비활성화되고 뮤팅 램프 출력은 OFF(0)로 유지됩니다. (D)에서는 재료가 라이트 커튼을 차단하고 출력 1에 전원이 차단됩니다.

응용 프로그램 사이클에 재료가 라이트 커튼을 통과하는 것이 수용되지 않는 부분이 없다면 뮤트 활성화 입력을 ON(1)의 상수 값으로 설정하여 이 기능을 비활성화할 수 있습니다.

오버라이드 작동

오버라이드 기능을 사용하면 작업자가 수동으로 출력 1에 전원을 공급할 수 있으므로 감지영역에서 재료를 해제할 수 있습니다.

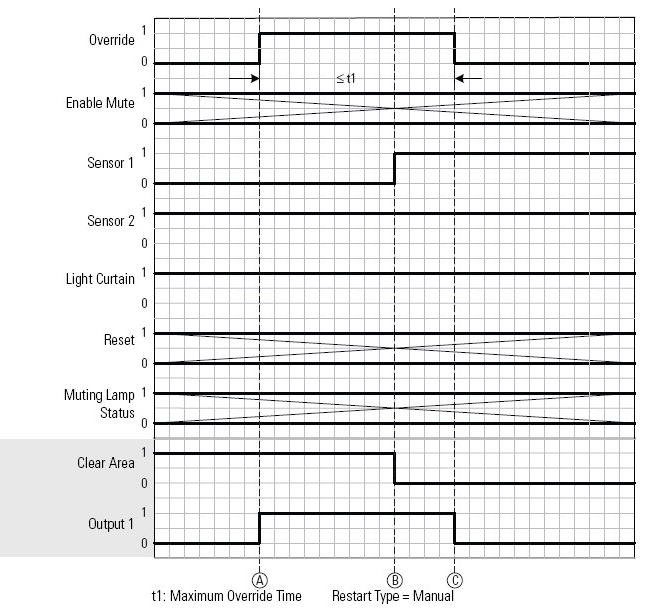

(A)에서 오버라이드 입력이 ON(1)으로 전환됩니다. 출력 1에 전원이 공급되고 최대 오버라이드 타이머가 시작됩니다. (B)에서는 재료가 센서 1을 해제하며 영역 클리어 출력이 OFF(0)로 전환됩니다. (C)에서 오버라이드 입력은 최대 오버라이드 시간 내에 OFF(0)로 전환됩니다. 출력 1의 전원이 차단되고 최대 오버라이드 타이머가 중지됩니다.

거짓 렁 상태 동작

명령어가 거짓 렁에서 실행되면 모든 명령어 출력의 전원이 차단됩니다.

폴트 코드

폴트 코드는 16진수 형식으로 나열되는데, 뒤에 십진수 형식이 붙습니다.

일반 폴트 코드

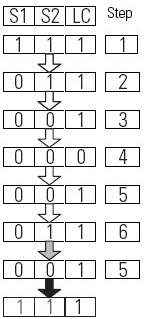

센서 입력 패턴 폴트 코드

정상 및 허용된 뮤팅 시퀀스

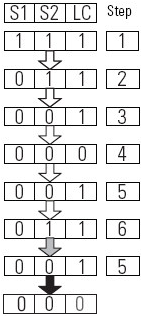

뮤팅 시퀀스 폴트 코드

유효하지 않은 시퀀스 폴트를 수정하려면, 이동 중인 재료와 시스템 타이밍에 대한 센서의 정렬 상태를 확인한 다음, 폴트를 리셋하십시오.

잘못된 시퀀스 폴트 수정

진단 코드 및 시정 조치

진단 코드는 16진수 형식으로 나열되는데, 뒤에 십진수 형식이 붙습니다.

연산 상태 플래그에 영향

아니요

메이저/마이너 폴트

이 명령어에만 해당되는 것은 없습니다. 배열 인덱싱 폴트의 경우 배열을 통한 인덱스 항목을 참조하십시오.

실행
