이중 채널 입력 모니터(DCM)

이중 채널 입력 모니터 명령어는 이중 입력 안전 장치를 모니터링하고 입력 유형 피연산자와 채널 A 및 채널 B의 결합된 상태를 기반으로 O1(출력 1)을 설정합니다.

사용 가능한 언어

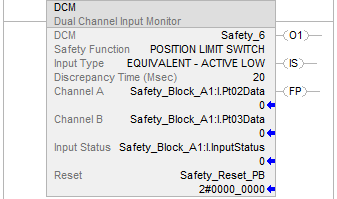

래더 다이어그램

펑션 블록

이 명령어는 함수 블록에서 사용할 수 없습니다.

구조화된 텍스트

이 명령어는 구조화된 텍스트에서 사용할 수 없습니다.

피연산자

다음 표에는 명령어 구성에 사용되는 피연산자가 나와 있습니다. 이러한 피연산자는 런타임에 변경할 수 없습니다.

다음 표에 명령어 입력이 설명되어 있습니다. 입력은 입력 장치에서 들어오는 현장 장치 신호이거나 사용자 로직에서 파생된 것일 수 있습니다.

1

Guard I/O

입력 모듈의 입력인 경우 입력이 등가 또는 보완이 아닌 단일로 구성되었는지 확인하십시오.

다음 표에 명령어 출력이 설명되어 있습니다. 이 출력은 다른 로직 루틴에 사용하기 위한 외부 태그(안전 출력 모듈)나 내부 태그일 수 있습니다.

연산 상태 플래그에 영향

아니요

주 폴트/부 폴트

이 명령어에만 해당되는 것은 없습니다. 배열 인덱스 폴트의 경우 배열을 통한 인덱스를 참조하세요.

실행

연산

정상 작동

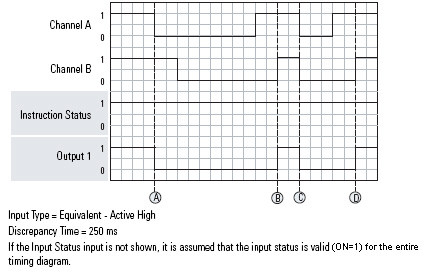

타이밍 다이어그램에 입력 유형이 등가 - 활성 높음으로 구성된 상태에서 이중 채널 입력의 정상적인 모니터링이 표시됩니다. 안전 입력이 활성 상태이므로 처음에 출력 1이 ON(1)입니다. (A)에서 채널 A가 안전 상태로 전환하여 출력 1이 안전 상태로 이동하게 됩니다. (B)에서 두 안전 입력 모두 활성 상태로 전환했으므로 출력 1에 전원이 공급됩니다. (C)에서 출력 1 전원이 차단되고 (D)에서 다시 전원이 공급됩니다.

폴트 또는 진단이 발생하지 않아서 명령어 상태가 항상 ON(1)입니다.

입력 상태 폴트 작동

타이밍 다이어그램에 폴트 조건이 포함된 명령어 동작이 표시됩니다. (A)에서 입력 상태가 발효될 때 출력 1이 ON(1)으로 바뀝니다. 이때 안전 입력이 활성 상태이므로 출력 1에도 전원이 공급됩니다. (B)에서 입력 상태가 실효될 때 폴트가 발생합니다. 이때 명령어 상태 출력 또한 OFF(0)로 됩니다. (C)에서는 입력 상태가 여전히 무효이므로 폴트를 리셋할 수 없습니다. (D)에서 입력 상태가 유효한 상태에서 리셋을 트리거할 경우 폴트가 해결됩니다. 이때 명령어 상태 출력 또한 ON(1)으로 바뀝니다.

불일치 폴트 작동

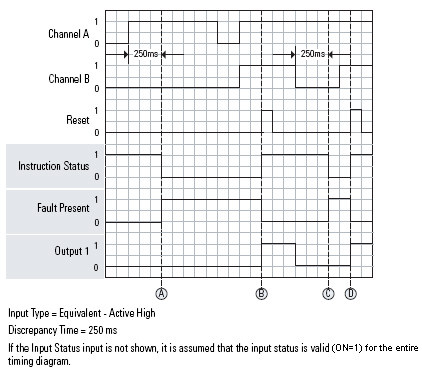

이 타이밍 다이어그램은 불일치 시간보다 더 긴 시간 동안 채널 A와 채널 B가 불일치 상태에 있을 때 발생하는 불일치 폴트를 보여줍니다. (A)에서는 불일치 시간보다 더 긴 시간 동안 안전 입력 상태가 불일치 상태에 있을 때 폴트가 발생합니다. 이때 또한 출력 1은 OFF(0)로 됩니다. (B)에서는 안전 입력 상태가 더 이상 불일치 상태에 있지 않을 때 리셋이 트리거되므로 폴트가 해제됩니다. (C)에서는 다시 불일치 시간보다 더 긴 시간 동안 안전 입력 상태가 불일치 상태에 있을 때 폴트가 발생합니다. (D)에서는 폴트가 리셋됩니다.

거짓 렁 상태 동작

명령어가 거짓 렁에서 실행되면 모든 명령어 출력의 전원이 차단됩니다.

폴트 코드 및 시정 조치

폴트 코드는 16진수 형식으로 나열되는데, 뒤에 십진수 형식이 붙습니다.

진단 코드 및 시정 조치

진단 코드는 16진수 형식으로 나열되는데, 뒤에 십진수 형식이 붙습니다.
