이중 채널 아날로그 입력(DCA - 정수 버전 및 DCAF - 부동 소수점 버전)

이중 채널 아날로그 입력 명령어는 아날로그 입력 모듈에서 발생하는 두 개의 아날로그 입력 채널을 모니터링합니다. 출력 1은 아날로그 입력, 채널 A 및 채널 B가 공차 및 상한과 하한 설정 내에 있고 올바른 리셋 작업이 수행된 경우 켜집니다.

사용 가능한 언어

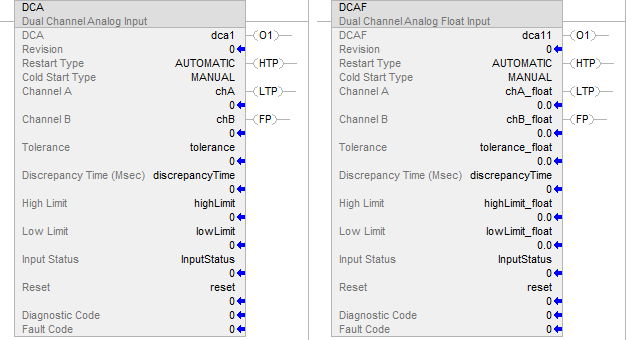

래더 다이어그램

펑션 블록

이 명령어는 함수 블록에서 사용할 수 없습니다.

구조화된 텍스트

이 명령어는 구조화된 텍스트에서 사용할 수 없습니다.

피연산자

다음 표에는 명령어 구성에 사용되는 파라미터가 나와 있습니다. 이러한 파라미터는 런타임에 변경할 수 없습니다.

다음 표에 명령어 입력이 설명되어 있습니다. 입력은 입력 장치에서 들어오는 현장 장치 신호이거나 사용자 로직에서 파생된 것일 수 있습니다.

다음 표에 명령어 출력이 설명되어 있습니다. 이 출력은 다른 로직 루틴에 사용하기 위한 외부 태그(안전 출력 모듈)나 내부 태그를 구동하는 데 사용될 수 있습니다.

연산

정상 작동

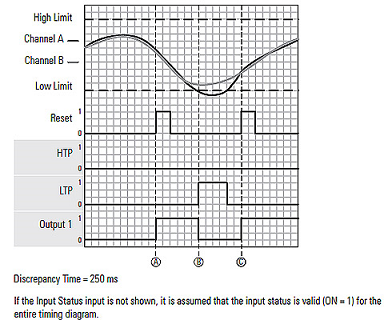

이 타이밍 다이어그램은 수동에 재시작 유형이 구성되고 수동에 콜드 스타트 유형이 구성된 정상 작동을 보여줍니다. (A)에서 채널 A와 채널 B 입력은 리셋이 트리거될 때 공차 설정 내에 있고 상한 및 하한 설정 내에 있기 때문에 출력 1에 전원이 공급됩니다. (B)에서 채널 A 입력이 하한 아래로 내려갔기 때문에 출력 1의 전원이 차단됩니다. 채널 A가 이제 공차 및 제한 설정 내에 있기 때문에 리셋이 트리거될 때 (C)에서 출력 1에 전원이 공급됩니다.

정상 작동(수동 재시작, 수동 콜드 스타트)

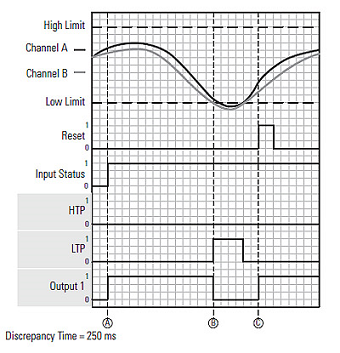

정상 작동(수동 재시작, 자동 콜드 스타트)

이 타이밍 다이어그램은 수동에 재시작 유형이 구성되고 자동에 콜드 스타트 유형이 구성된 정상 작동을 보여줍니다. 콜드 스타트 유형이 자동인 경우 PLC 컨트롤러에 전원이 공급될 때처럼 입력 상태 입력이 처음으로 유효해지는 [OFF(0)에서 ON(1)으로 전환] 즉시 출력 1에 전원이 공급됩니다.

(A)에서 채널 A 및 채널 B 입력이 공차 내에 있고 상한 및 하한 내에 있는 동안 입력 상태가 유효해지면 곧바로 출력 1에 전원이 공급됩니다. (B)에서 채널 B 입력이 하한 아래로 떨어지면 출력 1의 전원이 차단됩니다. 채널 A 및 채널 B 입력이 공차 및 제한 설정 내에 있는 동안 리셋이 트리거되면 (C)까지 출력 1에 다시 전원을 공급할 수 없습니다.

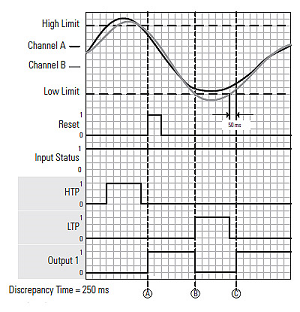

정상 작동(자동 재시작, 수동 콜드 스타트)

이 타이밍 다이어그램은 자동 재시작 및 수동 콜드 스타트로 구성된 경우 정상 작동을 보여줍니다. (A)에서 채널 A 및 채널 B 입력이 공차 내에 있고 상한 및 하한 내에 있는 동안 리셋이 트리거되면 출력 1에 전원이 공급됩니다. (B)에서 채널 B 입력이 하한 아래로 떨어지면 출력 1에 전원이 차단됩니다. (C)에서 채널 B 입력이 공차와 제한 설정 내로 돌아온 50 ms 후에 출력 1에 전원이 자동으로 공급됩니다.

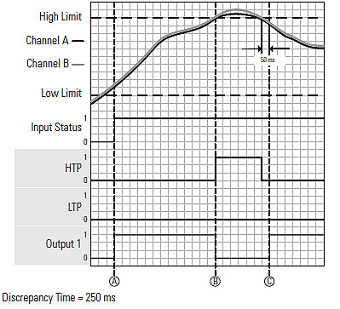

정상 작동(자동 재시작, 자동 콜드 스타트)

이 타이밍 다이어그램은 자동 재시작 및 자동 콜드 스타트로 구성된 경우 정상 작동을 보여줍니다. 콜드 스타트 유형이 자동인 경우 PLC 컨트롤러에 전원이 공급될 때처럼 입력 상태 입력이 처음으로 유효해지는 [OFF(0)에서 ON(1)으로 전환] 즉시 출력 1에 전원이 공급됩니다. 채널 A와 채널 B가 공차와 상한 및 하한 범위 내에 있어야 출력 1에 전원이 공급됩니다.

(A)에서는 채널 A와 B 입력이 공차 및 상하한 범위 이내이면서 입력 상태 입력이 발효될 때 출력 1에 전원이 공급됩니다. (B)에서는 채널 A와 B 입력이 상한을 넘을 때 출력 1에 전원이 차단됩니다. (C)에서는 채널 A와 B 입력이 공차 범위를 유지하면서 다시 제한 범위 이내로 들어온 50 ms후에 출력 1에 자동으로 전원이 공급됩니다.

입력 상태 폴트

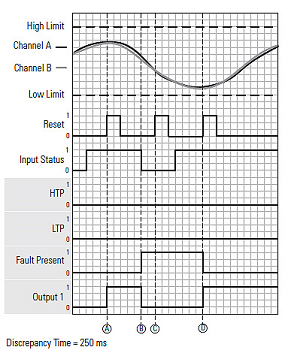

입력 상태 폴트(수동 재시작, 수동 콜드 스타트)

타이밍 다이어그램에 입력 상태 입력이 실효될 때 발생하는 폴트가 표시됩니다. 리셋이 트리거되고 채널 A와 B 입력이 공차 및 상하한 범위 이내일 때 (A)에서 출력 1에 전원이 공급됩니다. 입력 상태 입력이 실효되어 (B)에서 폴트가 발생하고 출력 1 전원이 차단됩니다. (C)에서는 입력 상태 입력이 여전히 유효하지 않으므로 폴트가 해결되지 않습니다. (D)에서는 입력 상태가 유효하고 폴트가 해결되었으며 리셋이 트리거될 때 출력 1에 전원이 공급됩니다.

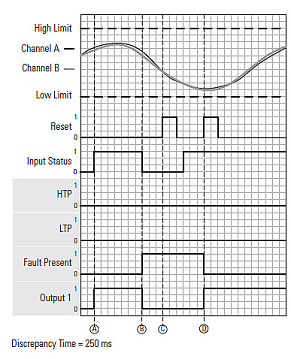

입력 상태 폴트(수동 재시작, 자동 콜드 스타트)

타이밍 다이어그램에 입력 상태 입력이 실효될 때 발생하는 폴트가 표시됩니다. 콜드 스타트 유형이 자동이고 채널 A와 B 입력이 공차 및 상하한 범위 이내이므로 (A)에서 입력 상태가 발효될 때 출력 1에 전원이 공급됩니다. (B)에서 입력 상태가 실효될 때 폴트가 발생하며 출력 1 전원이 차단됩니다. (C)에서는 입력 상태 입력이 여전히 유효하지 않으므로 폴트가 해결되지 않습니다. (D)에서는 입력 상태가 유효하고 폴트가 해결되었으며 리셋이 트리거될 때 출력 1에 전원이 공급됩니다.

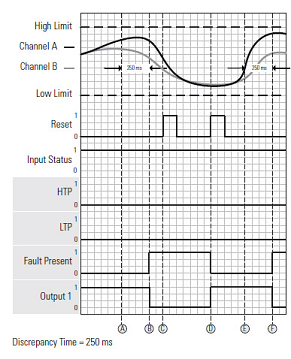

불일치 폴트(수동 재시작)

타이밍 다이어그램에 채널 A, B 간 차이가 불일치 시간보다 길게 공차를 초과할 때 발생하는 폴트가 표시됩니다. (A)에서 채널 A와 B가 공차를 벗어나고 불일치 타이머가 시작됩니다. (B)에서 채널 A와 B가 구성된 불일치 시간인 250 ms 이상 공차를 벗어났기 때문에 불일치 폴트가 발생합니다. (C)에서 채널 A, B 입력 간의 차이가 여전히 공차보다 크므로 폴트가 해결되지 않습니다. (D)에서 리셋이 트리거되고 채널 A, B 입력 간의 차이가 공차 범위에 들어오면 폴트가 해결되고 출력 1에 전원이 공급됩니다. (E)에서 채널 A, B 간의 차이가 다시 공차 범위를 초과하고 불일치 타이머가 시작됩니다. (F)에서 불일치 시간을 초과하면 불일치 폴트가 또다시 발생합니다.

거짓 렁 상태 동작

거짓 렁에서 명령어를 실행하면 모든 명령어 출력이 0으로 설정됩니다.

폴트 코드 및 시정 조치

폴트 코드는 16진수 형식으로 나열되는데, 뒤에 십진수 형식이 붙습니다.

진단 코드 및 시정 조치

진단 코드는 16진수 형식으로 나열되는데, 뒤에 십진수 형식이 붙습니다.

연산 상태 플래그에 영향

아니요

메이저/마이너 폴트

없음. 피연산자 관련 폴트에 대해서는 공통 속성을 참조하십시오.

실행
