SFC 일시 중지(SFP)

이 정보는
CompactLogix
 5370,
ControlLogix
 5570,
Compact GuardLogix
 5370,
GuardLogix
 5570,
Compact GuardLogix
 5380,
CompactLogix
 5380,
ControlLogix
 5580,
GuardLogix
 5580 및 ControlLogix 5590 컨트롤러에 적용됩니다.
SFP 명령어는 SFC 루틴을 일시 중지합니다.
사용 가능한 언어
래더 다이어그램
SFP_LD_avail_v31
펑션 블록
이 명령어는 함수 블록에서 사용할 수 없습니다.
구조화된 텍스트
SFP(SFCRoutineName,TargetState);
피연산자
래더 다이어그램
피연산자
유형
형식
설명
SFCRoutineName
ROUTINE
이름
일시 중지할 SFC 루틴
TargetState
DINT
즉시
하나 선택:
  • 실행 중(또는 0 입력)
  • 일시 중지됨(또는 1 입력)
구조화된 텍스트
피연산자
유형
형식
설명
SFCRoutineName
ROUTINE
이름
일시 중지할 SFC 루틴
TargetState
DINT
즉시
하나 선택:
  • 실행 중(또는 0 입력)
  • 일시 중지됨(또는 1 입력)
스트럭쳐드 텍스트 내 식의 구문에 대한 자세한 내용은 스트럭쳐드 텍스트 구문을 참조하십시오.
설명
SFP 명령어를 사용하여 실행 중인 SFC 루틴을 일시 중지할 수 있습니다.
연산 상태 플래그에 영향
아니요
폴트 조건
메이저 폴트는 다음과 같은 경우에 발생합니다.
폴트 유형
폴트 코드
루틴 유형이 SFC 루틴이 아님
4
85
피연산자 관련 폴트에 대해서는 공통 속성을 참조하십시오.
실행
래더 다이어그램
조건/상태
수행한 작업
사전 스캔
N/A
렁-입력-조건이 거짓임.
N/A
렁-입력-조건이 참임
이 명령어는 지정된 SFC 루틴의 실행을 일시 중지하거나 다시 시작합니다.
사후 스캔
N/A
구조화된 텍스트
조건/상태
수행한 작업
사전 스캔
N/A
정상 실행
이 명령어는 지정된 SFC 루틴의 실행을 일시 중지하거나 다시 시작합니다.
사후 스캔
N/A

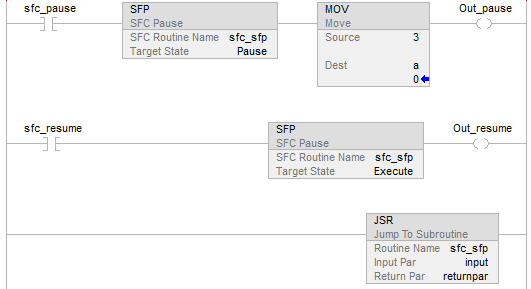

예
래더 다이어그램
SFP_LD_ex_v31
