스케일(SCL)

스케일(SCL) 명령어는 스케일되지 않은 입력값을 엔지니어링 단위의 부동 소수점 값으로 변환합니다.

사용 가능한 언어

래더 다이어그램

이 명령어는 래더 다이어그램 로직에서는 사용할 수 없습니다.

펑션 블록

구조화된 텍스트

SCL(SCL_tag)

피연산자

펑션 블록

구조화된 텍스트

스트럭쳐드 텍스트 내 식의 구문에 대한 자세한 내용은

스트럭쳐드 텍스트 구문

을 참조하십시오.

SCALE 구조

설명

전해상도 부동 소수점 값으로의 스케일링을 지원하지 않는 아날로그 입력 모듈에서 SCL 명령어를 사용하십시오.

예를 들어 1771-IFE 모듈은 정수값 스케일링만 지원하는 12비트 아날로그 입력 모듈입니다. 1771-IFE 모듈을 사용하여 분당 0 ~ 100갤런(gpm)의 흐름을 판독하는 경우 일반적으로 모듈 해상도가 제한되므로 0 ~ 100 범위에서 모듈을 스케일링하지 않습니다. 그 대신에 SCL 명령어를 사용하고 스케일링하지 않은(0 ~ 4095) 값으로 반환하도록 모듈을 구성하면 SCL 명령어에서 해상도 손실 없이 0 ~ 100 gpm(부동 소수점)으로 변환됩니다. 그런 다음 이 스케일링 값을 다른 명령어에 대한 입력으로 사용할 수 있습니다.

SCL 명령어에서는 이 알고리즘을 사용하여 스케일링하지 않은 입력이 스케일링 값으로 변환됩니다.

알람

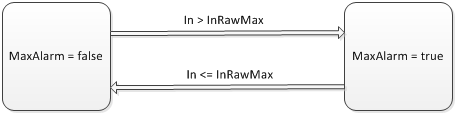

명령어에서 Out을 계산한 후, MaxAlarm 및 MinAlarm이 다음과 같이 결정됩니다.

제한

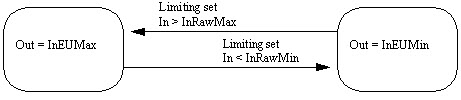

Limiting을 설정한 경우 Out에 대해 제한이 수행됩니다. In > InRawMax인 경우 명령어에서 Out = InEUMax로 설정됩니다. In < InRawMin인 경우 명령어에서 Out = InEUMin으로 설정됩니다.

연산 상태 플래그에 영향

아니요

주 폴트/부 폴트

이 명령어에만 해당되는 것은 없습니다. 피연산자 관련 폴트에 대해서는 공통 속성 항목을 참조하십시오.

실행

펑션 블록

구조화된 텍스트

예

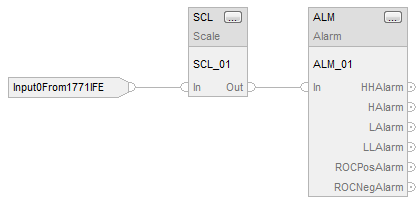

SCL 명령어는 일반적으로 부동 소수점 엔지니어링 단위로의 온보드 스케일링을 지원하지 않는 아날로그 입력 모듈에서 사용됩니다. 이 예에서 SCL 명령어는 1771-IFE 모듈의 아날로그 입력을 스케일링합니다. 명령어가 결과를 Out에 저장하여 이는 ALM 명령어에서 사용됩니다.

펑션 블록

구조화된 텍스트

SCL_01.In := Input0From1771IFE;

ALM_01.In := SCL_01.Out;
