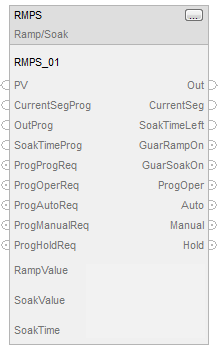

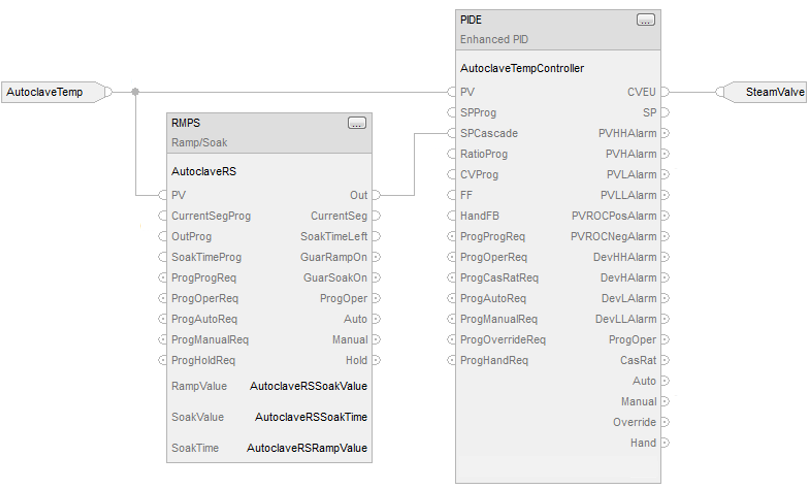

램프/소크(RMPS)

피연산자	유형	형식	설명
RMPS tag	RAMP_SOAK	구조	RMPS 구조
RampValue	REAL	배열	램프 값 배열. 각 세그먼트의 램프 값을 입력합니다(0 ~ NumberOfSegs-1). 램프 값은 시간(분) 또는 비율(단위/분)로 입력합니다. TimeRate 매개 변수는 램프 지정에 사용되는 방법을 반영합니다. 램프 값이 유효하지 않으면 명령어는 Status에 적절한 비트를 설정하고 오퍼레이터 수동 또는 프로그램 보류 모드로 변경합니다. 이 배열은 NumberOfSegs 이상이어야 합니다. 유효값 = 0.0 ~ 최대 양의 부동 소수점 수
SoakValue	REAL	배열	소크 값 배열. 각 세그먼트의 소크 값을 입력합니다(0 ~ NumberOfSegs-1). 이 배열은 NumberOfSegs 이상이어야 합니다. 유효값 = 모든 부동 소수점 수
SoakTime	REAL	배열	소크 시간 배열. 각 세그먼트의 소크 시간을 입력합니다(0 ~ NumberOfSegs-1). 소크 시간은 분 단위로 입력합니다. 소크 값이 유효하지 않으면 명령어는 Status에 적절한 비트를 설정하고 오퍼레이터 수동 또는 프로그램 보류 모드로 변경합니다. 이 배열은 NumberOfSegs 이상이어야 합니다. 유효값 = 0.0 ~ 최대 양의 부동 소수점 수

피연산자	유형	형식	설명
RMPS tag	RAMP_SOAK	구조	RMPS 구조
RampValue	REAL	배열	램프 값 배열. 각 세그먼트의 램프 값을 입력합니다(0 ~ NumberOfSegs-1). 램프 값은 시간(분) 또는 비율(단위/분)로 입력합니다. TimeRate 매개 변수는 램프 지정에 사용되는 방법을 반영합니다. 램프 값이 유효하지 않으면 명령어는 Status에 적절한 비트를 설정하고 오퍼레이터 수동 또는 프로그램 보류 모드로 변경합니다. 이 배열은 NumberOfSegs 이상이어야 합니다. 유효값 = 0.0 ~ 최대 양의 부동 소수점 수
SoakValue	REAL	배열	소크 값 배열. 각 세그먼트의 소크 값을 입력합니다(0 ~ NumberOfSegs-1). 이 배열은 NumberOfSegs 이상이어야 합니다. 유효값 = 모든 부동 소수점 수
SoakTime	REAL	배열	소크 시간 배열. 각 세그먼트의 소크 시간을 입력합니다(0 ~ NumberOfSegs-1). 소크 시간은 분 단위로 입력합니다. 소크 값이 유효하지 않으면 명령어는 Status에 적절한 비트를 설정하고 오퍼레이터 수동 또는 프로그램 보류 모드로 변경합니다. 이 배열은 NumberOfSegs 이상이어야 합니다. 유효값 = 0.0 ~ 최대 양의 부동 소수점 수

입력 매개 변수	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 거짓이면 명령어가 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 참입니다.
PV	REAL	명령어에 대한 스케일링된 아날로그 온도 신호 입력입니다. 유효값 = 모든 부동 소수점 수 기본값 = 0.0
PVFault	BOOL	잘못된 PV 상태 표시기. 참이면 입력이 유효하지 않고 명령어는 프로그램 보류 또는 오퍼레이터 수동 모드로 전환되고 Status에 적절한 비트를 설정합니다. 기본값은 거짓입니다.
NumberOfSegs	DINT	세그먼트 수. 명령어에서 사용하는 램프/소크 세그먼트 수를 지정합니다. RampValue, SoakValue 및 SoakTime 배열은 NumberOfSegs 이상이어야 합니다. 이 값이 유효하지 않으면 명령어는 오퍼레이터 수동 또는 프로그램 보류 모드로 전환되고 Status에 적절한 비트를 설정합니다. 유효값 = 1에서 (RampValue, SoakValue 또는 SoakTime 배열의 최소 크기)까지 기본값 = 1
ManHoldAftInit	BOOL	초기화 후 수동/보류 참인 경우 초기화가 완료된 후 램프/소크는 작업자 수동 또는 프로그램 보류 모드에 있습니다. 그렇지 않으면 초기화가 완료된 후에도 램프/소크가 계속 이전 모드에 있습니다. 기본값은 거짓입니다.
CyclicSingle	BOOL	주기적/단일 실행. 주기적 작업의 경우 참 또는 단일 작업의 경우 거짓. 주기적 작업은 램프/소크 프로파일을 끊임없이 반복합니다. 단일 동작은 램프/소크 프로파일을 1회 수행한 다음 정지됩니다. 기본값은 거짓입니다.
TimeRate	BOOL	시간/비율 램프 값 구성. RampValue 매개 변수를 소크 온도에 도달하는 시간(분)으로 입력한 경우 참입니다. RampValue 파라미터를 비율(단위/분)로 입력한 경우 거짓입니다. 기본값은 거짓입니다.
GuarRamp	BOOL	보장된 램프. 참이고 명령어가 자동 모드인 경우 PV와 출력 간의 차이가 RampDeadband 이상인 경우 램핑이 일시적으로 중단됩니다. 기본값은 해제 상태입니다.
RampDeadband	REAL	보장된 램프 불감대. GuarRamp가 켜질 때 PV와 출력 간에 허용되는 엔지니어링 단위 차이를 지정합니다. 이 값이 유효하지 않으면 명령어는 RampDeadband = 0.0을 설정하고 Status에 적절한 비트를 설정합니다. 유효값 = 0.0보다 모든 부동 소수점 수 기본값 = 0.0
GuarSoak	BOOL	보장된 소크. 해당 값이 참이고 명령어가 자동 모드인 경우 PV와 출력 간의 차이가 SoakDeadband 보다 크면 소크 타이머가 해제됩니다. 기본값은 거짓입니다.
SoakDeadband	REAL	보장된 소크 불감대. GuarSoak가 켜질 때 PV와 출력 간에 허용되는 엔지니어링 단위 차이를 지정합니다. 이 값이 유효하지 않으면 명령어는 SoakDeadband = 0.0을 설정하고 Status에 적절한 비트를 설정합니다. 유효값 = 0.0보다 모든 부동 소수점 수 기본값 = 0.0
CurrentSegProg	DINT	현재 세그먼트 프로그램. 사용자 프로그램은 요청된 CurrentSeg 값을 이 입력에 씁니다. 이 값은 램프/소크가 프로그램 수동 모드일 경우에 사용합니다. 이 값이 유효하지 않으면 이 명령어는 Status에 적절한 비트를 설정합니다. 유효값 = 0부터 NumberOfSegs-1까지 기본값 = 0
OutProg	REAL	출력 프로그램. 사용자 프로그램은 요청된 Out 값을 이 입력에 씁니다. 이 값은 램프/소크가 프로그램 수동 모드인 경우 Out으로 사용됩니다. 유효값 = 모든 부동 소수점 수 기본값 = 0.0
SoakTimeProg	REAL	소크 시간 프로그램. 사용자 프로그램은 요청된 SoakTimeLeft 값을 이 입력에 씁니다. 이 값은 램프/소크가 프로그램 수동 모드일 경우에 사용합니다. 이 값이 유효하지 않으면 이 명령어는 Status에 적절한 비트를 설정합니다. 유효값 = 0.0 ~ 최대 양의 부동 소수점 수 기본값 = 0.0
CurrentSegOper	DINT	현재 세그먼트 작업자. 작업자 인터페이스에서 요청된 CurrentSeg 값을 이 입력에 씁니다. 이 값은 램프/소크가 작업자 수동 모드일 경우에 사용합니다. 이 값이 유효하지 않으면 이 명령어는 Status에 적절한 비트를 설정합니다. 유효값 = 0부터 NumberOfSegs-1까지 기본값 = 0
OutOper	REAL	출력 작업자. 작업자 인터페이스에서 요청된 Out 값을 이 입력에 씁니다. 이 값은 램프/소크가 오퍼레이터 수동 모드인 경우 Out으로 사용됩니다. 유효값 = 모든 부동 소수점 수 기본값 = 0.0
SoakTimeOper	REAL	소크 시간 작업자. 작업자 인터페이스에서 요청된 SoakTimeLeft 값을 이 입력에 씁니다. 이 값은 램프/소크가 작업자 수동 모드일 경우에 사용합니다. 이 값이 유효하지 않으면 이 명령어는 Status에 적절한 비트를 설정합니다. 유효값 = 0.0 ~ 최대 양의 부동 소수점 수 기본값 = 0.0
ProgProgReq	BOOL	프로그램 프로그래밍 요청. 프로그램 제어를 요청하려면 사용자 프로그램을 통해 참으로 설정합니다. ProgOperReq가 참인 경우 무시됩니다. 이 값을 참으로 ProgOperReq 값을 거짓으로 유지하면 명령어가 프로그램 제어로 잠깁니다. 기본값은 거짓입니다.
ProgOperReq	BOOL	프로그램 작업자 요청. 작업자 제어를 요청하려면 사용자 프로그램을 통해 참으로 설정합니다. 이 값을 참으로 유지하면 명령어가 작업자 제어로 잠깁니다. 기본값은 거짓입니다.
ProgAutoReq	BOOL	프로그램 자동 모드 요청. 램프/소크가 자동 모드로 되도록 요청하려면 사용자 프로그램에서 참으로 설정합니다. 루프가 작업자 제어인 경우, ProgManualReq가 참인 경우 또는 ProgHoldReq가 참인 경우 무시됩니다. 기본값은 거짓입니다.
ProgManualReq	BOOL	프로그램 수동 모드 요청. 램프/소크가 수동 모드로 되도록 요청하려면 사용자 프로그램에서 참으로 설정합니다. 램프/소크가 작업자 제어인 경우 또는 ProgHoldReq가 참인 경우 무시됩니다. 기본값은 거짓입니다.
ProgHoldReq	BOOL	프로그램 보류 모드 요청. Out, CurrentSeg 또는 SoakTimeLeft를 변경하지 않고 램프/소크 정지를 요청하려면 사용자 프로그램에서 참으로 설정합니다. 램프/소크에서 설정값을 가져오는 PID 루프가 캐스케이드를 벗어날 때에도 유용합니다. 작업자는 램프/소크를 작업자 수동 모드로 전환해도 동일한 효과를 얻을 수 있습니다. 기본값은 거짓입니다.
OperProgReq	BOOL	작업자 프로그램 요청. 프로그램 제어를 요청하려면 작업자 인터페이스에서 참으로 설정합니다. ProgOperReq가 참인 경우 무시됩니다. 명령어는 이 입력을 거짓으로 해제합니다. 기본값은 거짓입니다.
OperOperReq	BOOL	작업자 작업자 요청. 작업자 제어를 요청하려면 작업자 인터페이스에서 참으로 설정합니다. ProgProgReq가 참이고 ProgOperReq가 거짓인 경우 무시됩니다. 명령어는 이 입력을 거짓으로 해제합니다. 기본값은 거짓입니다.
OperAutoReq	BOOL	작업자 자동 모드 요청. 램프/소크가 자동 모드로 되도록 요청하려면 작업자 인터페이스에서 참으로 설정합니다. 루프가 프로그램 제어이거나 OperManualReq가 참인 경우 무시됩니다. 명령어는 이 입력을 거짓으로 해제합니다. 기본값은 거짓입니다.
OperManualReq	BOOL	작업자 수동 모드 요청. 램프/소크가 수동 모드로 되도록 요청하려면 작업자 인터페이스에서 참으로 설정합니다. 루프가 프로그램 제어인 경우 무시됩니다. 명령어는 이 입력을 거짓으로 해제합니다. 기본값은 거짓입니다.
Initialize	BOOL	프로그램 및 작업자 값을 초기화합니다. 참이고 수동일 때 명령어에서는 CurrentSegProg = 0, CurrentSegOper = 0, SoakTimeProg = SoakTime[0], SoakTimeOper = SoakTime[0]으로 설정합니다. 자동 또는 보류 모드인 경우 Initialize가 무시됩니다. 이 명령어는 이 파라미터를 거짓으로 해제합니다. 기본값은 거짓입니다.
ProgValueReset	BOOL	프로그램 제어 값 리셋. 해당 값이 참이면, 이 명령어는 ProgProgReq, ProgOperReq, ProgAutoReq, ProgHoldReq 및 ProgManualReq 파라미터를 거짓으로 해제합니다. 기본값은 거짓입니다.

출력 매개 변수	데이터 유형	설명
EnableOut	BOOL	명령어의 활성화 여부를 나타냅니다. Out이 오버플로되는 경우 거짓으로 해제됩니다.
Out	REAL	램프/소크 명령어 출력.
CurrentSeg	DINT	현재 세그먼트 번호. 램프/소크 사이클에서 현재 세그먼트의 번호를 표시합니다. 세그먼트에 0부터 번호를 지정합니다.
SoakTimeLeft	REAL	남은 소크 시간. 현재 소크에서 남은 소크 시간을 표시합니다.
GuarRampOn	BOOL	보장된 램프 상태. 보장된 램프 기능을 사용 중이며 PV와 출력이 RampDeadband 이상으로 차이가 나서 램프가 일시적으로 중단된 경우 참으로 설정합니다.
GuarSoakOn	BOOL	보장된 소크 상태. 보장된 소크 기능을 사용 중이며 PV와 출력이 SoakDeadband 이상으로 차이가 나서 소크 타이머가 해제된 경우 참으로 설정합니다.
ProgOper	BOOL	프로그램/작업자 제어 표시기. 프로그램 제어인 경우 참입니다. 작업자 제어인 경우 거짓입니다.
Auto	BOOL	자동 모드. 램프/소크가 프로그램 자동 또는 작업자 자동 모드일 때 참입니다.
Manual	BOOL	수동 모드. 램프/소크가 프로그램 수동 또는 작업자 수동 모드일 경우 참입니다.
Hold	BOOL	보류 모드. 램프/소크가 프로그램 보류 모드일 경우 참입니다.
Status	DINT	펑션 블록의 상태.
InstructFault (Status.0)	BOOL	명령어에서 다음 실행 에러 중 하나가 감지됩니다. 마이너 또는 메이저 컨트롤러 에러가 아닙니다. 나머지 상태 비트를 확인하여 발생한 에러를 판단합니다.
PVFaulted (Status.1)	BOOL	PVHealth 값이 상태 좋지 않습니다.
NumberOfSegsInv (Status.2)	BOOL	NumberOfSegs 값이 유효하지 않거나 배열 크기와 호환되지 않습니다.
RampDeadbandInv (Status.3)	BOOL	유효하지 않은 RampDeadband 값.
SoakDeadbandInv (Status.4)	BOOL	유효하지 않은 SoakDeadband 값.
CurrSegProgInv (Status.5)	BOOL	유효하지 않은 CurrSegProg 값.
SoakTimeProgInv (Status.6)	BOOL	유효하지 않은 SoakTimeProg 값.
CurrSegOperInv (Status.7)	BOOL	유효하지 않은 CurrSegOper 값.
SoakTimeOperInv (Status.8)	BOOL	유효하지 않은 SoakTimeOper 값.
RampValueInv (Status.9)	BOOL	유효하지 않은 RampValue 값.
SoakTimeInv (Status.10)	BOOL	유효하지 않은 SoakTime 값.

조건/상태	수행한 작업
사전 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
Tag.EnableIn이 거짓임	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
Tag.EnableIn이 참임	EnableIn 및 EnableOut 비트가 참으로 설정됩니다. 명령어가 실행됩니다.
명령어 최초 실행	CurrentSeg를 0으로 해제합니다. 모드를 작업자 수동 모드로 설정하였습니다. SoakTime[0]이 유효 범위인 경우 SoakTimeProg 및 SoakTimeOper를 SoakTime[0]으로 설정하였습니다.
명령어 최초 스캔	모든 작업자 요청 입력이 거짓으로 해제됩니다. ProgValueReset이 참인 경우 모든 프로그램 요청 입력을 거짓으로 해제됩니다. 현재 모드가 보류인 경우 작업자 제어 모드를 수동 모드로 설정됩니다.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	펑션 블록 표의 사전 스캔을 참조하십시오.
정상 실행	펑션 블록 표에서 Tag.EnableIn이 참임을 참조하십시오.
사후 스캔	펑션 블록 표에서 사후 스캔을 참조하십시오.

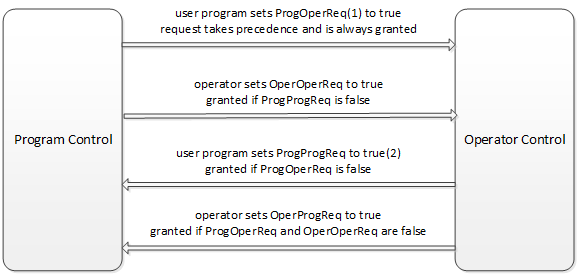

최초 스캔 시작 시 제어	ProgOperReq	ProgProgReq	ProgValueReset	FirstRun	최초 스캔 종료 시 제어
작업자 제어	거짓	참	거짓	N/A	프로그램 제어
	N/A	거짓	N/A	N/A	작업자 제어
프로그램 제어	참	N/A	거짓	거짓	작업자 제어
	N/A	N/A	참	참	작업자 제어
	거짓	거짓	거짓	참	작업자 제어
	거짓	참	거짓	N/A	프로그램 제어
	N/A	N/A	참	거짓	프로그램 제어
	거짓	거짓	거짓	거짓	프로그램 제어

최초 스캔 시작 시 제어	Oper 자동 요청	Oper 수동 요청	Prog 자동 요청	Prog 수동 요청	Prog 보류 요청	수동 보류 초기화 후	Prog 값 재설정	처음 실행	종료 시 제어 첫 스캔
작업자 제어	N/A	N/A	N/A	N/A	N/A	거짓	N/A	거짓	작업자 현재 모드
	N/A	N/A	N/A	N/A	N/A	N/A	N/A		작업자 수동 모드
	N/A	N/A	N/A	N/A	N/A	참	N/A	N/A
프로그램 제어	N/A	N/A	거짓	거짓	거짓	거짓	N/A	거짓	프로그램 현재 모드
	N/A	N/A	N/A	N/A	N/A	거짓	참	거짓
	N/A	N/A	참	거짓	거짓	거짓	거짓	N/A	프로그램 자동 모드
	N/A	N/A	N/A	참	거짓	거짓	거짓	N/A	프로그램 수동 모드
	N/A	N/A	N/A	N/A	참	거짓	거짓	N/A	프로그램 보류 모드
	N/A	N/A	N/A	N/A	N/A	참	N/A	N/A

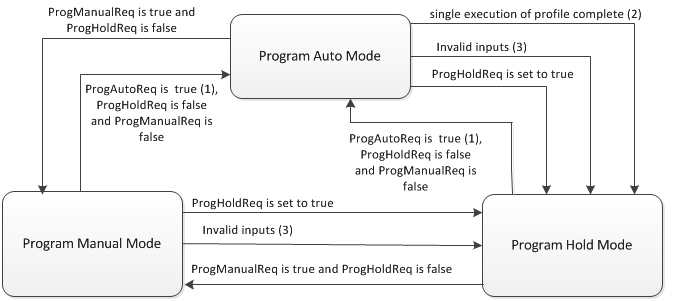

모드	설명
프로그램 자동 모드	자동 모드로 설정되어 있는 동안 명령어에서는 순차적으로 램프/소크 프로파일을 실행합니다.
프로그램 수동 모드	수동 모드로 설정되어 있는 동안 사용자 프로그램에서 직접 명령어 Out을 제어합니다. CurrentSegProg, SoakTimeProg, OutProg 입력이 CurrentSeg, SoakTimeLeft 및 Out 출력으로 전환됩니다. 명령어가 자동 모드에 배치되어 있는 경우 사용자 프로그램에서 마지막으로 입력한 값을 사용하여 램프/소크 함수가 다시 시작됩니다. CurrentSegProg 및 SoakTimeProg 값이 유효하지 않은 경우 전환되지 않습니다. ProgValueReset이 설정되고 명령어가 프로그램 수동 모드가 아닐 때 수동 모드로의 "무충돌" 전환이 가능하도록 CurrentSegProg, SoakTimeProg, OutProg 입력이 CurrentSeg, SoakTimeLeft, Out의 현재 값으로 연속적으로 업데이트됩니다.
프로그램 보류 모드	보류 모드로 설정되어 있는 동안 명령어 출력은 현재 값으로 계속 유지됩니다. 이 모드에서 ProgOperReq가 작업자 제어로 변경하도록 설정되어 있는 경우 명령어가 작업자 수동 모드로 변경됩니다.

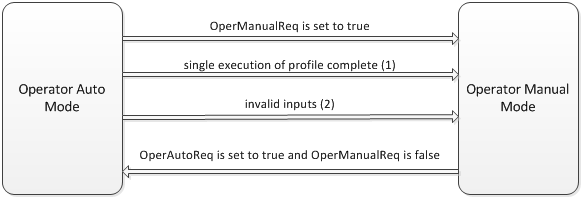

모드	설명
작업자 자동 모드	자동 모드로 설정되어 있는 동안 명령어에서는 순차적으로 램프/소크 프로파일을 실행합니다.
작업자 수동 모드	수동 모드로 설정되어 있는 동안 작업자가 직접 명령어 Out을 제어합니다. CurrentSegOper, SoakTimeOper, OutOper 입력이 CurrentSeg, SoakTimeLeft 및 Out 출력으로 전환됩니다. 명령어가 자동 모드에 배치되어 있는 경우 작업자가 마지막으로 입력한 값을 사용하여 램프/소크 함수가 다시 시작됩니다. CurrentSegOper 및 SoakTimeOper 값이 유효하지 않은 경우 전환되지 않습니다. 명령어가 오퍼레이터 수동 모드가 아닐 때는 언제든지 수동 모드로의 "무충돌" 전환이 가능하도록 CurrentSegOper, SoakTimeOper, OutOper 입력이 CurrentSeg, SoakTimeLeft, Out의 현재 값으로 연속적으로 업데이트됩니다.

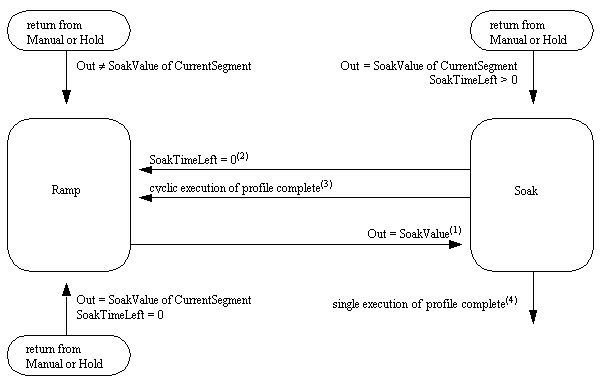

매개 변수	설명
시간 기준 램핑	시간(분) 기준 램핑의 경우 TimeRate가 참으로 설정됩니다. Out이 현재 세그먼트의 소크 값에 도달할 때까지 현재 세그먼트의 변화율이 산출되고 Out에 합산되거나 차감됩니다. 다음 수식에서 DeltaT는 명령어가 마지막으로 실행된 후 경과 시간(분)입니다. 여기에서 RampStart는 현재 세그먼트가 시작될 때의 Out 값입니다.
비율 기반 램핑	비율(단위/분) 기반 램핑의 경우 TimeRate가 거짓으로 해제됩니다. Out이 현재 세그먼트의 소크 값에 도달할 때까지 프로그래밍된 변화율이 Out에 합산되거나 차감됩니다. 다음 수식에서 DeltaT는 명령어가 마지막으로 실행된 후 경과 시간(분)입니다.
