함수 생성기(Function Generator, FGEN)

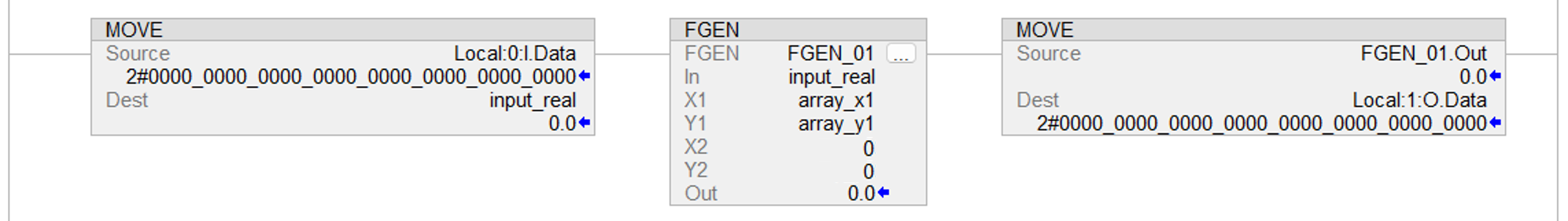

피연산자	유형	형식	설명
FGEN tag	FUNCTION_ GENERATOR	구조	FGEN 구조
In	REAL	태그/즉시	명령어의 아날로그 신호 입력. 유효값 = 모든 부동 소수점 수
X1	REAL	배열	X축 배열, 표 1 표 1은 Y축 배열과 결합해 첫 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
Y1	REAL	배열	Y축 배열, 표 1 표 1은 X축 배열과 결합해 첫 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
X2	REAL	배열	(옵션) X축 배열, 표 2. 표 2는 Y축 배열과 결합해 두 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
Y2	REAL	배열	(옵션) Y축 배열, 표 2. 표 2는 X축 배열과 결합해 두 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수

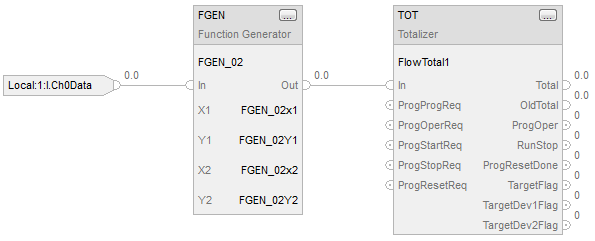

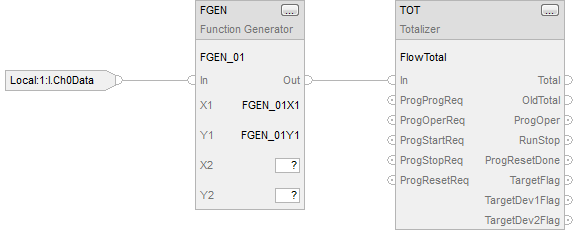

피연산자	유형	형식	설명
FGEN tag	FUNCTION_ GENERATOR	구조	FGEN 구조
X1	REAL	배열	X축 배열, 표 1 표 1은 Y축 배열과 결합해 첫 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
Y1	REAL	배열	Y축 배열, 표 1 표 1은 X축 배열과 결합해 첫 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
X2	REAL	배열	(옵션) X축 배열, 표 2. 표 2는 Y축 배열과 결합해 두 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
Y2	REAL	배열	(옵션) Y축 배열, 표 2. 표 2는 X축 배열과 결합해 두 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수

피연산자	유형	형식	설명
FGEN tag	FUNCTION_ GENERATOR	구조	FGEN 구조
X1	REAL	배열	X축 배열, 표 1 표 1은 Y축 배열과 결합해 첫 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
Y1	REAL	배열	Y축 배열, 표 1 표 1은 X축 배열과 결합해 첫 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
X2	REAL	배열	(옵션) X축 배열, 표 2. 표 2는 Y축 배열과 결합해 두 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수
Y2	REAL	배열	(옵션) Y축 배열, 표 2. 표 2는 X축 배열과 결합해 두 번째 구간 선형 곡선의 점을 정의합니다. 유효값 = 모든 부동 소수점 수

입력 매개 변수	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 거짓이면 명령어가 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 참입니다.
In	REAL	명령어의 아날로그 신호 입력. 유효값 = 모든 부동 소수점 수 기본값 = 0.0
XY1Size	DINT	표 1에 있는 사용할 구간 선형 곡선의 점 개수. 값이 1보다 작으면 Select가 해제되고 명령어가 Status에 적절한 비트를 설정하고 출력은 변경되지 않습니다. 유효값 = 1~(X1 및 Y1 배열 크기 중 가장 작은 값) 기본값 = 1
XY2Size	DINT	표 2에 있는 사용할 구간 선형 곡선의 점 개수. 값이 1보다 작으면 Select가 설정되고 명령어가 Status에 적절한 비트를 설정하고 출력은 변경되지 않습니다. 유효값 = 0~(X2 및 Y2 배열 크기 중 가장 작은 값) 기본값 = 0
Select	BOOL	이 입력에 따라 사용할 표가 결정됩니다. 해제되면 명령어가 테이블 1을 사용하고 설정되면 명령어가 테이블 2를 사용합니다. 기본값은 해제 상태입니다.

출력 매개 변수	데이터 유형	설명
EnableOut	BOOL	명령어의 활성화 여부를 나타냅니다. 오버플로 상태에서 거짓으로 해제됩니다.
Out	REAL	명령어 출력.
Status	DINT	펑션 블록의 상태.
InstructFault (Status.0)	BOOL	명령어에서 폴트를 생성했습니다.
XY1SizeInv (Status.1)	BOOL	표 1의 크기가 유효하지 않거나 배열 크기와 호환되지 않습니다.
XY2SizeInv (Status.2)	BOOL	표 2의 크기가 유효하지 않거나 배열 크기와 호환되지 않습니다.
XisOutofOrder (Status.3)	BOOL	X 파라미터가 정렬되지 않습니다.

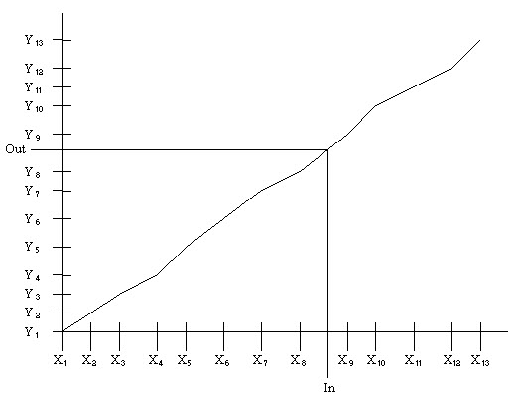

In이 X[1]이면 Out = Y[1]을 설정합니다.
In > X[XY<n>Size]인 경우, Out = Y[XY<n>Size]로 설정합니다
X[n] < In X[n+1]이면, Out = ((Y[n+1]-Yn)/ (X[n+1]-Xn))*(In-Xn)+Yn을 계산합니다.

조건	펑션 블록 조치
사전 스캔	렁-출력-조건이 거짓으로 해제됩니다.
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정합니다.
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정합니다. FGEN 알고리즘을 실행합니다.
사후 스캔	렁-출력-조건이 거짓으로 해제됩니다.

조건	펑션 블록 조치
사전 스캔	EnableIn 및 EnableOut 비트가 거짓으로 설정됩니다.
EnableIn이 거짓임	EnableIn 및 EnableOut 비트가 거짓으로 설정됩니다.
EnableIn이 참임	EnableIn 및 EnableOut 비트가 참으로 설정됩니다. FGEN 알고리즘을 실행합니다.
명령어 최초 실행	N/A
명령어 최초 스캔	내부 Out을 0.0으로 설정합니다. FGEN 알고리즘을 실행합니다.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 설정됩니다.

조건/상태	수행한 작업
사전 스캔	EnableIn 및 EnableOut 비트가 거짓으로 설정됩니다.
정상 실행	EnableIn 및 EnableOut 비트가 참으로 설정됩니다. FGEN 알고리즘을 실행합니다.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 설정됩니다.
