실행

CV 출력에 대해 연산 상태 플래그가 설정됩니다.
조건
펑션 블록 조치
스트럭쳐드 텍스트 작업
사전 스캔
InstructionFirstScan 설정됨
InstructionFirstScan 설정됨
명령어 최초 스캔
CVFault와 CVEUSpanInv이 설정되면 처리 폴트 참조합니다. CVFault 및 CVEUSpanlnv가 해제된 경우:
  1. CVInitializing이 설정됩니다.
  2. PVFault가 설정된 경우 PVSpanlnv 및 SPLimitsInv가 해제됩니다. 폴트 처리를 참조하세요.
  3. PID 제어 알고리즘이 실행되지 않습니다.
  4. 명령어에서 CVEU = CVInitValue 및 CV = 해당하는 백분율로 설정합니다.
    CVInitValue는 CVEUmaximum이나 CVEUMin의 제한을 받지 않습니다. 명령어가 CV를 해당하는 백분율로 계산하면 0 ~ 100으로 한정됩니다.

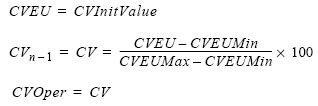

    CVEU equation
  5. CVInitializing과 ManualAfterInit이 설정될 때, 명령어는 자동 및 캐스케이드/비율 모드를 끕니다. 현재 모드가 오버라이드 또는 핸드 모드가 아니라면 명령어는 수동 모드로 바뀝니다. ManualAfterInit이 지워지면 모드는 바뀌지 않습니다.
  6. 작업자 요청 입력은 모두 지워집니다.
  7. ProgValueReset이 설정되면 프로그램 요청 입력은 모두 지워집니다.
  8. PV 상-하한, PV 변화율, 편차 상-하한 알람 출력은 모두 지워집니다.
  9. CVInitReq가 지워지면 CVInitializing이 지워집니다.
명령어 최초 실행
ProgOper가 해제됩니다.
명령어가 수동 모드로 변경됩니다.
ProgOper가 해제됩니다.
명령어가 수동 모드로 변경됩니다.
EnableIn 지워짐
EnableOut이 해제되면 명령어는 아무것도 하지 않고 출력이 업데이트되지 않습니다.
N/A
EnableIn 설정됨
명령어가 실행됩니다.
EnableOut이 설정됩니다.
EnableIn은 항상 설정됩니다.
명령어가 실행됩니다.
사후 스캔
취해진 조치가 없습니다.
취해진 조치가 없습니다.
