프로세스 탱크 스트래핑 테이블(Process Tank Strapping Table, PTST)

제품/물 인터페이스 레벨이 지정되어 탱크 하단의 여유 물입니다.
셸 재료와 제품 및 주변 온도의 선형 확장 계수로 지정된 탱크 셸의 열 확장.
제품 밀도가 제공되면 부동 탱크 덮개입니다.

피연산자	유형	형식	설명
PlantPAx Control	P_TANK_STRAPPING_TABLE	태그	명령어의 적절한 연산에 필요한 데이터 구조.
Cfg_CalTbl	P_STRAPPING_TABLE_ROW	태그	탱크 보정 표, 레벨 -> 볼륨.

공개 입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 래더 다이어그램: 렁-입력-조건에 해당합니다. 기본값은 참입니다.
Inp_InitializeReq	BOOL	1 = 명령어를 초기화하도록 요청합니다. 명령어는 명령어 최초 실행에서 정상적으로 초기화됩니다. 재초기화가 필요한 경우 이 요청을 사용합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 참입니다.
Inp_Level	REAL	탱크 내 내장 레벨(피트 또는 미터)입니다. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Inp_FreeWaterLevel	REAL	주요 수준 단위(피트 또는 미터)로 표시한 탱크 내 내장 사용 가능한 물 인터페이스 레벨. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Inp_ObsAPI	REAL	제품 온도에서 관찰된 밀도 또는 도 API입니다. 중량 보정을 통해 변위를 계산하는 부동 루프 보정에 사용됩니다. 유효값 = 모든 부동 소수점 수. 기본값은 30.5입니다.
Inp_AvgProdTemp	REAL	평균 제품 온도 입력(화씨 또는 섭씨). 유효값 = 모든 부동 소수점 수. 기본값은 60.0입니다.
Inp_AmbTemp	REAL	주변 온도 입력(화씨 또는 섭씨). 유효값 = 모든 부동 소수점 수. 기본값은 60.0입니다.
Cfg_MinorPerMajor	REAL	표 부 단위(인치, 센티미터, 밀리미터, 주 단위당)(피트 또는 미터). 부 단위를 사용하지 않는 경우 유형 0.0입니다. 유효값 = 모든 부동 소수점 수. 기본값은 12.0입니다.
Cfg_HasCorrTempShell	BOOL	0= 탱크 셸의 온도 보정 없음. 1 = 탱크 셸의 온도 보정 포함. 기본값은 거짓입니다.
Cfg_HasFloatRoofAdj	BOOL	0 = 부동 루프 조정을 사용하지 마세요. 1 = 유체 레벨의 변위를 고려한 유동 조정을 포함합니다. 기본값은 거짓입니다.
Cfg_HasMoreObj	BOOL	1 = 추가 정보가 포함된 객체를 HMI에 알립니다. 기본값은 거짓입니다.
Cfg_CalTemp	REAL	탱크 보정 온도(일반적으로 60 °F 또는 15 °C). 유효값 = 모든 부동 소수점 수. 기본값은 60.0입니다.
Cfg_ShellCoefOfExp	REAL	탱크 셸 선형 열 팽창 계수(화씨당 1 또는 섭씨당 1). 유효값 = 모든 부동 소수점 수. 기본값은 0.0000062입니다.
Cfg_K	REAL	온도 가중치(절연 탱크의 경우 유형 0.0). API MPMS 2.2A Appendix D 참조. 유효값 = 모든 부동 소수점 수. 기본값은 7.0입니다.
Cfg_FloatRoofLevel	REAL	부동 루프 보상(피트)을 추가 또는 뺄 가장 낮은 레벨. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Cfg_FloatRoofCalAPI	REAL	부동 루프 데이터가 포함된 표의 도 API. 유효값 = 모든 부동 소수점 수. 기본값은 30.5입니다.
Cfg_FloatRoofVolPerAPI	REAL	보정 밀도(API 도 단위의 체적 단위 기준으로, 일반적으로 음수 값임)와 동일하지 않은 제품 밀도에 대한 표 값 조정. 유효값 = 모든 부동 소수점 수. 기본값은 -2.5입니다.

공개 출력 구성원	데이터 유형	설명
EnableOut	BOOL	활성화 출력. 이 출력 상태는 항상 EnableIn 입력 상태를 반영합니다.
Val_TotObsVol	REAL	보정 표에서 관찰된 원시 총량(배럴,갤런, 리터).
Val_FreeWater	REAL	자유 수량(배럴,갤런, 리터).
Val_TempShell	REAL	탱크 셀 온도를 화씨 또는 섭씨로 계산합니다.
Val_CorrTempShell	REAL	탱크 셸의 온도 보정(승수).
Val_FloatRoofAdj	REAL	부동 루프 조정 볼륨(배럴,갤런, 리터)입니다.
Val_GrossObsVol	REAL	1차 값: 총 관찰된 볼륨(API MPMS 12.1.1 참조).
Sts_Initialized	BOOL	1 = 명령어가 초기화됩니다. Inp_InitializeReq를 사용하여 다시 초기화합니다.
Sts_UnderMin	BOOL	Inp_Level 표 범위에서 가장 낮은 레벨입니다.
Sts_OverMax	BOOL	Inp_Level 표 범위에서 가장 높은 레벨보다 높습니다.

공개 InOut 구성원	데이터 유형	설명
Cfg_CalTbl	P_STRAPPING_TABLE_ROW[2]	탱크 보정 표(레벨 - 볼륨).

구성원	데이터 유형	설명
주	REAL	주 단위(피트, 미터)의 수. 유효값 = 0.0~최대 양의 부동값.
부	REAL	부 단위의 수(인치, 센티미터 또는 밀리미터). 유효값 = 0.0~최대 양의 부동값.
볼륨	REAL	탱크 볼륨(오일 배럴,갤런, 리터)은 해당 레벨(피트, 인치)에 있습니다. 유효값 = 0.0~최대 양의 부동값.

설명
그래픽 기호 레이블
HMI 페이스 플레이트 호출용 디스플레이 라이브러리
명령어 이름
영역 이름
URL 링크
추가 정보
총 볼륨 단위
자유 수량 단위
원시 볼륨 단위
계산된 탱크 온도 단위
탱크 온도 단위 보정
부동 루프 조정 볼륨 단위
탱크 보정 단위의 온도
API 단위의 온도
레벨 단위
볼륨 단위
탱크 셸 선형 계수 단위의 온도

조건/상태	수행한 작업
사전 스캔	렁-출력-조건이 거짓으로 해제됩니다.
명령어 최초 실행	모든 내부 상태 및 계산이 재설정됩니다. 명령어는 정상 실행됩니다.
렁-입력-조건이 거짓임	렁-출력-조건이 거짓으로 해제됩니다. 계산 값이 업데이트되지 않습니다(마지막 값 유지).
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정합니다. 명령어가 실행됩니다.
사후 스캔	렁-출력-조건이 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	EnableOut이 거짓으로 해제됩니다.
명령어 최초 실행	모든 내부 상태 및 계산이 재설정됩니다. 명령어는 정상 실행됩니다.
명령어 최초 스캔	함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 거짓임	EnableOut이 거짓으로 해제됩니다. 계산 값이 업데이트되지 않습니다(마지막 값 유지).
EnableIn이 참임	EnableOut이 참으로 설정됩니다. 명령어가 실행됩니다.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	함수 블록 다이어그램 표의 사전 스캔을 참조하십시오.
명령어 최초 실행	함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 참임	함수 블록 다이어그램 표의 EnableIn이 참인 경우를 참조하십시오.
사후 스캔	함수 블록 다이어그램 표에서 사후 스캔을 참조하십시오.

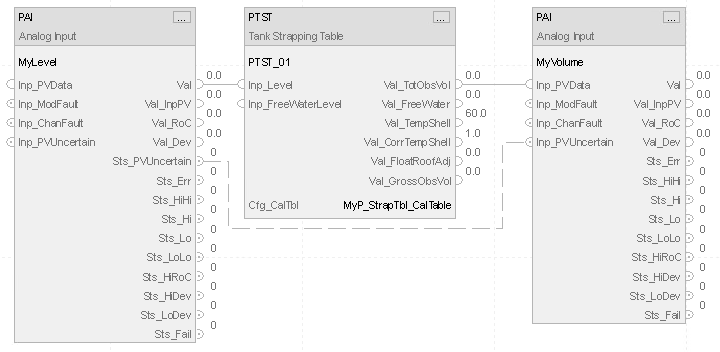

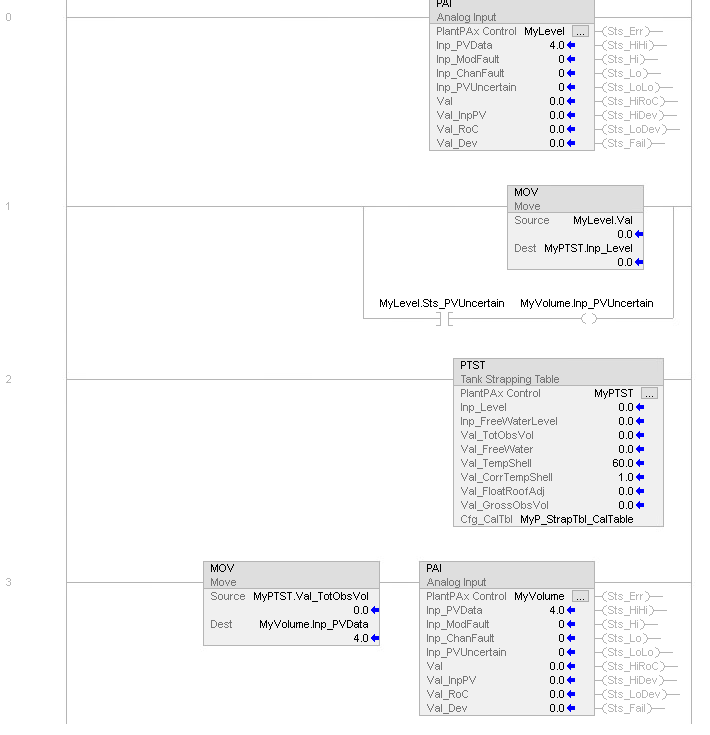

레벨(ft-in).	볼륨(배럴)
0-00	3.1
0-06	136.6
1-00	264.2
1-06	402.7
2-00	541.4
2-06	692.7
3-00	844.1
3-06	990.8
4-00	1137.5

	. 주요	. 사소한	. 볼륨
MyP_StrapTbl_CalTable[0]	0	0	3.1
MyP_StrapTbl_CalTable[1]	0	6	136.6
MyP_StrapTbl_CalTable[2]	1	0	264.2
MyP_StrapTbl_CalTable[3]	1	6	402.7
MyP_StrapTbl_CalTable[4]	2	0	541.4
MyP_StrapTbl_CalTable[5]	2	6	692.7
MyP_StrapTbl_CalTable[6]	3	0	844.1
MyP_StrapTbl_CalTable[7]	3	6	990.8
MyP_StrapTbl_CalTable[8]	4	0	1137.5
