압력/온도 보정 흐름(PPTC)

피연산자	유형	형식	설명
PlantPAx Control	P_PRESS_TEMP_COMPENSATED	태그	명령어의 적절한 연산에 필요한 데이터 구조.

공개 입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 래더 다이어그램: 렁-입력-조건에 해당합니다. 기본값은 참입니다.
Inp_InitializeReq	BOOL	1 = 명령어를 초기화하도록 요청합니다. 명령어는 명령어 최초 실행에서 정상적으로 초기화됩니다. 재초기화가 필요한 경우 이 요청을 사용합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 참입니다.
Inp_TAct	REAL	실제(측정된) 온도는 절대 단위 또는 공통 단위일 수 있습니다. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Inp_PAct	REAL	실제(측정된) 압력은 절대 단위 또는 공통 단위일 수 있습니다. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Inp_DPAct	REAL	실제(측정된) 차등 압력입니다. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Inp_FAct	REAL	실제(측정된) 보상되지 않은 흐름(용량 단위)입니다. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Cfg_LoFlowCutoff	REAL	Out_Flow가 이 차단 값보다 작은 경우 0.0으로 표시됩니다. 유효값 = 0.0~최대 양의 부동값. 기본값은 0.0입니다.
Cfg_TStd	REAL	Inp_TAct 단위의 표준 온도. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Cfg_PStd	REAL	Inp_PAct 단위의 표준 압력. 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Cfg_TOffset	REAL	절대 단위의 0 입력 단위 온도. 일반적으로 273.15 켈빈(Kelvins) 또는 459.67 랭킨(Rankine)입니다. 유효값 = 0.0~최대 양의 부동값. 기본값은 273.15입니다.
Cfg_POffset	REAL	절대 단위의 0 입력 단위 압력. 일반적으로 14.696 PSIA입니다. 유효값 = 0.0~최대 양의 부동값. 기본값은 14.696입니다.
Cfg_DPRef	REAL	기준(전체 스케일) 차압. 공통 값 100.0인치 WC입니다. 유효값 = 0.0~최대 양의 부동값. 기본값은 100.0입니다.
Cfg_FRef	REAL	참조 dp에서 볼륨 단위의 참조 흐름. 유효값 = 0.0~최대 양의 부동값. 기본값은 1.0입니다.
Cfg_UseDP	BOOL	1 = Inp_DPAct(제곱근 곡선)를 사용하여 흐름을 계산합니다. 0 = Inp_FAct 사용(선형). 기본값은 거짓입니다.

공개 출력 구성원	데이터 유형	설명
EnableOut	BOOL	활성화 출력. 이 출력 상태는 항상 EnableIn 입력 상태를 반영합니다.
Out_Flow	REAL	보정된 흐름(표준 온도 및 압력에서: 질량 흐름)
Sts_Initialized	BOOL	1 = 명령어가 초기화됩니다. Inp_InitializeReq를 사용하여 다시 초기화합니다.
Sts_Err	BOOL	1 = 구성 중 오류: 이유는 상세 비트(Sts_Errxxx)를 참조하세요.
Sts_ErrTStd	BOOL	1 = 유효하지 않은 표준 온도(Cfg_TStd + Cfg_TOffset은 0.0보다 커야 함).
Sts_ErrPStd	BOOL	1 = 유효하지 않은 표준 압력(Cfg_PStd + Cfg_PStd는 0.0보다 커야 함).
Sts_ErrDPRef	BOOL	1 = 유효하지 않은 기준 차등 압력(DP를 사용할 경우 0.0보다 커야 함).
Sts_ErrFRef	BOOL	1 = 유효하지 않은 참조 흐름(참조 DP에서) (0.0보다 커야 함).

오리피스 플레이트 또는 피토 튜브와 같은 흐름 요소에 대한 체적 흐름 속도 또는 차압을 기본 입력으로 사용합니다. 차등 압력이 사용되는 경우 PPTC 명령어를 사용하면 지정된 차등 압력의 체적 흐름 속도를 구성할 수 있습니다.
온도는 공통 단위(화씨 또는 섭씨)이거나 절대 단위(랭킨도 또는 켈빈)로 허용됩니다.
압력은 공통 단위(PSIG, kPa 게이지 또는 MPa 게이지) 또는 절대 단위(PSIA, kPa 절대, MPa 절대)로 수락합니다.
14.696 PSIA 및 60°F 또는 101.325 kPa 및 0°C와 같은 사용자 구성이 가능한 표준 조건이 있습니다.
이상기체 법칙(PV = nRT)을 사용하여 지정된 온도 및 압력에서 표준 온도 및 압력으로 조정하여 지정된 표준 조건에서 흐름을 결정합니다.

설명 - PPTC 태그에 대한 설명
그래픽 기호 라벨 – PPTC 태그의 라벨 메타데이터
HMI 페이스 플레이트 호출용 디스플레이 라이브러리 - PPTC 태그의 라이브러리 메타데이터
명령어 이름 - PPTC 태그의 명령어 메타데이터
영역 이름 – PPTC 태그의 영역 메타데이터
URL 링크 – PPTC 태그의 URL 메타데이터
실제 차등 압력 단위 – .Inp_DPAct의 엔지니어링 단위 메타데이터
체적 측정 단위로 실제 보상되지 않은 흐름 - .Inp_FAct의 엔지니어링 단위 메타데이터
실제 압력(abs 또는 공통 단위일 수 있음) - .Inp_PAct의 엔지니어링 단위
실제 온도(abs 또는 공통 단위일 수 있음) - .Inp_TAct의 엔지니어링 단위 메타데이터
보정된 흐름(표준 온도 및 압력: 질량 흐름) 단위 – .Out_Flow의 엔지니어링 단위 메타데이터

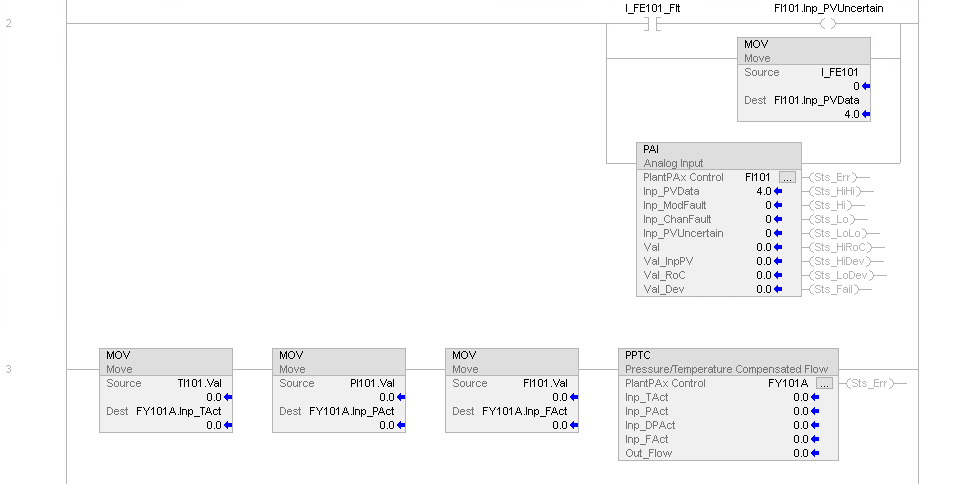

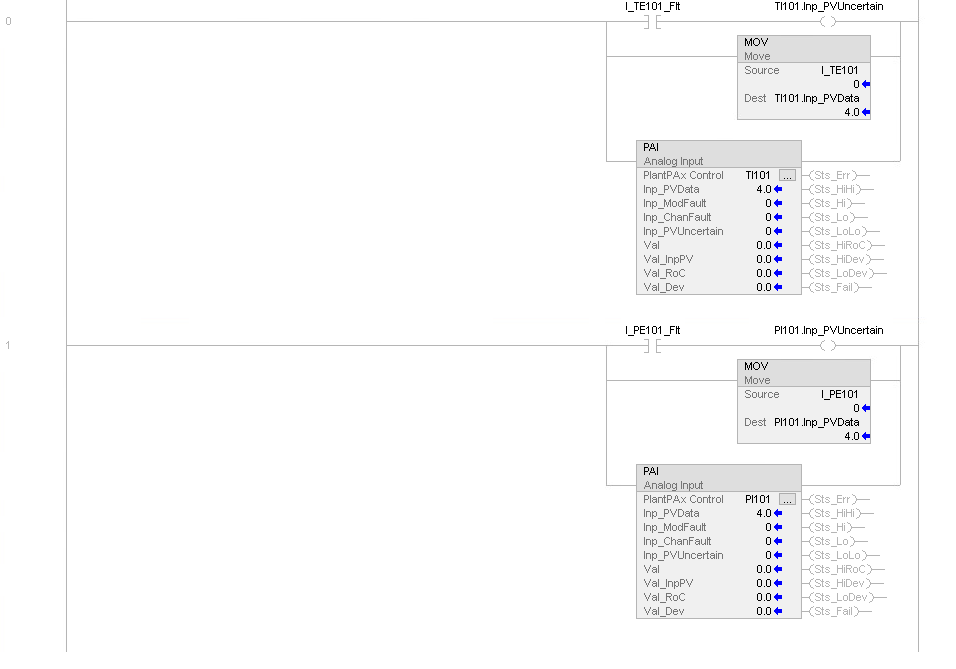

조건/상태	수행한 작업
사전 스캔	렁-출력-조건이 거짓으로 해제됩니다.
명령어 최초 실행	명령어는 정상 실행됩니다.
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정합니다.
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정합니다. 명령어가 실행됩니다.
사후 스캔	렁-출력-조건이 거짓으로 해제됩니다.

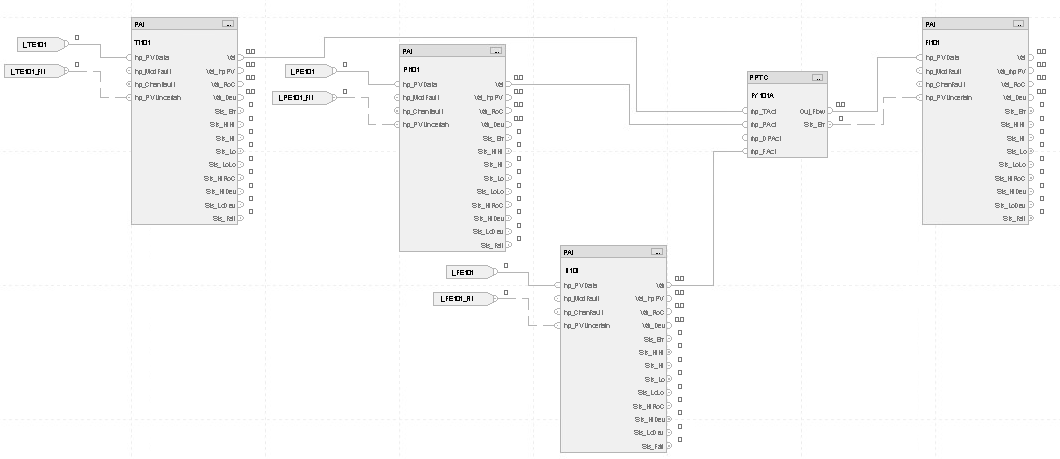

조건/상태	수행한 작업
사전 스캔	EnableOut이 거짓으로 해제됩니다.
명령어 최초 실행	래더 다이어그램 표의 명령어 첫 번째 실행 명령어를 참조하십시오.
명령어 최초 스캔	함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 거짓임	EnableOut이 거짓으로 해제됩니다.
EnableIn이 참임	EnableOut이 참으로 설정됩니다. 명령어가 실행됩니다.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	함수 블록 다이어그램 표의 사전 스캔을 참조하십시오.
명령어 최초 실행	함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 참임	함수 블록 다이어그램 표의 EnableIn이 참인 경우를 참조하십시오.
사후 스캔	함수 블록 다이어그램 표에서 사후 스캔을 참조하십시오.
