프로세스 데드밴드 컨트롤러(Process Deadband Controller, PDBC)

입력된 상승 임계값보다 PV가 작을 때 활성화되는 상승 출력과 입력된 하강 임계값보다 PV가 클 때 활성화되는 하강 출력입니다.
Q 및 Q-Not 출력. Q는 PV가 상승 임계값 아래로 떨어지면 설정되고 PV가 하강 임계값 이상으로 상승하면 지워집니다. Q-Not은 Q의 역입니다.
구성 가능한 임계값 및 데드밴드가 있는 높음 및 낮음 편차 경보. 이러한 경보는 PV가 컨트롤 불능 상태에 접근하고 있다는 알림을 제공할 수 있습니다.
높은 PV 변화율 증가 및 높은 PV 변화율 감소에 대한 경보. 이러한 경보는 PV가 예상보다 빠르게 변하고 있다는 알림을 제공할 수 있습니다.
노트: 순간 변화율을 정확하게 보고하려면 응용 프로그램 코드가 최소한 PDBC 명령어가 스캔되는 빈도만큼 아날로그 PV 입력을 업데이트해야 합니다. 예를 들어, PV 입력이 1초에 1단위씩 증가하고 1.00초마다 업데이트되지만, PDBC 명령어는 500ms마다 스캔되는 경우, 입력 값이 변하지 않은 스캔에서는 변화율이 0.0으로 보고되고, 입력이 업데이트되는 스캔에서는 변화율이 2.0(두 배)으로 보고됩니다.
수동 및 자동 루프 모드에서의 작동. 자동 루프 모드에서 출력은 PV를 한계 내로 유지하기 위해 컨트롤 알고리즘에 의해 트리거됩니다. 수동 루프 모드에서 연산자는 HMI의 상승 및 하강 출력을 직접 조작합니다.
오퍼레이터, 프로그램, 오버라이드 및 유지 관리 명령 소스에서의 작동.

피연산자	유형	형식	설명

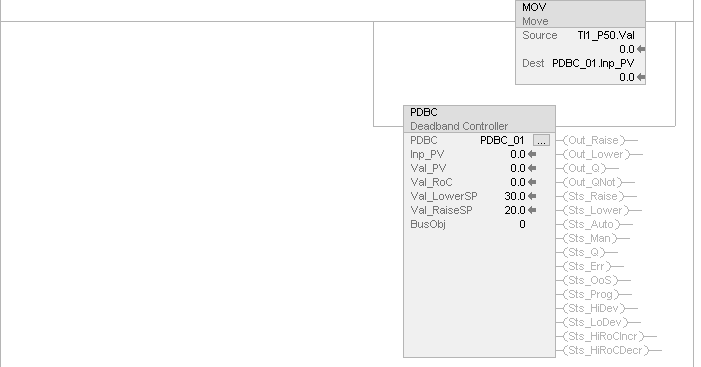

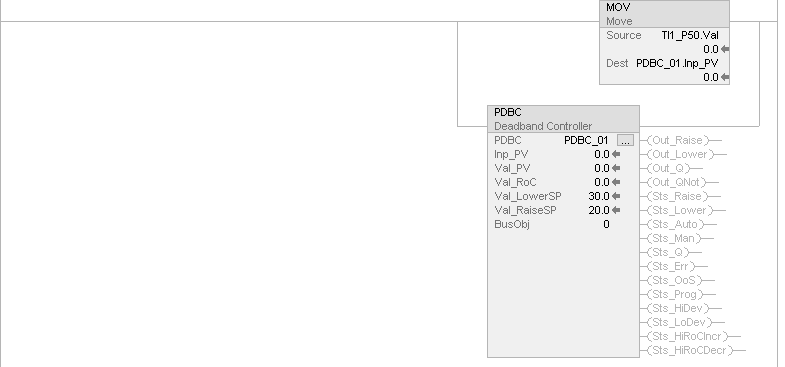

PlantPAx Control	P_DEADBAND	태그	PDBC 구조
BusObj	BUS_OBJ	태그	버스 구성 요소

공개 입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 래더 다이어그램: 렁 상태에 해당합니다. 기본값은 참입니다.
Inp_InitializeReq	BOOL	다시 초기화할 때 이 요청을 사용합니다. 기본값은 참입니다.
Inp_PV	REAL	컨트롤되는 프로세스 변수(엔지니어링 단위). 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Inp_PVSrcQ	SINT	사용 가능한 경우 채널 개체의 입력 소스 및 품질(열거자). 유효값 = 0~32. 기본값은 0입니다.
Inp_PVNotify	SINT	관련 프로세스 변수 객체 경보 우선 순위 및 승인 상태. 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음. 기본값은 0입니다.
Inp_PVBad	BOOL	1 = 프로세스 변수 또는 입력/출력 통신 상태 불량, 0 = 프로세스 변수 및 입력/출력 통신 정상. 기본값은 거짓입니다.
Inp_OvrdCmd	SINT	오버라이드 명령: 0 = 명령 없음, 1 = 상승, 2 = 하강, 3 = 없음, 4 = 수동, 5 = 자동. 기본값은 0입니다.
Inp_OvrdRaiseSP	REAL	오버라이드 모드 상승 설정값(엔지니어링 단위). 유효값 = Cfg_SPLoLim에서 Cfg_SPHiLim까지의 모든 부동 소수점 수. 기본값은 0.0입니다.
Inp_OvrdLowerSP	REAL	오버라이드 모드 하강 설정값(엔지니어링 단위). 유효값 = Cfg_SPLoLim에서 Cfg_SPHiLim까지의 모든 부동 소수점 수. 기본값은 0.0입니다.
Inp_HiDevGate	BOOL	높은 편차 상태 탐지에 사용되는 게이트 입력입니다. 1 = 해당 아날로그 입력 임계값 모니터링이 활성화됩니다. 0 = 감지가 비활성화되고 해당 상태 출력이 강제 해제됩니다. 기본값은 거짓입니다.
Inp_LoDevGate	BOOL	낮은 편차 상태 감지에 사용되는 게이트 입력. 1 = 해당 아날로그 입력 임계값 모니터링이 활성화됩니다. 0 = 감지가 비활성화되고 해당 상태 출력이 강제 해제됩니다. 기본값은 거짓입니다.
Inp_HiRoCIncrGate	BOOL	높은 변화율(증가) 상태 감지에 사용하는 게이트 입력입니다. 1 = 해당 아날로그 입력 임계값 모니터링이 활성화됩니다. 0 = 감지가 비활성화되고 해당 상태 출력이 강제 해제됩니다. 기본값은 거짓입니다.
Inp_HiRoCDecrGate	BOOL	높은 변화율(감소) 상태 감지에 사용하는 게이트 입력입니다. 1 = 해당 아날로그 입력 임계값 모니터링이 활성화됩니다. 0 = 감지가 비활성화되고 해당 상태 출력이 강제 해제됩니다. 기본값은 거짓입니다.
Inp_OwnerCmd	DINT	소유자 장치 명령: Inp_OwnerCmd.0 = None, Inp_OwnerCmd.10 = 오퍼레이터 잠금, Inp_OwnerCmd.11 = 오퍼레이터 잠금 해제, Inp_OwnerCmd.12 = 프로그램 잠금, Inp_OwnerCmd.13 = 프로그램 잠금 해제, Inp_OwnerCmd.14 = 유지 관리 획득, Inp_OwnerCmd.15 = 유지 관리 릴리스, Inp_OwnerCmd.16 = 외부 획득, Inp_OwnerCmd.17 = 외부 해제. 기본값은 0입니다.
Inp_ExtInh	BOOL	1 = 외부 획득 금지, 0 = 외부 획득 허용. 기본값은 거짓입니다.
Inp_Hand	BOOL	1 = Hand 획득(일반적으로 하드와이어 로컬), 0 = Hand 놓기. 기본값은 거짓입니다.
Inp_Ovrd	BOOL	1 = 오버라이드 획득(우선 순위가 더 높은 프로그램 로직), 0 = 오버라이드 해제. 기본값은 거짓입니다.
Cfg_PVDecPlcs	SINT	프로세스 변수 표시의 소수 자릿수입니다. 유효값 = 0 ~ 6. 기본값은 2입니다.
Cfg_SetTrack	BOOL	1 = PSets가 연산자에서 OSets를 추적하고, OSets가 프로그램에서 PSets를 추적합니다. 0 = 추적 없음. 기본값은 거짓입니다.
Cfg_HasMoreObj	BOOL	1 = 추가 정보가 포함된 객체를 HMI에 알립니다. 기본값은 거짓입니다.
Cfg_HasPVNav	BOOL	1 = 연결된 프로세스 변수 개체에 대한 탐색을 활성화하도록 HMI에 지시합니다. 기본값은 거짓입니다.
Cfg_HasOutNav	BOOL	1 = 연결된 출력 객체에 대한 탐색을 활성화하도록 HMI에 지시합니다.0 = 연결된 출력 객체 없음. 기본값은 거짓입니다.
Cfg_PVEUMin	REAL	입력 프로세스 변수 범위 최소(엔지니어링 단위). 유효값 = 모든 부동 소수점 수. 기본값은 0.0입니다.
Cfg_PVEUMax	REAL	입력 프로세스 변수 범위 최대(엔지니어링 단위). 유효값 = 모든 부동 소수점 수. 기본값은 100.0입니다.
Cfg_SPHiLim	REAL	설정값 높음 제한 고정(엔지니어링 단위). 유효값 = 0.0~최대 양의 부동값. 기본값은 100.0입니다.
Cfg_SPLoLim	REAL	설정값 낮음 제한 고정(엔지니어링 단위). 유효값 = 0.0~최대 양의 부동값. 기본값은 0.0입니다.

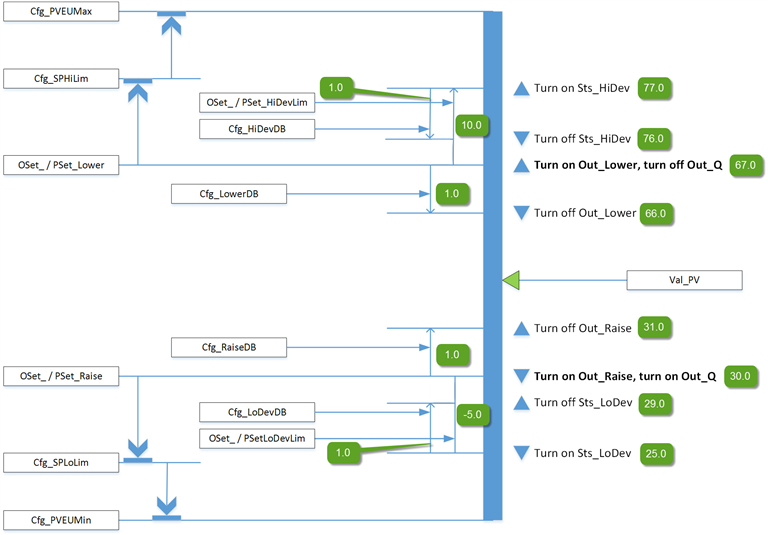

Cfg_RaiseDB	REAL	상승 출력의 데드밴드(상한 초과). 유효값 = 0.0부터 (Cfg_SPHiLim~Cfg_SPLoLim)까지. 기본값은 1.0입니다.
Cfg_LowerDB	REAL	하강 출력의 데드밴드(하한 미만). 유효값 = 0.0부터 (Cfg_SPHiLim~Cfg_SPLoLim)까지. 기본값은 1.0입니다.
Cfg_RateTime	REAL	프로세스 변수 변화율 시간 기준(초), 1.0=/s, 60.0=/분, 3600.0=/시. 유효값 = 0.0~최대 양의 부동값. 기본값은 1.0입니다.
Cfg_HiDevLim	REAL	높음 편차 상태 임계값(엔지니어링 단위). 유효값 = 0.0~최대 양의 부동값. 기본값은 100.0입니다.
Cfg_HiDevDB	REAL	높음 편차 상태 데드밴드(엔지니어링 단위). 유효값 = 0.0~높은 편차 임계값. 기본값은 1.0입니다.
Cfg_LoDevLim	REAL	낮음 편차 상태 임계값(엔지니어링 단위). 유효값 = 최소 음의 부동 소수점 수~0.0 기본값은 -99.0입니다.
Cfg_LoDevDB	REAL	낮음 편차 상태 데드밴드(엔지니어링 단위). 유효값 = 0.0~-(낮음 편차 임계값). 기본값은 1.0입니다.
Cfg_HiDevGateDly	REAL	높음 편차 상태 게이트 지연(초). 높음 편차 조건을 선택하려면 시간 .Inp_HiDev가 1이어야 합니다. 유효값 = 0.0~2147483, 0초. 기본값은 0.0입니다.
Cfg_LoDevGateDly	REAL	낮음 편차 상태 게이트 지연(초). 낮음 편차 조건을 선택하려면 시간 .Inp_LoDev가 1이어야 합니다. 유효값 = 0.0~2147483, 0초. 기본값은 0.0입니다.
Cfg_HiRoCIncrLim	REAL	프로그램 - 높은 변화율(증가) 상태 임계값(엔지니어링 단위/속도 시간)을 입력했습니다. 유효값 = 0.0~최대 양의 부동값. 기본값은 100.0입니다.
Cfg_HiRoCIncrDB	REAL	높음 변화율(증가) 상태 데드밴드(엔지니어링 단위/속도 시간). 유효값 = 0.0~Cfg_HiRoCIncrLim. 기본값은 1.0입니다.
Cfg_HiRoCIncrGateDly	REAL	높은 변화율(증가) 상태 게이트 지연(초). 유효값 = 0.0 ~ 2147483.0. 기본값은 0.0입니다.
Cfg_HiRoCDecrLim	REAL	프로그램 - 높은 변화율(감소) 상태 임계값(엔지니어링 단위/속도 시간)을 입력했습니다. 유효값 = 0.0~최대 양의 부동값. 기본값은 100.0입니다.
Cfg_HiRoCDecrDB	REAL	높은 변화율(감소) 상태 데드밴드(엔지니어링 단위/속도 시간). 유효값 = 0.0~Cfg_HiRoCDecrLim. 기본값은 1.0입니다.
Cfg_HiRoCDecrGateDly	REAL	높은 변화율(감소) 상태 게이트 지연(초). 유효값 = 0.0 ~ 2147483.0. 기본값은 0.0입니다.
Cfg_ExtAcqAsLevel	BOOL	1 = XCmd_Acq가 레벨로 사용됨(1 = 획득, 0 = 해제). 기본값은 거짓입니다.
Cfg_ExtOverLock	BOOL	1 = 외부에서 프로그램/오퍼레이터 잠금 대체, 0 = 잠금을 오버라이드하지 않음. 기본값은 거짓입니다.
Cfg_HasExt	BOOL	1 = External 있음, 선택 가능. 기본값은 거짓입니다.
Cfg_HasMaint	BOOL	1 = Maintenance 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasMaintOoS	BOOL	1 = Maintenance Out of Service 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasOper	BOOL	1 = 오퍼레이터(잠금 해제됨) 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasOperLocked	BOOL	1 = 오퍼레이터 잠금 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasProg	BOOL	1 = 프로그램(잠금 해제됨) 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasProgLocked	BOOL	1 = 프로그램 잠금 있음, 선택 가능. 기본값은 참입니다.
Cfg_OvrdOverLock	BOOL	1 = 오버라이드에서 프로그램/오퍼레이터 잠금 대체, 0 = 잠금을 오버라이드하지 않음. 기본값은 참입니다.
Cfg_PCmdLockAsLevel	BOOL	1 = .PCmd_Lock이 레벨로 사용됨(1 = 잠금, 0 = 잠금 해제). 기본값은 거짓입니다.
Cfg_AllowDisable	BOOL	1 = 유지 관리가 경보를 비활성화하도록 허용. 기본값은 참입니다.
Cfg_AllowShelve	BOOL	1 = 오퍼레이터가 경보를 보류할 수 있습니다. 기본값은 참입니다.
Cfg_PCmdPriority	BOOL	1 = 프로그램 명령이 우선 순위를 가짐, 0 = 연산자 명령이 우선 순위를 가집니다. 기본값은 거짓입니다.
Cfg_PCmdProgAsLevel	BOOL	1 = PCmd_Prog가 레벨로 사용됨. 기본값은 거짓입니다.
Cfg_ProgNormal	BOOL	정상 소스: 1 = 프로그램(요청이 없는 경우), 0 = 오퍼레이터(요청이 없는 경우). 기본값은 거짓입니다.
Cfg_ProgPwrUp	BOOL	1 = 프로그램 모드 전원 켜기, 0 = 오퍼레이터 모드 전원 켜기. 기본값은 거짓입니다.
Cfg_CnfrmReqd	SINT	오퍼레이터 명령 확인이 필요합니다. 필요한 명령 확인 유형을 나타냅니다. 0 = 없음, 1 = 명령 확인이 필요합니다. 2 = 수행자 전자 서명이 필요합니다. 3 = 수행자 및 승인자 전자 서명이 필요합니다. 기본값은 0입니다.
PSet_LowerSP	REAL	상승 설정값(엔지니어링 단위)에 대한 프로그램 설정. 유효값 = Cfg_SPLoLim에서 Cfg_SPHiLim까지의 모든 부동 소수점 수. 기본값은 30.0입니다.
PSet_RaiseSP	REAL	상승 설정값(엔지니어링 단위)에 대한 프로그램 설정. 유효값 = 모든 부동 소수점 수. 기본값은 20.0입니다.
PSet_Owner	DINT	프로그램 소유자 요청 ID(0이 아님) 또는 해제(0). 유효값 = 0보다 크거나 같은 모든 정수. 기본값은 0입니다.
XSet_LowerSP	REAL	하강 설정값에 대한 External 설정(엔지니어링 단위). 유효값 = Cfg_SPLoLim에서 Cfg_SPHiLim까지의 모든 부동 소수점 수. 기본값은 30.0입니다.
XSet_RaiseSP	REAL	상승 설정값에 대한 External 설정(엔지니어링 단위). 유효값 = Cfg_SPLoLim에서 Cfg_SPHiLim까지의 모든 부동 소수점 수. 기본값은 20.0입니다.
PCmd_Raise	BOOL	프로그램 설명서에 있는 경우 출력을 상승하도록 설정하는 프로그램 명령. 1 = 상승. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Lower	BOOL	프로그램 설명서에 있는 경우 출력을 하강하도록 설정하는 프로그램 명령. 1 = 하강. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_None	BOOL	프로그램 수동인 경우 상승, 하강 출력을 해제하는 프로그램 명령. 1 = .PCmd_Raise 및 PCmd_Lower를지웁니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Auto	BOOL	자동 루프 모드를 선택하는 프로그램 명령. 1 = 자동 루프 모드를 선택합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Man	BOOL	수동 루프 모드를 선택하는 프로그램 명령. 1 = 수동 루프 모드를 선택합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Reset	BOOL	쉐드 래치 및 해제된 경보를 재설정하는 프로그램 명령. 1 = 쉐드 래치를 재설정하고 경보를 해제합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Lock	BOOL	프로그램을 잠그는 프로그램 명령(오퍼레이터 허용 안 함). Cfg_PCmdLockAsLevel = 0인 경우 명령어가 이 피연산자를 자동으로 해제합니다. 기본값은 거짓입니다.
PCmd_Normal	BOOL	표준 명령 소스를 선택하는 프로그램 명령(오퍼레이터 또는 프로그램). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Oper	BOOL	오퍼레이터를 선택하는 프로그램 명령(프로그램에서 오퍼레이터). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Prog	BOOL	프로그램을 선택하는 프로그램 명령(오퍼레이터에서 프로그램). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Unlock	BOOL	프로그램 잠금을 해제하는 프로그램 명령(오퍼레이터가 획득하도록 허용). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Raise	BOOL	외부 설명서에 있는 경우 출력을 올리도록 설정하는 External 명령입니다. 1 = 하강. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Lower	BOOL	외부 설명서에 있는 경우 출력을 내리도록 설정하는 External 명령입니다. 1 = 하강. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_None	BOOL	외부 수동인 경우 상승, 하강 출력을 지우는 외부 명령. 1 = XCmd_Raise 및 XCmd_Lower를 지웁니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Auto	BOOL	자동 루프 모드를 선택하는 External 명령입니다. 1 = 자동 루프 모드를 선택합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Man	BOOL	수동 루프 모드를 선택하는 외부 명령입니다. 1 = 수동 루프 모드를 선택합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Reset	BOOL	쉐드 래치 및 해제된 경보를 재설정하는 외부 명령입니다. 1 = 쉐드 래치를 재설정하고 경보를 해제합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_ResetAckAll	BOOL	모든 경보 및 래치 쉐드 조건을 승인 및 재설정하는 External 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Acq	BOOL	소유권을 획득하는 외부 명령입니다(오퍼레이터/프로그램/오버라이드/유지 관리에서 외부). 이 명령어는 Cfg_ExtAcqAsLevel = 0인 경우 이 피연산자를 자동으로 지웁니다. 기본값은 거짓입니다.
XCmd_Rel	BOOL	Cfg_ExtAcqAsLevel = 0(외부에서 오퍼레이터/프로그램/오버라이드/유지 관리)인 경우 소유권을 해제하는 외부 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.

공개 출력 구성원	데이터 유형	설명
EnableOut	BOOL	출력 활성화 - 이 출력 상태는 항상 EnableIn 입력 상태를 반영합니다.
Out_Raise	BOOL	프로세스 변수를 올리도록 유도하는 출력입니다.
Out_Lower	BOOL	프로세스 변수를 내리도록 유도하는 출력입니다.
Out_Q	BOOL	1 = 설정값 상승됨, 0 = 설정값 하강됨.
Out_QNot	BOOL	1 = 설정값 하강됨, 0 = 설정값 상승됨.
Out_OwnerSts	DINT	명령 소스의 상태, 소유자 명령 핸드셰이크 및 준비 상태: Out_OwnerSts.0 = 없음, Out_OwnerSts.10 = 오퍼레이터 잠금, Out_OwnerSts.11 = 오퍼레이터 잠금 해제, Out_OwnerSts.12 = 프로그램 잠금, Out_OwnerSts.13 = 프로그램 잠금 해제, Out_OwnerSts.14 = 유지 관리 획득, Out_OwnerSts.15 = 유지 관리 릴리스, Out_OwnerSts.16 = 외부 획득, Out_OwnerSts.17 = 외부 해제, Out_OwnerSts.18 = 유지 관리 있음, Out_OwnerSts.19 = 외부 오버라이드 잠금, Out_OwnerSts.20 = 외부 있음, Out_OwnerSts.21 = 오퍼레이터 있음, Out_OwnerSts.22 = 프로그램 있음, Out_OwnerSts.30 = 준비되지 않음.
Val_PV	REAL	프로세스 변수 값(엔지니어링 단위) (최소 및 최대 범위에서 스케일링됨).
Val_RoC	REAL	프로세스 변수 변화율 값(엔지니어링 단위/속도 시간).
Val_LowerSP	REAL	하강 설정값에 대해 수락된 값(엔지니어링 단위).
Val_RaiseSP	REAL	상승 설정값에 대해 수락된 값(엔지니어링 단위).
Val_PVEUMin	REAL	스케일링 범위 최소값, Cfg_PVEUMin 및 Cfg_PVEUMax 사이의 최소값입니다.
Val_PVEUMax	REAL	스케일링 범위 최대값, Cfg_PVEUMin 및 Cfg_PVEUMax 사이의 최대값.
Val_Owner	DINT	전류 객체 소유자 ID, 0 = 소유하지 않음.
SrcQ_IO	DINT	1차 입력/출력(열거)의 소스 및 품질.
SrcQ	DINT	1차 값/상태(열거)의 소스 및 품질.
Sts_Initialized	BOOL	1 = 명령어가 초기화됩니다. Inp_InitializeReq를 사용하여 다시 초기화합니다.
Sts_Raise	BOOL	1 = 프로세스 변수가 상승 설정값보다 낮음, Out_Raise = 1입니다.
Sts_Lower	BOOL	1 = 프로세스 변수가 하강 설정값보다 높음, Out_Lower = 1입니다.
Sts_Auto	BOOL	1 = 전류 루프 모드가 자동입니다.
Sts_Man	BOOL	1 = 전류 루프 모드가 수동입니다.
Sts_Q	BOOL	1 = Out_Q = 1, Out_QNot = 0.
Sts_Available	BOOL	1 = 프로그램 모드에서 조작하는 데 루프를 사용할 수 있습니다.
Sts_NotRdy	BOOL	1 = 장치가 준비되지 않음, 이유는 상세 비트를 참조하세요.
Sts_NrdyCfgErr	BOOL	1 = 장치가 준비되지 않음: 구성 오류.
Sts_NrdyOoS	BOOL	1 = 장치가 준비되지 않음: 유지 관리로 장치가 비활성화되었습니다.
Sts_AlmInh	BOOL	1 = 경보가 금지, 비활성화 또는 억제됨(HMI의 표시 아이콘).
Sts_Err	BOOL	1 = 구성 중 오류: 이유는 상세 비트(Sts_ErrXXX)를 참조하세요.
Sts_ErrEU	BOOL	1 = 구성 중 오류: 스케일링 엔지니어링 단위 Cfg_PVEUMin = Cfg_PVEUMax.
Sts_ErrRateTime	BOOL	1 = 구성 중 오류: 프로세스 변수 변화율 시간 기준.
Sts_ErrAlm	BOOL	1 = 구성 중 오류: 시간 또는 심각도에 대한 경보 최소값.
Sts_OoS	BOOL	1 = 서비스 중단 선택됨(유지 관리, 오버라이드, 외부, 프로그램, 오퍼레이터 대체).
Sts_Prog	BOOL	1 = 프로그램 모드 선택됨.
Sts_RdyReset	BOOL	1 = 래치 경보 또는 쉐드 조건을 재설정할 준비가 되었습니다.
Sts_RdyAck	BOOL	1 = 경보를 승인할 준비가 되었습니다.
Sts_HiDevCmp	BOOL	프로세스 변수 상한 편차 비교 결과 = 1.
Sts_HiDevGate	BOOL	프로세스 변수 상한 편차 게이트 지연 상태, 1 = 완료.
Sts_HiDev	BOOL	1 = 아날로그 입력 편차가 높음 제한을 초과합니다. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식의 경보 요소에 액세스합니다. PDBCTag.@Alarms.Alm_HiDev.AlarmElement.
Sts_LoDevCmp	BOOL	프로세스 변수 낮음 편차 비교 결과 = 1.
Sts_LoDevGate	BOOL	프로세스 변수 낮음 편차 게이트 지연 상태, 1 = 완료.
Sts_LoDev	BOOL	1 = 아날로그 입력 편차가 낮음 제한 미만입니다. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식의 경보 요소에 액세스합니다. PDBCTag.@Alarms.Alm_HiRoCIncr.AlarmElement.
Sts_HiRoCIncrCmp	BOOL	프로세스 변수 높음 제한 변화율(증가) 비교 결과 = 1.
Sts_HiRoCIncrGate	BOOL	프로세스 변수 높음 제한 변화율(증가) 게이트 지연 상태, 1 = 완료.
Sts_HiRoCIncr	BOOL	1 = 아날로그 입력 PV 변화율(증가)이 높음 제한을 초과합니다. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식의 경보 요소에 액세스합니다. PDBCTag.@Alarms.Alm_HiRocIncr.AlarmElement.
Sts_HiRoCDecrCmp	BOOL	프로세스 변수 높음 제한 변화율(감소) 비교 결과 = 1.
Sts_HiRoCDecrGate	BOOL	프로세스 변수 높음 제한 변화율(감소) 게이트 지연 상태, 1 = 완료.
Sts_HiRoCDecr	BOOL	1 = 아날로그 입력 PV 변화율(감소)이 높음 제한을 초과합니다. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식의 경보 요소에 액세스합니다. PDBCTag.@Alarms.Alm_HiRocDecr.AlarmElement.
Sts_eNotify	SINT	모든 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyAll	SINT	관련 객체를 포함한 모든 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyHiDev	SINT	높음 편차 게이트 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyHiRoCDecr	SINT	높음 변화율(감소) 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyHiRoCIncr	SINT	높음 변화율(증가) 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyLoDev	SINT	낮음 편차 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_UnackAlmCount	DINT	승인되지 않은 경보의 수입니다.
Sts_Alm	BOOL	1 = 경보가 활성 상태입니다.
Sts_ErrHiDevGateDly	BOOL	1 = 구성 중 오류: Cfg_HiDevGateDly 값이 유효하지 않습니다.
Sts_ErrLoDevGateDly	BOOL	1 = 구성 중 오류: Cfg_LoDevGateDly 값이 유효하지 않습니다.
Sts_ErrHiRoCIncrGateDly	BOOL	1 = 구성 중 오류: Cfg_HiRoCIncrGateDly 값이 유효하지 않습니다.
Sts_ErrHiRoCDecrGateDly	BOOL	1 = 구성 중 오류: Cfg_HiRoCDecrGateDly 값이 유효하지 않습니다.
Sts_Oper	BOOL	1 = 오퍼레이터 모드 선택됨.
Sts_Maint	BOOL	1 = 유지 관리 선택됨(오버라이드, 외부, 프로그램, 오퍼레이터 대체).
Sts_Ext	BOOL	1 = External 선택됨(프로그램, 오퍼레이터 대체).
Sts_Ovrd	BOOL	1 = 오버라이드 선택됨(외부, 프로그램, 오퍼레이터 대체).
Sts_eFault	INT	장치 폴트 상태: 0 = 없음, 1 = 낮음 편차, 2 = 높음 편차, 3 = 높음 변화율(감소), 4 = 높음 변화율(증가), 5 = 입력 소스 불량, 6 = 구성 오류.
Sts_eSts	INT	장치 상태: 0 = 데드밴드, Q 꺼짐, 1 = 데드밴드 Q 켜짐, 2 = SP 낮음 제한 이상, 3 = SP 낮음 제한 이하, 4-7 = 동일, 수동 시, 8 = 서비스 중단.
Sts_bSrc	INT	활성화된 선택 비트맵(명령 소스 요청이 선택된 HMI 토템 폴의 경우): Sts_bSrc.0 = 핸드, Sts_bSrc.1 = 프로그래밍된 서비스 중단(렁 거짓), Sts_bSrc.2 = 유지 관리 서비스 중단, Sts_bSrc.3 = 유지 관리, Sts_bSrc.4 = 오버라이드, Sts_bSrc.5 = 외부, Sts_bSrc.6 = 프로그램 잠금, Sts_bSrc.7 = 프로그램, Sts_bSrc.8 = 연산자 잠금, Sts_bSrc.9 = 연산자.
Sts_eSrc	INT	전류 명령 소스 열거 값: 0 = 로직을 사용하지 않음, 4 = 핸드, 8 = 유지 관리, 16 = 오버라이드, 32 = 프로그램, 33 = 프로그램 잠김, 34 = 기본적으로 프로그램(정상), 64 = 오퍼레이터, 65 = 오퍼레이터 잠김, 66 = 기본적으로 연산자(정상), 128 = 유지 관리 서비스 중단, 129 = 프로그래밍된 서비스 중단(렁 거짓), 256 = 외부.
Sts_ExtReqInh	BOOL	1 = External 요청이 금지되어 현재 상태에서 External로 이동할 수 없습니다.
Sts_Hand	BOOL	1 = 핸드 선택됨(서비스 중단, 유지 관리, 오버라이드, 외부, 프로그램, 오퍼레이터 대체).
Sts_MAcqRcvd	BOOL	1 = Maintenance 획득 명령이 이 스캔에 수신됨(읽기 전용).
Sts_Normal	BOOL	1 = Selection이 Normal과 동일(프로그램 또는 오퍼레이터).
Sts_OperLocked	BOOL	1 = 오퍼레이터가 선택되고 잠김.
Sts_ProgLocked	BOOL	1 = 프로그램이 선택되고 잠김.
Sts_ProgOperLock	BOOL	프로그램/오퍼레이터 잠금(래치) 상태: 1 = 잠김, 0 = 잠금 해제됨.
Sts_ProgOperSel	BOOL	프로그램/오퍼레이터 선택(래치) 상태: 1 = 프로그램, 0 = 오퍼레이터.
Sts_ProgReqInh	BOOL	1 = 프로그램 요청이 금지되어 현재 상태에서 프로그램으로 이동할 수 없습니다.
XRdy_Acq	BOOL	1 = XCmd_Acq 준비, HMI 버튼 활성화.
XRdy_Rel	BOOL	1 = XCmd_Rel 준비, HMI 버튼 활성화(읽기 전용).
XRdy_Reset	BOOL	1 = XCmd_Reset 준비, HMI 버튼 활성화.
Rdy_ResetAckAll	BOOL	1 = XCmd_ResetAckAll 준비, HMI 버튼 활성화.
XRdy_Auto	BOOL	1 = XCmd_Auto 준비.
XRdy_Lower	BOOL	1 = XCmd_Lower 준비.
XRdy_Man	BOOL	1 = XCmd_Man 준비.
XRdy_None	BOOL	1 = XCmd_None 준비.
XRdy_Raise	BOOL	1 = XCmd_Raise 준비.
개인 입력 구성원	Data Type	설명
HMI_BusObjIndex	DINT	HMI 버스 객체 인덱스 기본값은 0입니다.
MCmd_Acq	BOOL	소유권을 획득하는 유지 관리 명령(오퍼레이터/프로그램/외부/오버라이드에서 유지 관리)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_IS	BOOL	서비스 중을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_OoS	BOOL	서비스 중단을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Rel	BOOL	소유권을 해제하는 유지 관리 명령(유지 관리에서 오퍼레이터/프로그램/외부/오버라이드)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Auto	BOOL	자동 루프 모드를 선택하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_Lock	BOOL	오퍼레이터를 잠그는 오퍼레이터 명령(프로그램 허용 불가)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Lower	BOOL	수동으로 출력을 더 낮게 설정하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_Man	BOOL	수동 루프 모드를 선택하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_None	BOOL	상승, 하강 출력을 지우는 오퍼레이터 명령(수동). 기본값은 거짓입니다.
OCmd_Normal	BOOL	Normal(오퍼레이터 또는 프로그램)을 선택하는 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Oper	BOOL	오퍼레이터(프로그램 to 오퍼레이터)를 선택하는 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Prog	BOOL	프로그램을 선택하는 오퍼레이터 명령(오퍼레이터 to 프로그램)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Raise	BOOL	수동으로 출력을 올리도록 설정하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_Reset	BOOL	쉐드 래치 및 해제된 경보를 재설정하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_ResetAckAll	BOOL	쉐드 래치 및 해제된 경보를 재설정하고 경보를 승인하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_Unlock	BOOL	소유권을 잠금 해제하거나 해제하고 프로그램이 소유권을 획득하도록 허용하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OSet_LowerSP	REAL	하강 설정값에 대한 오퍼레이터 설정(엔지니어링 단위). 기본값은 30.0입니다.
OSet_RaiseSP	REAL	상승 설정값에 대한 오퍼레이터 설정(엔지니어링 단위). 기본값은 20.0입니다.

개인 입력 구성원	데이터 유형	설명
CmdSrc	P_COMMAND_SOURCE	컨트롤/명령 소스 선택
MCmd_Acq	BOOL	소유권을 획득하는 유지 관리 명령(오퍼레이터/프로그램/외부/오버라이드에서 유지 관리)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_IS	BOOL	서비스 중을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_OoS	BOOL	서비스 중단을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Rel	BOOL	소유권을 해제하는 유지 관리 명령(유지 관리에서 오퍼레이터/프로그램/외부/오버라이드)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Auto	BOOL	자동 루프 모드를 선택하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_Lock	BOOL	오퍼레이터를 잠그는 오퍼레이터 명령(프로그램 허용 불가)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Lower	BOOL	수동으로 출력을 더 낮게 설정하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_Man	BOOL	수동 루프 모드를 선택하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_None	BOOL	상승, 하강 출력을 지우는 오퍼레이터 명령(수동). 기본값은 거짓입니다.
OCmd_Normal	BOOL	Normal(오퍼레이터 또는 프로그램)을 선택하는 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Oper	BOOL	오퍼레이터(프로그램 to 오퍼레이터)를 선택하는 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Prog	BOOL	프로그램을 선택하는 오퍼레이터 명령(오퍼레이터 to 프로그램)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Raise	BOOL	수동으로 출력을 올리도록 설정하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_Reset	BOOL	쉐드 래치 및 해제된 경보를 재설정하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_ResetAckAll	BOOL	쉐드 래치 및 해제된 경보를 재설정하고 경보를 승인하는 오퍼레이터 명령입니다. 기본값은 거짓입니다.
OCmd_Unlock	BOOL	소유권을 잠금 해제하거나 해제하고 프로그램이 소유권을 획득하도록 허용하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OSet_LowerSP	REAL	하강 설정값에 대한 오퍼레이터 설정(엔지니어링 단위). 기본값은 30.0입니다.
OSet_RaiseSP	REAL	상승 설정값에 대한 오퍼레이터 설정(엔지니어링 단위). 기본값은 20.0입니다.

개인 출력 구성원	데이터 유형	설명
HMI_BusObjIndex	DINT	HMI 버스 객체 인덱스.
MRdy_Acq	BOOL	1 = MCmd_Acq 준비, HMI 버튼 활성화.
MRdy_IS	BOOL	1 = MCmd_IS 준비, HMI 버튼 활성화.
MRdy_OoS	BOOL	1 = MCmd_OoS 준비, HMI 버튼 활성화.
MRdy_Rel	BOOL	1 = MCmd_Rel 준비, HMI 버튼 활성화.
ORdy_Auto	BOOL	1 = OCmd_Auto 준비.
ORdy_Lock	BOOL	1 = OCmd_Lock 준비, HMI 버튼 활성화.
ORdy_Lower	BOOL	1 = OCmd_Lower 준비.
ORdy_Man	BOOL	1 = OCmd_Man 준비.
ORdy_None	BOOL	1 = OCmd_None 준비.
ORdy_Normal	BOOL	1 = OCmd_Normal 준비, HMI 버튼 활성화.
ORdy_Oper	BOOL	1 = OCmd_Oper 준비, HMI 버튼 활성화.
ORdy_Prog	BOOL	1 = OCmd_Prog 준비, HMI 버튼 활성화.
ORdy_Raise	BOOL	1 = OCmd_Raise 준비.
ORdy_Reset	BOOL	1 = OCmd_Reset 준비(HMI 버튼 활성화).
ORdy_ResetAckAll	BOOL	1 = OCmd_ResetAckAll 준비(HMI 버튼 활성화).
ORdy_SP	BOOL	1 = 설정값 OSets 준비(데이터 입력 필드 활성화).
ORdy_Unlock	BOOL	1 = OCmd_Unlock 준비, HMI 버튼 활성화.

공개 InOut 구성원	데이터 유형	설명
BusObj	BUS_OBJ	버스 구성 요소

구성원	데이터 유형	설명
Inp_Cmd	DINT	어설션 입력 명령
Out_Cmd	DINT	결과 명령
Inp_CmdLLH	DINT	일반적으로 높은 레벨에 대한 입력 명령
Out_CmdLLH	DINT	결과 라인 레벨 높음 명령
Inp_Sts	DINT	어설션 입력 상태
Out_Sts	DINT	결과 상태
Inp_CmdAck	DINT	명령어 승인 어설션 입력
Out_CmdAck	DINT	결과 명령 승인
Inp_SeverityMax	DINT	입력: 최대 경보 심각도
Out_SeverityMax	DINT	최대 경보 심각도 결과
Cfg_CmdMask	DINT	명령에 대한 전파 마스크
Cfg_CmdLLHMask	DINT	라인 레벨 높음 명령에 대한 전파 마스크
Cfg_StsMask	DINT	상태에 대한 전파 마스크
Ref_Index	DINT	버스 배열 인덱스

설명
그래픽 기호 레이블
HMI 페이스 플레이트 호출용 디스플레이 라이브러리
명령어 이름
영역 이름
URL 링크
추가 정보
소수 자릿수
출력 단위
입력 단위
탐색 객체 태그 이름 출력 허용
탐색 객체 태그 이름 입력 허용

조건/상태	수행한 작업
사전 스캔	렁-출력-조건이 거짓으로 해제됩니다. Sts_eSrc는 0으로 설정됩니다. Sts_bSrc가 0으로 설정됩니다.
명령어 최초 실행	각 실행마다 자동으로 지워지는 모든 명령은 해제되고 무시됩니다. Inp_OvrdCmd를 0으로 설정합니다(명령 없음). 프로그램/오퍼레이터 선택은 구성에 따라 설정됩니다(Cfg_ProgPwrUp). 프로그램 또는 오퍼레이터 Lock 선택은 잠금 해제로 설정됩니다. Maintenance 획득/해제 상태는 수정되지 않으며 컨트롤러 전원 켜기 또는 PROG-to-RUN 전환을 통해 유지됩니다. PSet_Owner 및 Out_OwnerSts를 0으로 설정합니다.
렁-입력-조건이 거짓임	렁-출력-조건이 거짓으로 해제됩니다. Inp_Hand=0인 경우 이 명령어는 Out of Service 상태로 됩니다. 출력이 인터록 CV로 설정되고 모든 경보 조건이 해제됩니다. 래치된 경보가 재설정됩니다. 프로그램 및 오퍼레이터s 명령이 무시되고 지워지고 모든 소유권 상태 비트(Sts_Maint, Sts_Ovrd, Sts_Ext, Sts_Prog 및 Sts_Oper)가 0으로 지워지는 경우를 제외하고 명령 소스 선택 처리가 진행됩니다. 렁-입력-조건이 참이 되면 구성(Cfg_ProgPwrUp)에 따라 프로그램/오퍼레이터 선택이 설정됩니다.
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정합니다. 명령어가 실행됩니다.
사후 스캔	렁-출력-조건이 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	EnableOut이 거짓으로 해제됩니다. Sts_eSrc는 0으로 설정됩니다. Sts_bSrc가 0으로 설정됩니다.
명령어 최초 실행	각 실행마다 자동으로 지워지는 모든 명령은 해제되고 무시됩니다. Inp_OvrdCmd를 0으로 설정합니다(명령 없음). 프로그램/오퍼레이터 선택은 구성에 따라 설정됩니다(Cfg_ProgPwrUp). 프로그램 또는 오퍼레이터 Lock 선택은 잠금 해제로 설정됩니다. Maintenance 획득/해제 상태는 수정되지 않으며 컨트롤러 전원 켜기 또는 PROG-to-RUN 전환을 통해 유지됩니다. PSet_Owner 및 Val_Owner가 0으로 설정됩니다.
명령어 최초 스캔	함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 거짓임	EnableOut이 거짓으로 해제됩니다. Inp_Hand=0인 경우 이 명령어는 Out of Service 상태로 됩니다. 출력이 인터록 CV로 설정되고 모든 경보 조건이 해제됩니다. 래치된 경보가 재설정됩니다. 프로그램 및 오퍼레이터s 명령이 무시되고 지워지고 모든 소유권 상태 비트(Sts_Maint, Sts_Ovrd, Sts_Ext, Sts_Prog 및 Sts_Oper)가 0으로 지워지는 경우를 제외하고 명령 소스 선택 처리가 진행됩니다. 렁-입력-조건이 참이 되면 구성(Cfg_ProgPwrUp)에 따라 프로그램/오퍼레이터 선택이 설정됩니다.
EnableIn이 참임	EnableOut이 참으로 설정됩니다. 명령어가 실행됩니다.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	함수 블록 다이어그램 표의 사전 스캔을 참조하십시오.
명령어 최초 실행	함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 참임	함수 블록 다이어그램 표의 EnableIn이 참인 경우를 참조하십시오.
사후 스캔	함수 블록 다이어그램 표에서 사후 스캔을 참조하십시오.
