프로세스 이산 2-, 3- 또는 4-상태 장치(Process Discrete 2-, 3-, or 4-State Device, PD4SD)

장치에 대해 2개, 3개 또는 4개의 선택 가능한 상태에 대한 구성을 제공합니다.
장치의 2개, 3개 또는 4개 상태 중 하나를 선택하도록 오퍼레이터, 프로그램 및 외부 명령을 제공합니다.
4개의 이산 출력을 다양한 장치 상태에 있는 각 출력의 구성 가능한 상태를 사용하여 제어합니다. 각 출력은 설정, 해제 또는 지정된 장치 상태에서 마지막 상태로 남을 수 있습니다.
장치의 실제 위치를 모니터링하기 위해 다양한 장치 상태의 각 입력에 대해 구성 가능한 상태(
ON이어야 함
,
OFF여야 함
,
상관 없음
등)로 4개의 이산 피드백 입력을 모니터링합니다.
각 상태에 대해 구성 가능한 텍스트 레이블을 제공합니다.
피드백 입력을 사용할 때, 구성 가능한 시간 후에 대상 상태에 도달하지 못하는 경우를 감지하고 실패에 대해 경보를 발생시킵니다. 피드백 실패 시 기본 상태(상태 0)로 선택적으로 쉐드합니다.
장치를 각 상태로 명령할 수 있는 허용 조건을 모니터링합니다.
장치를 기본 상태(상태 0)로 되돌리는 인터록 조건을 모니터링합니다.
테스트 또는 오퍼레이터 교육에 사용하기 위해 전원이 꺼진 물리적 장치에 대한 출력을 유지하면서 정상적으로 작동하는 장치의 시뮬레이션을 제공합니다.
I/O 통신 상태를 모니터링하여 I/O 폴트 시 경보를 제공합니다. I/O 폴트 조건에서 기본 상태로 선택적으로 쉐드합니다.
로직이 장치를 조작할 수 있는지 여부를 결정하기 위해 자동화 로직에서 사용하도록 프로그램 명령 소스에 있고 정상적으로 작동할 때 사용 가능한 상태를 제공합니다.
핸드, 유지 관리, 오버라이드, 외부, 프로그램 및 오퍼레이터 명령 소스에서 작동합니다.

피연산자	유형	형식	설명
PlantPAx Control	P_DISCRETE_4STATE	태그	명령어의 적절한 연산에 필요한 데이터 구조.
BusObj	BUS_OBJ	태그	버스 구성 요소.

공개 입력 구성원	데이터 유형	FBD 기본 표시	FBD 배선 필요	사용	설명
EnableIn	BOOL	표시되지 않음	필요하지 않음	입력	활성화 입력 - 시스템 정의 매개 변수 기본값은 참입니다.
Inp_InitializeReq	BOOL	표시되지 않음	필요하지 않음	입력	1 = 명령어를 초기화하도록 요청합니다. 명령어는 명령어 최초 실행에서 정상적으로 초기화됩니다. 재초기화가 필요한 경우 이 요청을 사용합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 참입니다.
Inp_OwnerCmd	DINT	표시되지 않음	필요하지 않음	입력	소유자 장치 명령(비트맵핑됨): 모든 비트 꺼짐 = 없음, .10 = 오퍼레이터 잠금, .11 = 오퍼레이터 잠금 해제, .12 = 프로그램 잠금, .13 = 프로그램 잠금 해제, .14 = 유지 관리 획득, .15 = 유지 관리 릴리스, .16 = 외부 획득, .17 = 외부 해제, .29 = 에코. 기본값은 0입니다.
Inp_AFdbkData	BOOL	표시	필요하지 않음	입력	장치의 피드백 A. 기본값은 거짓입니다.
Inp_BFdbkData	BOOL	표시	필요하지 않음	입력	장치의 피드백 B. 기본값은 거짓입니다.
Inp_CFdbkData	BOOL	표시	필요하지 않음	입력	장치의 피드백 C. 기본값은 거짓입니다.
Inp_DFdbkData	BOOL	표시	필요하지 않음	입력	장치의 피드백 D. 기본값은 거짓입니다.
Inp_EqpFaultData	BOOL	표시	필요하지 않음	입력	장치의 장비 폴트: 1 = 폴트 발생. 기본값은 거짓입니다.
Inp_IOFault	BOOL	표시	필요하지 않음	입력	1 = I/O 통신 폴트 발생, 0 = I/O 통신 정상(OK). 기본값은 거짓입니다.
Inp_St0PermOK	BOOL	표시	필요하지 않음	입력	1 = 허용이 정상(OK)이고, 장치가 상태 0으로 명령 처리될 수 있습니다. 기본값은 참입니다.
Inp_St0NBPermOK	BOOL	표시	필요하지 않음	입력	1 = 바이패스 불가 허용이 정상(OK)이고, 장치가 상태 0으로 명령 처리될 수 있습니다. 기본값은 참입니다.
Inp_St1PermOK	BOOL	표시	필요하지 않음	입력	1 = 허용이 정상(OK)이고, 장치가 상태 1로 명령 처리될 수 있습니다. 기본값은 참입니다.
Inp_St1NBPermOK	BOOL	표시	필요하지 않음	입력	1 = 바이패스 불가 허용이 정상(OK)이고, 장치가 상태 1로 명령 처리될 수 있습니다. 기본값은 참입니다.
Inp_St2PermOK	BOOL	표시	필요하지 않음	입력	1 = 허용이 정상(OK)이고, 장치가 상태 2로 명령 처리될 수 있습니다. 기본값은 참입니다.
Inp_St2NBPermOK	BOOL	표시	필요하지 않음	입력	1 = 바이패스 불가 허용이 정상(OK)이고, 장치가 상태 2로 명령 처리될 수 있습니다. 기본값은 참입니다.
Inp_St3PermOK	BOOL	표시	필요하지 않음	입력	1 = 허용이 정상(OK)이고, 장치가 상태 3으로 명령 처리될 수 있습니다. 기본값은 참입니다.
Inp_St3NBPermOK	BOOL	표시	필요하지 않음	입력	1 = 바이패스 불가 허용이 정상(OK)이고, 장치가 상태 3으로 명령 처리될 수 있습니다. 기본값은 참입니다.
Inp_IntlkOK	BOOL	표시	필요하지 않음	입력	1 = 인터록이 정상(OK)임, 장치가 명령 처리될 수 있음, 0 = 인터록이 정상(OK)이 아님, 장치가 상태 0으로 구동됨. 기본값은 참입니다.
Inp_NBIntlkOK	BOOL	표시	필요하지 않음	입력	1 = 바이패스 불가 인터록이 정상(OK)임, 장치가 명령 처리될 수 있음, 0 = 인터록이 정상(OK)이 아님, 장치가 상태 0으로 구동됨. 기본값은 참입니다.
Inp_IntlkAvailable	BOOL	표시	필요하지 않음	입력	1 = 인터록 사용 가능성이 정상(OK)임, 인터록을 제외하고 장치가 준비된 경우 Sts_IntlkAvailable 표시. 기본값은 거짓입니다.
Inp_IntlkTripInh	BOOL	표시	필요하지 않음	입력	1 = Sts_IntlkTrip 및 인터록 트립 경보의 보고를 금지. 기본값은 거짓입니다.
Inp_RdyReset	BOOL	표시되지 않음	필요하지 않음	입력	1 = 이 객체에 의해 재설정된 관련 객체가 재설정될 준비가 되어 있습니다. 기본값은 거짓입니다.
Inp_Hand	BOOL	표시되지 않음	필요하지 않음	입력	1 = 핸드 획득 명령 소스(일반적으로 하드와이어 로컬), 0 = 핸드 해제. 기본값은 거짓입니다.
Inp_Ovrd	BOOL	표시되지 않음	필요하지 않음	입력	1 = 오버라이드 획득 명령 소스(우선 순위가 더 높은 프로그램 로직), 0 = 오버라이드 해제. 기본값은 거짓입니다.
Inp_OvrdCmd	SINT	표시되지 않음	필요하지 않음	입력	오버라이드 장치 명령: 0 = 명령 없음, 1 = 상태 0, 2 = 상태 1, 3 = 상태 2, 4 = 상태 3. 기본값은 0입니다.
Inp_ExtInh	BOOL	표시되지 않음	필요하지 않음	입력	1 = 외부 명령 소스 획득 금지, 0 = 외부 획득 허용. 기본값은 거짓입니다.
Inp_HornInh	BOOL	표시되지 않음	필요하지 않음	입력	1 = 가청 경보 금지, 0 = 가청 경보 허용. 기본값은 거짓입니다.
Inp_Reset	BOOL	표시되지 않음	필요하지 않음	입력	1 = 쉐드 래치를 재설정하고 경보를 해제합니다. 기본값은 거짓입니다.
Cfg_AllowDisable	BOOL	표시되지 않음	필요하지 않음	입력	1 = 유지 관리가 경보를 비활성화하도록 허용. 기본값은 참입니다.
Cfg_AllowShelve	BOOL	표시되지 않음	필요하지 않음	입력	1 = 오퍼레이터가 경보를 보류할 수 있습니다. 기본값은 참입니다.
Cfg_NumStates	SINT	표시되지 않음	필요하지 않음	입력	장치 상태 수. 유효값 = 2 ~ 4. 기본값은 2입니다.
Cfg_bSt0OutWrite	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 비트 = 1이면 상태 0에서 해당 출력을 덮어씁니다. 비트 = 0이면 상태 0에서 해당 출력을 쓰지 못합니다. 기본값은 2#0000_1111입니다.
Cfg_bSt0OutState	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 쓸 때, 비트 = 1이면 상태 0의 해당 출력에 1을 씁니다. 비트 = 0이면 상태 0의 해당 출력에 0을 씁니다. 기본값은 2#0000_0001입니다.
Cfg_bSt1OutWrite	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 비트 = 1이면 상태 1에서 해당 출력을 덮어씁니다. 비트 = 0이면 상태 1에서 해당 출력을 쓰지 못합니다. 기본값은 2#0000_1111입니다.
Cfg_bSt1OutState	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 쓸 때, 비트 = 1이면 상태 1의 해당 출력에 1을 씁니다. 비트 = 0이면 상태 1의 해당 출력에 0을 씁니다. 기본값은 2#0000_0010입니다.
Cfg_bSt2OutWrite	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 비트 = 1이면 상태 2에서 해당 출력을 덮어씁니다. 비트 = 0이면 상태 2에서 해당 출력을 쓰지 못합니다. 기본값은 2#0000_1111입니다.
Cfg_bSt2OutState	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 쓸 때, 비트 = 1이면 상태 2의 해당 출력에 1을 씁니다. 비트 = 0이면 상태 2의 해당 출력에 0을 씁니다. 기본값은 2#0000_0100입니다.
Cfg_bSt3OutWrite	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 비트 = 1이면 상태 3에서 해당 출력을 덮어씁니다. 비트 = 0이면 상태 3에서 해당 출력을 쓰지 못합니다. 기본값은 2#0000_1111입니다.
Cfg_bSt3OutState	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 쓸 때, 비트 = 1이면 상태 3의 해당 출력에 1을 씁니다. 비트 = 0이면 상태 3의 해당 출력에 0을 씁니다. 기본값은 2#0000_1000입니다.
Cfg_bSt0FdbkCheck	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 비트 = 1인 경우 해당 피드백 비트를 확인하여 상태 0을 확인합니다. 비트 = 0이면 해당 피드백 비트를 확인하지 않습니다(상관 없음). 기본값은 2#0000_0000입니다.
Cfg_bSt0FdbkState	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 확인하는 경우, 비트 = 1이면 해당 피드백 입력은 상태 0에서 1입니다. 비트 = 0이면 해당 피드백 입력은 상태 0에서 0입니다. 기본값은 2#0000_0001입니다.
Cfg_bSt1FdbkCheck	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 비트 = 1인 경우 해당 피드백 비트를 확인하여 상태 1을 확인합니다. 비트 = 0이면 해당 피드백 비트를 확인하지 않습니다(상관 없음). 기본값은 2#0000_0000입니다.
Cfg_bSt1FdbkState	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 확인하는 경우, 비트 = 1이면 해당 피드백 입력은 상태 1에서 1입니다. 비트 = 0이면 해당 피드백 입력은 상태 1에서 0입니다. 기본값은 2#0000_0010입니다.
Cfg_bSt2FdbkCheck	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 비트 = 1인 경우 해당 피드백 비트를 확인하여 상태 2를 확인합니다. 비트 = 0이면 해당 피드백 비트를 확인하지 않습니다(상관 없음). 기본값은 2#0000_0000입니다.
Cfg_bSt2FdbkState	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 확인하는 경우, 비트 = 1이면 해당 피드백 입력은 상태 2에서 1입니다. 비트 = 0이면 해당 피드백 입력은 상태 2에서 0입니다. 기본값은 2#0000_0100입니다.
Cfg_bSt3FdbkCheck	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 비트 = 1인 경우 해당 피드백 비트를 확인하여 상태 3을 확인합니다. 비트 = 0이면 해당 피드백 비트를 확인하지 않습니다(상관 없음). 기본값은 2#0000_0000입니다.
Cfg_bSt3FdbkState	SINT	표시되지 않음	필요하지 않음	입력	비트마스크, 비트 .0 - .3: 확인하는 경우, 비트 = 1이면 해당 피드백 입력은 상태 3에서 1입니다. 비트 = 0이면 해당 피드백 입력은 상태 3에서 0입니다. 기본값은 2#0000_1000입니다.
Cfg_ePwrUpState	SINT	표시되지 않음	필요하지 않음	입력	전원 켜기 상태: 0 = 전원 차단됨, 1 = 상태 0의 출력, 2 = 상태 1의 출력, 3 = 상태 2의 출력, 4 = 상태 3의 출력, 5 = 피드백 상태의 출력. 기본값은 0입니다.
Cfg_St0onShed	BOOL	표시되지 않음	필요하지 않음	입력	1 = 인터록 또는 쉐드에서 상태 0으로 이동, 0 = 인터록 또는 쉐드에서 위치 유지. 기본값은 거짓입니다.
Cfg_HasSt0PermObj	BOOL	표시되지 않음	필요하지 않음	입력	1 = 객체가 Inp_St0Perm 입력에 연결되었음을 HMI에 알림, 탐색 활성화. 기본값은 거짓입니다.
Cfg_HasSt1PermObj	BOOL	표시되지 않음	필요하지 않음	입력	1 = 객체가 Inp_St1Perm 입력에 연결되었음을 HMI에 알림, 탐색 활성화. 기본값은 거짓입니다.
Cfg_HasSt2PermObj	BOOL	표시되지 않음	필요하지 않음	입력	1 = 객체가 Inp_St2Perm 입력에 연결되었음을 HMI에 알림, 탐색 활성화. 기본값은 거짓입니다.
Cfg_HasSt3PermObj	BOOL	표시되지 않음	필요하지 않음	입력	1 = 객체가 Inp_St3Perm 입력에 연결되었음을 HMI에 알림, 탐색 활성화. 기본값은 거짓입니다.
Cfg_HasIntlkObj	BOOL	표시되지 않음	필요하지 않음	입력	1 = 객체가 Inp_Intlk 입력에 연결되었음을 HMI에 알림, 탐색 활성화. 기본값은 거짓입니다.
Cfg_HasMoreObj	BOOL	표시되지 않음	필요하지 않음	입력	1 = 더 많은 정보가 있는 객체를 사용할 수 있음을 HMI에 알림, 탐색 활성화. 기본값은 거짓입니다.
Cfg_OperSt0Prio	BOOL	표시되지 않음	필요하지 않음	입력	1 = OCmd_St0은 언제든지 수락됨, 0 = OCmd_St0은 오퍼레이터 명령 소스가 선택된 경우에만 수락됨. 기본값은 거짓입니다.
Cfg_ExtSt0Prio	BOOL	표시되지 않음	필요하지 않음	입력	1 = XCmd_St0은 언제든지 수락됨, 0 = XCmd_St0은 외부 명령 소스가 선택된 경우에만 수락됨. 기본값은 거짓입니다.
Cfg_OCmdResets	BOOL	표시되지 않음	필요하지 않음	입력	1 = 새 오퍼레이터 상태 명령이 오류 재설정, 0 = 오류 해제를 위해 재설정 명령 필요. 기본값은 거짓입니다.
Cfg_XCmdResets	BOOL	표시되지 않음	필요하지 않음	입력	1 = 새 외부 상태 명령이 오류 재설정, 0 = 오류 해제를 위해 재설정 명령 필요. 기본값은 거짓입니다.
Cfg_OvrdPermIntlk	BOOL	표시되지 않음	필요하지 않음	입력	1 = 오버라이드가 바이패스 가능한 허용 및 인터록을 무시함, 0 = 오버라이드가 모든 허용 및 인터록을 사용. 기본값은 거짓입니다.
Cfg_ShedOnFail	BOOL	표시되지 않음	필요하지 않음	입력	1 = 상태 0으로 이동하고 위치 실패 시 경보, 0 = 경보만. 기본값은 참입니다.
Cfg_ShedOnIOFault	BOOL	표시되지 않음	필요하지 않음	입력	1 = 상태 0으로 이동하고 I/O 폴트 시 경보, 0 = 경보만. 기본값은 참입니다.
Cfg_ShedOnEqpFault	BOOL	표시되지 않음	필요하지 않음	입력	1 = 상태 0으로 이동하고 장비 폴트 시 경보, 0 = 경보만. 기본값은 참입니다.
Cfg_HornOnChange	BOOL	표시되지 않음	필요하지 않음	입력	1 = 상태 변경 시 사운드 혼, 0 = 상태 0을 벗어날 때만 사운드 혼. 기본값은 거짓입니다.
Cfg_HasOper	BOOL	표시되지 않음	필요하지 않음	입력	1 = 오퍼레이터(잠금 해제됨) 명령 소스 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasOperLocked	BOOL	표시되지 않음	필요하지 않음	입력	1 = 오퍼레이터 명령 소스 잠금 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasProg	BOOL	표시되지 않음	필요하지 않음	입력	1 = 프로그램(잠금 해제됨) 명령 소스 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasProgLocked	BOOL	표시되지 않음	필요하지 않음	입력	1 = 프로그램 잠금 명령 소스 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasExt	BOOL	표시되지 않음	필요하지 않음	입력	1 = 외부 명령 소스 있음, 선택 가능. 기본값은 거짓입니다.
Cfg_HasMaint	BOOL	표시되지 않음	필요하지 않음	입력	1 = 유지 관리 명령 소스 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasMaintOoS	BOOL	표시되지 않음	필요하지 않음	입력	1 = Maintenance Out of Service 있음, 선택 가능. 기본값은 참입니다.
Cfg_OvrdOverLock	BOOL	표시되지 않음	필요하지 않음	입력	1 = 오버라이드가 프로그램/오퍼레이터 잠김을 대체함, 0 = 프로그램/오퍼레이터 잠김을 대체하지 않음. 기본값은 참입니다.
Cfg_ExtOverLock	BOOL	표시되지 않음	필요하지 않음	입력	1 = 외부가 프로그램/오퍼레이터 잠김을 대체함, 0 = 프로그램/오퍼레이터 잠김을 대체하지 않음. 기본값은 거짓입니다.
Cfg_ProgPwrUp	BOOL	표시되지 않음	필요하지 않음	입력	1 = 프로그램 명령 소스 전원 켜기, 0 = 오퍼레이터 명령 소스 전원 켜기. 기본값은 거짓입니다.
Cfg_ProgNormal	BOOL	표시되지 않음	필요하지 않음	입력	표준 명령 소스: 1 = 프로그램, 0 = 오퍼레이터. 기본값은 거짓입니다.
Cfg_PCmdPriority	BOOL	표시되지 않음	필요하지 않음	입력	명령 우선 순위: 1 = 프로그램 명령 성공, 0 = 오퍼레이터 명령 성공. 기본값은 거짓입니다.
Cfg_PCmdProgAsLevel	BOOL	표시되지 않음	필요하지 않음	입력	1 = 프로그램/오퍼레이터 선택은 PCmd_Prog를 레벨(프로그램의 경우 1, 오퍼레이터의 경우 0)로 따릅니다. 0 = PCmd_Prog는 프로그램을 선택하기 위한 에지로 사용되며, PCmd_Oper는 오퍼레이터를 선택합니다. 기본값은 거짓입니다.
Cfg_PCmdLockAsLevel	BOOL	표시되지 않음	필요하지 않음	입력	1 = 프로그램 잠금 선택은 PCmd_Lock을 레벨(잠금의 경우 1, 잠금 해제의 경우 0)로 따릅니다. 0 = PCmd_Lock은 프로그램 잠금을 선택하기 위한 에지로 사용되며, PCmd_Unlock은 프로그램(잠금 해제)을 선택합니다. 기본값은 거짓입니다.
Cfg_ExtAcqAsLevel	BOOL	표시되지 않음	필요하지 않음	입력	1 = 외부 선택은 XCmd_Acq를 레벨(1은 외부 획득, 0은 외부 해제)로 따릅니다. 0 = XCmd_Acq는 외부를 획득하기 위한 에지로 사용되며, XCmd_Rel은 외부를 해제하는 데 사용됩니다. 기본값은 거짓입니다.
Cfg_OutAPulseTime	REAL	표시되지 않음	필요하지 않음	입력	Out_AData를 펄싱하는 시간(초). 유효값 = 0.0 ~ 2147483.0, 0.0 = 출력이 연속적으로 유지됨. 기본값은 0.0입니다.
Cfg_OutBPulseTime	REAL	표시되지 않음	필요하지 않음	입력	Out_BData를 펄싱하는 시간(초). 유효값 = 0.0 ~ 2147483.0, 0.0 = 출력이 연속적으로 유지됨. 기본값은 0.0입니다.
Cfg_OutCPulseTime	REAL	표시되지 않음	필요하지 않음	입력	Out_CData를 펄싱하는 시간(초). 유효값 = 0.0 ~ 2147483.0, 0.0 = 출력이 연속적으로 유지됨. 기본값은 0.0입니다.
Cfg_OutDPulseTime	REAL	표시되지 않음	필요하지 않음	입력	Out_DData를 펄싱하는 시간(초). 유효값 = 0.0 ~ 2147483.0, 0.0 = 출력이 연속적으로 유지됨. 기본값은 0.0입니다.
Cfg_StartHornTime	REAL	표시되지 않음	필요하지 않음	입력	장치 상태 변경 시 신호음이 들리기까지의 시간(초). 유효값 = 0.0 ~ 1000.0, 0.0 = 비활성화됨. 기본값은 0.0입니다.
Cfg_VirtualFdbkTime	REAL	표시되지 않음	필요하지 않음	입력	가상화된 경우 대상 상태에 도달하는 시뮬레이션 시간(초). 유효값 = 0.0 ~ 2147483.0. 기본값은 2.0입니다.
Cfg_FailTime	REAL	표시되지 않음	필요하지 않음	입력	실패를 선언하기 전 상태 피드백을 수신하는 시간(초). 유효값 = 0.0 ~ 2147483.0. 기본값은 10.0입니다.
Cfg_CnfrmReqd	SINT	표시되지 않음	필요하지 않음	입력	오퍼레이터 명령 확인 또는 전자 서명 유형 필요: 0 = 없음, 1 = 명령 확인 필요, 2 = 수행자 전자 서명 필요, 3 = 수행자 및 승인자 전자 서명 필요. 기본값은 0입니다.
PSet_Owner	DINT	표시되지 않음	필요하지 않음	입력	프로그램 소유권 요청: 0이 아닌 소유자 ID = 획득, 0 = 해제. 기본값은 0입니다.
PCmd_Virtual	BOOL	표시되지 않음	필요하지 않음	입력	가상(시뮬레이션된) 장치 작업을 선택하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Physical	BOOL	표시되지 않음	필요하지 않음	입력	물리적 장치 작업(시뮬레이션되지 않음)을 선택하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_St0	BOOL	표시되지 않음	필요하지 않음	입력	장치를 상태 0으로 설정하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_St1	BOOL	표시되지 않음	필요하지 않음	입력	장치를 상태 1로 설정하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_St2	BOOL	표시되지 않음	필요하지 않음	입력	장치를 상태 2로 설정하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_St3	BOOL	표시되지 않음	필요하지 않음	입력	장치를 상태 3으로 설정하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Reset	BOOL	표시되지 않음	필요하지 않음	입력	쉐드 래치 및 정상 시간으로 복귀된 래치된 경보를 재설정하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Prog	BOOL	표시되지 않음	필요하지 않음	입력	프로그램 명령 소스를 선택하는 프로그램 명령. 이 명령어는 Cfg_PCmdProgAsLevel = 0인 경우 이 피연산자를 자동으로 지웁니다. 기본값은 거짓입니다.
PCmd_Oper	BOOL	표시되지 않음	필요하지 않음	입력	오퍼레이터 명령 소스를 선택하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Lock	BOOL	표시되지 않음	필요하지 않음	입력	프로그램 명령 소스를 잠그고 오퍼레이터를 허용하지 않는 프로그램 명령. Cfg_PCmdLockAsLevel = 0인 경우 명령어가 이 피연산자를 자동으로 해제합니다. 기본값은 거짓입니다.
PCmd_Unlock	BOOL	표시되지 않음	필요하지 않음	입력	프로그램 명령 소스 잠금을 해제하고 오퍼레이터가 획득하도록 허용하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Normal	BOOL	표시되지 않음	필요하지 않음	입력	표준 명령 소스를 선택하는 프로그램 명령(오퍼레이터 또는 프로그램). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_St0	BOOL	표시되지 않음	필요하지 않음	입력	장치를 상태 0으로 설정하는 외부 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_St1	BOOL	표시되지 않음	필요하지 않음	입력	장치를 상태 1로 설정하는 외부 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_St2	BOOL	표시되지 않음	필요하지 않음	입력	장치를 상태 2로 설정하는 외부 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_St3	BOOL	표시되지 않음	필요하지 않음	입력	장치를 상태 3으로 설정하는 외부 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Acq	BOOL	표시되지 않음	필요하지 않음	입력	명령 소스를 획득하는 외부 명령. 이 명령어는 Cfg_ExtAcqAsLevel = 0인 경우 이 피연산자를 자동으로 지웁니다. 기본값은 거짓입니다.
XCmd_Rel	BOOL	표시되지 않음	필요하지 않음	입력	명령 소스를 해제하는 외부 명령, Cfg_ExtAcqAsLevel = 0인 경우 수락됨. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Reset	BOOL	표시되지 않음	필요하지 않음	입력	쉐드 래치 및 정상 시간으로 복귀된 래치된 경보를 재설정하는 외부 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_ResetAckAll	BOOL	표시되지 않음	필요하지 않음	입력	모든 경보를 승인하고 래치된 경보 및 해제 조건을 재설정하는 외부 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.

공개 출력 구성원	데이터 유형	FBD 기본 표시	FBD 배선 필요	사용	설명
EnableOut	BOOL	표시되지 않음	필요하지 않음	출력	활성화 출력 - 시스템 정의 매개 변수
Out_AData	BOOL	표시	필요하지 않음	출력	장치에 대한 출력 A.
Out_BData	BOOL	표시	필요하지 않음	출력	장치에 대한 출력 B.
Out_CData	BOOL	표시	필요하지 않음	출력	장치에 대한 출력 C.
Out_DData	BOOL	표시	필요하지 않음	출력	장치에 대한 출력 D.
Out_HornData	BOOL	표시되지 않음	필요하지 않음	출력	명령이 실행된 상태 변경 전 혼 사운드로 출력.
Out_Reset	BOOL	표시되지 않음	필요하지 않음	출력	1 = 초기화 명령이 수신 및 수락됨.
Out_OwnerSts	DINT	표시되지 않음	필요하지 않음	출력	명령 소스의 상태, 소유자 명령 핸드셰이크 및 준비 상태(비트맵핑됨): 모든 비트 꺼짐 = 없음, .10 = 오퍼레이터 잠금, .11 = 오퍼레이터 잠금 해제, .12 = 프로그램 잠금, .13 = 프로그램 잠금 해제, .14 = 유지 관리 획득, .15 = 유지 관리 릴리스, .16 = 외부 획득, .17 = 외부 해제, .18 = 유지 관리 있음, .19 = 외부 오버라이드 잠금, .20 = 외부 있음, .21 = 오퍼레이터 있음, .22 = 오퍼레이터 잠김 있음, .23 = 프로그램 있음, .24 = 프로그램 잠김 있음, .29 = 에코, .30 = 준비되지 않음.
Sts_Initialized	BOOL	표시되지 않음	필요하지 않음	출력	1 = 명령어가 초기화됩니다. 0 = Inp_InitializeReq를 사용하여 다시 초기화합니다.
Sts_St0	BOOL	표시	필요하지 않음	출력	1 = 장치가 상태 0에서 확인됨.
Sts_St1	BOOL	표시	필요하지 않음	출력	1 = 장치가 상태 1에서 확인됨.
Sts_St2	BOOL	표시	필요하지 않음	출력	1 = 장치가 상태 2에서 확인됨.
Sts_St3	BOOL	표시	필요하지 않음	출력	1 = 장치가 상태 3에서 확인됨.
Sts_Moving	BOOL	표시	필요하지 않음	출력	1 = 장치가 명령 처리된 상태에서 아직 확인되지 않음.
Sts_Horn	BOOL	표시되지 않음	필요하지 않음	출력	1 = 명령이 실행된 상태 변경 전 혼 사운드.
Sts_Virtual	BOOL	표시되지 않음	필요하지 않음	출력	1 = 명령어가 장치를 가상으로 취급하고 작업 중인 장치를 제어하는 것처럼 작동하지만 출력은 전력이 차단된 상태로 유지됨, 0 = 명령어가 물리적 장치를 정상적으로 작동함.
SrcQ_IO	SINT	표시되지 않음	필요하지 않음	출력	1차 입력 또는 출력의 소스 및 품질: 0 = 양호, 라이브, 양호로 확인됨 1 = 양호, 라이브, 양호로 간주됨 2 = 양호, 피드백 없음, 양호로 간주됨 8 = 테스트, 가상화됨 9 = 테스트, 루프백 10 = 테스트, 수동으로 입력됨 16 = 불확실, 라이브, 규격 이탈 17 = 불확실, 장치 또는 버스에서 대체됨 18 = 불확실, 명령어에서 대체됨 19 = 불확실, 알려진 마지막 양호 상태 사용 20 = 불확실, 교체 값 사용 32 = 불량, 신호 실패 33 = 불량, 채널 폴트 34 = 불량, 모듈 또는 통신 폴트 35 = 불량, 잘못된 구성
SrcQ	SINT	표시되지 않음	필요하지 않음	출력	1차 값 또는 상태의 소스 및 품질: 0 = 양호, 라이브, 양호로 확인됨 1 = 양호, 라이브, 양호로 간주됨 2 = 양호, 피드백 없음, 양호로 간주됨 8 = 테스트, 가상화됨 9 = 테스트, 루프백 10 = 테스트, 수동으로 입력됨 16 = 불확실, 라이브, 규격 이탈 17 = 불확실, 장치 또는 버스에서 대체됨 18 = 불확실, 명령어에서 대체됨 19 = 불확실, 알려진 마지막 양호 상태 사용 20 = 불확실, 교체 값 사용 32 = 불량, 신호 실패 33 = 불량, 채널 폴트 34 = 불량, 모듈 또는 통신 폴트 35 = 불량, 잘못된 구성
Sts_eFdbk	SINT	표시되지 않음	필요하지 않음	출력	장치 피드백: 0 = 없음/이동/알 수 없음, 1 = 상태 0, 2 = 상태 1, 3 = 상태 2, 4 = 상태 3.
Sts_eCmd	SINT	표시되지 않음	필요하지 않음	출력	장치 명령: 0 = 없음, 1 = 상태 0, 2 = 상태 1, 3 = 상태 2, 4 = 상태 3.
Sts_eSts	SINT	표시되지 않음	필요하지 않음	출력	장치 상태: 0 = 전원 켜기/재설정, 1 = 상태 0, 2 = 상태 1, 3 = 상태 2, 4 = 상태 3, 5 = 이동, 6 = 혼, 7 = 서비스 중단.
Sts_eFault	SINT	표시되지 않음	필요하지 않음	출력	장치 폴트 상태: 0 = 없음, 16 = 위치 실패, 17 = 장치 폴트, 32 = I/O 폴트, 34 = 구성 에러.
Sts_eOutState	SINT	표시되지 않음	필요하지 않음	출력	물리적 장치에 대한 출력 상태: 0 = 전원 차단됨, 1 = 상태 0, 2 = 상태 1, 3 = 상태 2, 4 = 상태 3, 5 = 혼.
Sts_eNotify	SINT	표시되지 않음	필요하지 않음	출력	요약 경보 상태: 0 = 경보 상태 아님, 승인됨, 1 = 경보 상태 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높은 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인되지 않음, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyAll	SINT	표시되지 않음	필요하지 않음	출력	관련 객체를 포함한 요약 경보 상태: 0 = 경보 상태 아님, 승인됨, 1 = 경보 상태 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높은 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인되지 않음, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyIOFault	SINT	표시되지 않음	필요하지 않음	출력	I/O 폴트 경보 상태: 0 = 경보 상태 아님, 승인됨, 1 = 경보 상태 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높은 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인되지 않음, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyFail	SINT	표시되지 않음	필요하지 않음	출력	장치 실패 경보 상태: 0 = 경보 상태 아님, 승인됨, 1 = 경보 상태 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높은 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인되지 않음, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyIntlkTrip	SINT	표시되지 않음	필요하지 않음	출력	인터록 트립 경보 상태: 0 = 경보 상태 아님, 승인됨, 1 = 경보 상태 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높은 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인되지 않음, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyEqpFault	SINT	표시되지 않음	필요하지 않음	출력	장치 보고 장비 폴트 경보 상태: 0 = 경보 상태 아님, 승인됨, 1 = 경보 상태 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높은 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인되지 않음, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_UnackAlmCount	DINT	표시되지 않음	필요하지 않음	출력	승인되지 않은 경보의 수입니다.
Sts_eSrc	INT	표시되지 않음	필요하지 않음	출력	현재 명령 소스: 0 = 사용되지 않는 로직,4 = 핸드, 8 = 유지 관리, 16 = 오버라이드, 32 = 프로그램, 33 = 프로그램 잠김, 34 = 프로그램 기본값(정상), 64 = 오퍼레이터, 65 = 오퍼레이터 잠김, 66 = 오퍼레이터 기본값(정상), 128 = 유지 관리 서비스 중단, 129 = 프로그래밍된 서비스 중단(EnableIn 거짓), 256 = 외부.
Sts_bSrc	INT	표시되지 않음	필요하지 않음	출력	활성 명령 소스 선택(비트맵핑됨, HMI의 경우): .0 = 핸드, .1 = 프로그래밍된 서비스 중단(EnableIn 거짓), .2= 유지 관리 서비스 중단, .3 = 유지 관리, .4 = 오버라이드, .5 = 외부, .6 = 프로그램 잠김, .7 = 프로그램(잠금 해제됨), .8 = 오퍼레이터 잠김, .9 = 오퍼레이터(잠금 해제됨).
Sts_Available	BOOL	표시되지 않음	필요하지 않음	출력	1 = 프로그램에서 장치를 확보했으며 준비가 되었으며 컨트롤할 수 있습니다.
Sts_IntlkAvailable	BOOL	표시되지 않음	필요하지 않음	출력	1 = 프로그램을 통해 장치를 가져올 수 있으며 인터록이 정상(OK)일 때 컨트롤할 수 있습니다.
Sts_Bypass	BOOL	표시되지 않음	필요하지 않음	출력	1 = 바이패스 가능 인터록 및 허용은 바이패스됩니다.
Sts_BypActive	BOOL	표시	필요하지 않음	출력	1 = 인터록/허용 바이패스가 활성 상태입니다(명령으로 바이패스되거나 유지 관리 명령 소스에서 바이패스됨).
Sts_MaintByp	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치에 유지 관리 바이패스 기능이 활성화되어 있습니다.
Sts_NotRdy	BOOL	표시	필요하지 않음	출력	1 = 장치가 준비되지 않음, 이유는 Sts_NrdyXxx 상세 비트를 참조하십시오.
Sts_NrdyCfgErr	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치가 준비되지 않음, 구성 에러.
Sts_NrdyEqpFault	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치가 준비되지 않음, 장치 보고 장비 폴트, 쉐드에 재설정 필요.
Sts_NrdyFail	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치가 준비되지 않음, 장치 실패, 쉐드에 재설정 필요.
Sts_NrdyIntlk	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치가 준비되지 않음, 인터록 정상(OK) 아님.
Sts_NrdyIOFault	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치가 준비되지 않음, I/O 폴트, 쉐드에 재설정 필요.
Sts_NrdyOoS	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치가 준비되지 않음, 장치가 서비스 중단됨.
Sts_NrdyPerm	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치가 준비되지 않음, 허용이 정상(OK)이 아님, 장치가 상태를 변경할 수 없음. 0 = 장치 준비됨 또는 부분적으로 준비됨, 일부 허용이 정상(OK)이 아닐 수 있음, 장치가 하나 이상의 다른 상태로 명령 처리될 수 있음.
Sts_NrdyPrioSt0	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치가 준비되지 않음, 오퍼레이터 또는 외부 발행 우선 순위 상태 0 명령, 쉐드에 재설정 필요.
Sts_Err	BOOL	표시되지 않음	필요하지 않음	출력	1 = 구성 중 오류, 이유는 Sts_ErrXxx 상세 비트를 참조하십시오.
Sts_ErrAlm	BOOL	표시되지 않음	필요하지 않음	출력	1 = 구성 중 오류, Logix 태그 기반 경보 설정이 유효하지 않습니다.
Sts_ErrOutAPulseTime	BOOL	표시되지 않음	필요하지 않음	출력	1 = 구성 중 오류, Cfg_OutAPulseTime이 유효하지 않습니다. 유효값 = 0.0 ~ 2147483.0, 0.0 = 출력이 연속적으로 유지됨.
Sts_ErrOutBPulseTime	BOOL	표시되지 않음	필요하지 않음	출력	1 = 구성 중 오류, Cfg_OutBPulseTime이 유효하지 않습니다. 유효값 = 0.0 ~ 2147483.0, 0.0 = 출력이 연속적으로 유지됨.
Sts_ErrOutCPulseTime	BOOL	표시되지 않음	필요하지 않음	출력	1 = 구성 중 오류, Cfg_OutCPulseTime이 유효하지 않습니다. 유효값 = 0.0 ~ 2147483.0, 0.0 = 출력이 연속적으로 유지됨.
Sts_ErrOutDPulseTime	BOOL	표시되지 않음	필요하지 않음	출력	1 = 구성 중 오류, Cfg_OutDPulseTime이 유효하지 않습니다. 유효값 = 0.0 ~ 2147483.0, 0.0 = 출력이 연속적으로 유지됨.
Sts_ErrVirtualFdbkTime	BOOL	표시되지 않음	필요하지 않음	출력	1 = 구성 중 오류, Cfg_VirtualFdbkTime이 유효하지 않습니다. 유효값 = 0.0 ~ 2147483.0.
Sts_ErrFailTime	BOOL	표시되지 않음	필요하지 않음	출력	1 = 구성 중 오류, Cfg_FailTime이 유효하지 않습니다. 유효값 = 0.0 ~ 2147483.0.
Sts_Hand	BOOL	표시	필요하지 않음	출력	1 = 핸드 명령 소스 선택됨.
Sts_OoS	BOOL	표시	필요하지 않음	출력	1 = 서비스 중단 명령 소스 선택됨.
Sts_Maint	BOOL	표시	필요하지 않음	출력	1 = 유지 관리 명령 소스 선택됨.
Sts_Ovrd	BOOL	표시	필요하지 않음	출력	1 = 오버라이드 명령 소스 선택됨.
Sts_Ext	BOOL	표시	필요하지 않음	출력	1 = 외부 명령 소스 선택됨.
Sts_Prog	BOOL	표시	필요하지 않음	출력	1 = 프로그램(잠금 해제됨) 명령 소스 선택됨.
Sts_ProgLocked	BOOL	표시되지 않음	필요하지 않음	출력	1 = 프로그램 잠김 명령 소스 선택됨.
Sts_Oper	BOOL	표시	필요하지 않음	출력	1 = 오퍼레이터(잠금 해제됨) 명령 소스 선택됨.
Sts_OperLocked	BOOL	표시되지 않음	필요하지 않음	출력	1 = 오퍼레이터 잠김 명령 소스 선택됨.
Sts_ProgOperSel	BOOL	표시되지 않음	필요하지 않음	출력	프로그램/오퍼레이터 선택(래치) 상태: 1 = 프로그램, 0 = 오퍼레이터.
Sts_ProgOperLock	BOOL	표시	필요하지 않음	출력	프로그램/오퍼레이터 lock(래치) 상태: 1 = 잠김, 0 = 잠금 해제됨.
Sts_Normal	BOOL	표시되지 않음	필요하지 않음	출력	1 = 선택한 명령 소스가 정상 소스임(프로그램 또는 오퍼레이터).
Sts_ExtReqInh	BOOL	표시되지 않음	필요하지 않음	출력	1 = 외부 명령 소스 선택이 금지됨, 현재 상태에서 외부를 사용할 수 없음.
Sts_ProgReqInh	BOOL	표시되지 않음	필요하지 않음	출력	1 = 프로그램 명령 소스 선택이 금지됨, 현재 상태에서 프로그램을 사용할 수 없음.
Sts_MAcqRcvd	BOOL	표시되지 않음	필요하지 않음	출력	1 = 유지 관리 명령 소스를 획득하는 명령이 이 스캔에 수신됨.
Sts_CmdConflict	BOOL	표시되지 않음	필요하지 않음	출력	1 = Conflicting 명령이 이 스캔을 수신했습니다.
Sts_Alm	BOOL	표시되지 않음	필요하지 않음	출력	1 = 경보가 활성 상태입니다.
Sts_AlmInh	BOOL	표시되지 않음	필요하지 않음	출력	1 = 경보가 보류 또는 비활성 상태입니다.
Sts_IOFault	BOOL	표시되지 않음	필요하지 않음	출력	1 = I/O 통신 폴트. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 경보 요소는 다음과 같이 액세스할 수 있습니다. PD4SD_tag.@Alarms.Alm_IOFault.AlarmElement.
Sts_Fail	BOOL	표시	필요하지 않음	출력	1 = 장치 위치 실패. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 경보 요소는 다음과 같이 액세스할 수 있습니다. PD4SD_Tag.@Alarms.Alm_Fail.AlarmElement.
Sts_IntlkTrip	BOOL	표시되지 않음	필요하지 않음	출력	1 = 인터록 트립, 정상(OK)이 아닌 인터록에 의해 장치가 상태 0으로 설정됨. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 경보 요소는 다음과 같이 액세스할 수 있습니다. PD4SD_Tag.@Alarms.Alm_IntlkTrip.AlarmElement.
Sts_EqpFault	BOOL	표시되지 않음	필요하지 않음	출력	1 = 장치 보고 장비 폴트. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 경보 요소는 다음과 같이 액세스할 수 있습니다. PD4SD_Tag.@Alarms.Alm_EqpFault.AlarmElement.
Sts_RdyAck	BOOL	표시되지 않음	필요하지 않음	출력	1 = 경보를 승인할 준비가 되었습니다.
Sts_RdyReset	BOOL	표시	필요하지 않음	출력	1 = 래치 경보 또는 쉐드 조건을 재설정할 준비가 되었습니다.
XRdy_Acq	BOOL	표시되지 않음	필요하지 않음	출력	1 = XCmd_Acq 준비, 버튼 활성화.
XRdy_Rel	BOOL	표시되지 않음	필요하지 않음	출력	1 = XCmd_Rel 준비, 버튼 활성화.
XRdy_St0	BOOL	표시되지 않음	필요하지 않음	출력	1 = XCmd_St0 준비, 버튼 활성화.
XRdy_St1	BOOL	표시되지 않음	필요하지 않음	출력	1 = XCmd_St1 준비, 버튼 활성화.
XRdy_St2	BOOL	표시되지 않음	필요하지 않음	출력	1 = XCmd_St2 준비, 버튼 활성화.
XRdy_St3	BOOL	표시되지 않음	필요하지 않음	출력	1 = XCmd_St3 준비, 버튼 활성화.
XRdy_Reset	BOOL	표시되지 않음	필요하지 않음	출력	1 = XCmd_Reset 준비, 버튼을 활성화합니다.
XRdy_ResetAckAll	BOOL	표시되지 않음	필요하지 않음	출력	1 = XCmd_ResetAckAll 준비, 버튼을 활성화합니다.
Val_Owner	DINT	표시되지 않음	필요하지 않음	출력	전류 객체 소유자 ID, 0 = 소유하지 않음.

개인 입력 구성원	데이터 유형	설명
CmdSrc	P_COMMAND_SOURCE	명령 소스 선택.
MCmd_Acq	BOOL	유지 관리 명령 소스를 획득하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Bypass	BOOL	바이패스 가능한 모든 인터록 및 허용을 바이패스하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Check	BOOL	바이패스를 제거하고 모든 인터록 및 허용을 확인하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_IS	BOOL	서비스 중을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_OoS	BOOL	서비스 중단을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Physical	BOOL	물리적 장치 작업을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Rel	BOOL	유지 관리 명령 소스를 해제하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Virtual	BOOL	가상 장치 작업을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Lock	BOOL	오퍼레이터 잠김 명령 소스를 선택하고 프로그램을 허용하지 않는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Normal	BOOL	구성된 표준 명령 소스(오퍼레이터 또는 프로그램)를 선택하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Oper	BOOL	오퍼레이터(잠금 해제됨) 명령 소스를 선택하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Prog	BOOL	프로그램(잠금 해제됨) 명령 소스를 선택하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Reset	BOOL	쉐드 래치 및 정상 시간으로 복귀된 래치된 경보를 재설정하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_ResetAckAll	BOOL	모든 경보를 승인하고 래치된 경보 및 해제 조건을 재설정하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_St0	BOOL	장치를 상태 0으로 설정하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_St1	BOOL	장치를 상태 1로 설정하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_St2	BOOL	장치를 상태 2로 설정하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_St3	BOOL	장치를 상태 3으로 설정하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Unlock	BOOL	오퍼레이터 명령 소스를 잠금 해제하고 프로그램이 획득하도록 허용하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.

개인 출력 구성원	데이터 유형	설명
HMI_BusObjIndex	DINT	HMI 디스플레이에서 사용하기 위한 목적으로 버스 배열에서 이 객체의 인덱스입니다.
HMI_eCmdState	SINT	장치 대상 상태: 0 = 없음, 1 = 상태 0, 2 = 상태 1, 3 = 상태 2, 4 = 상태 3.
HMI_St0PermOK	BOOL	1 = 허용이 상태 0으로 전환하기에 정상(OK)입니다.
HMI_St1PermOK	BOOL	1 = 허용이 상태 1로 전환하기에 정상(OK)입니다.
HMI_St2PermOK	BOOL	1 = 허용이 상태 2로 전환하기에 정상(OK)입니다.
HMI_St3PermOK	BOOL	1 = 허용이 상태 3으로 전환하기에 정상(OK)입니다.
MRdy_Acq	BOOL	1 = MCmd_Acq 준비, HMI 버튼 활성화.
MRdy_Bypass	BOOL	1 = MCmd_Bypass 준비, HMI 버튼을 활성화.
MRdy_Check	BOOL	1 = MCmd_Check 준비, HMI 버튼 활성화.
MRdy_IS	BOOL	1 = MCmd_IS 준비, HMI 버튼 활성화.
MRdy_OoS	BOOL	1 = MCmd_OoS 준비, HMI 버튼 활성화.
MRdy_Physical	BOOL	1 = MCmd_Physical 준비, HMI 버튼 활성화.
MRdy_Rel	BOOL	1 = MCmd_Rel 준비, HMI 버튼 활성화.
MRdy_Virtual	BOOL	1 = MCmd_Virtual 준비, HMI 버튼 활성화.
ORdy_Lock	BOOL	1 = OCmd_Lock 준비, HMI 버튼 활성화.
ORdy_Normal	BOOL	1 = OCmd_Normal 준비, HMI 버튼 활성화.
ORdy_Oper	BOOL	1 = OCmd_Oper 준비, HMI 버튼 활성화.
ORdy_Prog	BOOL	1 = OCmd_Prog 준비, HMI 버튼 활성화.
ORdy_Reset	BOOL	1 = OCmd_Reset 준비, HMI 버튼 활성화.
ORdy_ResetAckAll	BOOL	1 = OCmd_ResetAckAll 준비, HMI 버튼 활성화.
ORdy_St0	BOOL	1 = OCmd_St0 준비, HMI 버튼 활성화.
ORdy_St1	BOOL	1 = OCmd_St1 준비, HMI 버튼 활성화.
ORdy_St2	BOOL	1 = OCmd_St2 준비, HMI 버튼 활성화.
ORdy_St3	BOOL	1 = OCmd_St3 준비, HMI 버튼 활성화.
ORdy_Unlock	BOOL	1 = OCmd_Unlock 준비, HMI 버튼 활성화.

공개 InOut 구성원	데이터 유형	FBD 기본 표시	FBD 배선 필요	사용	설명
BusObj	BUS_OBJ	표시	필수	InOut	버스 구성 요소.

구성원	데이터 유형	설명
Inp_Cmd	DINT	어설션 입력 명령
Out_Cmd	DINT	결과 명령
Inp_CmdLLH	DINT	일반적으로 높은 레벨에 대한 입력 명령
Out_CmdLLH	DINT	결과 라인 레벨 높음 명령
Inp_Sts	DINT	어설션 입력 상태
Out_Sts	DINT	결과 상태
Inp_CmdAck	DINT	명령어 승인 어설션 입력
Out_CmdAck	DINT	결과 명령 승인
Inp_SeverityMax	DINT	입력: 최대 경보 심각도
Out_SeverityMax	DINT	최대 경보 심각도 결과
Cfg_CmdMask	DINT	명령에 대한 전파 마스크
Cfg_CmdLLHMask	DINT	라인 레벨 높음 명령에 대한 전파 마스크
Cfg_StsMask	DINT	상태에 대한 전파 마스크
Ref_Index	DINT	버스 배열 인덱스

구성원	경보 이름	설명
Sts_IntlkTrip	Alm_IntlkTrip	정상(OK)이 아닌 인터록으로 장치가 보류되거나 상태 0으로 설정됨.
Sts_IOFault	Alm_IOFault	I/O 오류.
Sts_Fail	Alm_Fail	장치 실패.
Sts_EqpFault	Alm_EqpFault	장치 장비 실패.

인터록 비정상(OK) 조건이 발생하고 장치가 상태 0이 아닌 경우 인터록 트립 경보가 발생합니다. 인터록 트립이 발생할 때 장치가 상태 0으로 명령 처리되도록 구성할 수 있습니다. 인터록이 바이패스되지 않으면 바이패스 가능 인터록 또는 바이패스 불가 인터록 비정상 조건이 인터록 트립을 시작합니다. 인터록이 바이패스되면 바이패스 불가 인터록 비정상 조건만 인터록 트립을 시작합니다.
Inp_IOFault 입력이 참일 때 I/O 폴트 경보가 발생합니다. 일반적으로 이 입력은 I/O에 대해 통신 실패가 발생했음을 명령어에 나타내는 데 사용됩니다. 입/출력(I/O) 폴트가 쉐드 폴트로 구성된 경우 장치가 상태 0으로 전환되고 폴트가 해제되고 장치가 재설정될 때까지 그 상태로 유지됩니다.
Inp_EqpFault 입력이 참일 때 장비 폴트 경보가 발생합니다. 장비 폴트가 쉐드 폴트로 구성된 경우 장치가 상태 0으로 전환되고 폴트가 해제되고 장치가 재설정될 때까지 그 상태로 유지됩니다.
장치가 상태로 명령 처리되었지만 구성된 실패 시간 이내에 장치가 해당 상태에 있다는 것이 장치 피드백에서 확인되지 않을 때 실패 경보가 발생합니다. 폴트가 쉐드 폴트로 구성된 경우 장치가 상태 0으로 전환되고 폴트가 해제되고 장치가 재설정될 때까지 그 상태로 유지됩니다.

OCmd_St0
OCmd_St1
OCmd_St2
OCmd_St3

설명
그래픽 기호 레이블
HMI 페이스 플레이트 호출용 디스플레이 라이브러리
명령어 이름
영역 이름
URL 링크
자세한 정보를 사용하여 객체에 대한 탐색
상태 0 ~ 3에 대한 명령 레이블
상태 0 ~ 3에 대한 대상 상태 레이블
인터록 트립 경보 이름
I/O 폴트 경보 이름
위치 실패 경보 이름
잠금 실패 경보 이름

명령 소스	설명
핸드	명령어 외부의 하드와이어 로직 또는 기타 로직이 장치를 컨트롤합니다. 명령어는 다른 명령 소스 중 하나로 무충돌 전환을 위해 장치의 상태를 추적합니다. 가장 높은 우선 순위의 명령 소스입니다.
서비스 중단	명령어가 비활성화됩니다. 장치 명령 및 소스의 설정은 허용되지 않습니다.
유지 관리	유지 관리는 장치를 컨트롤하고 오퍼레이터, 프로그램, 외부 및 오버라이드의 컨트롤을 대체합니다. HMI의 연산자 명령 및 설정이 수락됩니다.
오버라이드	우선 순위 로직은 장치를 컨트롤하고 오퍼레이터, 프로그램 및 External 컨트롤을 대체합니다. 오버라이드 입력(Inp_Ovrd)이 허용됩니다.
외부	외부 로직(예: 필드 파일럿 컨트롤 또는 업스트림 SCADA)이 장치를 컨트롤합니다. External 명령(XCmd_)이 수락됩니다.
프로그램 잠김	프로그램 로직이 장치를 컨트롤합니다. 프로그램 명령(PCmd_)이 수락됩니다. 연산자가 프로그램 컨트롤을 수행할 수 없습니다. Cfg_OvrdOverLock = 1이 아니면 오버라이드는 프로그램에서 컨트롤할 수 없습니다.
프로그램	프로그램 로직이 장치를 컨트롤합니다. 프로그램 명령(PCmd_)이 수락됩니다.
오퍼레이터 잠김	오퍼레이터가 장치를 컨트롤합니다. HMI의 오퍼레이터 명령(OCmd_)이 수락됩니다. 프로그램은 오퍼레이터 컨트롤을 수행할 수 없습니다. Cfg_OvrdOverLock = 1이 아니면 오버라이드는 오퍼레이터에서 컨트롤할 수 없습니다.
연산자	오퍼레이터가 장치를 컨트롤합니다. HMI의 오퍼레이터 명령(OCmd_)이 수락됩니다. 가장 낮은 우선 순위의 명령 소스입니다.

Maintenance Out-of-Service 있음
Maintenance 있음
External 있음
프로그램(잠금 해제됨) 있음
프로그램 잠김 있음
오퍼레이터(잠금 해제됨) 있음
오퍼레이터 잠김 있음
PCmd_Lock이 레벨로 사용됨(1 = 잠금, 0 = 잠금 해제)

프로그래밍 엔터티(처리 환경 내에 완전히 상주하는 프로그램 엔터티) 또는
외부 인터페이스 엔터티(처리 환경 외부에서 비동기적으로 명령과 매개 변수 발행).

Oper
OperLocked
Prog
ProgLocked

외부
오버라이드
유지 관리
서비스 중단
서비스 중
핸드

조건/상태	수행한 작업
사전 스캔	최초 스캔 전에 수신되는 모든 명령은 무시됩니다. 장치의 전원이 차단됩니다.
명령어 최초 실행	최초 스캔 전에 수신되는 모든 명령은 무시됩니다. 장치가 핸드 모드에서 돌아온 것처럼 처리됩니다: 명령어 상태는 장치에서 수신한 위치 피드백에 따라 설정됩니다. 장치에 위치 피드백이 없거나 위치 피드백이 유효하지 않은 경우 장치가 '알 수 없음/전원 켜기' 상태로 설정됩니다.
렁-입력-조건이 거짓임	명령에 의해 장치가 서비스 중단된 것처럼 처리됩니다. 장치 출력의 전원이 차단되고 장치 명령 소스가 HMI에서 프로그램 Out of Service로 표시됩니다. 모든 경보가 해제됩니다. 렁-출력-조건이 계속 거짓입니다.
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정합니다. 명령어가 실행됩니다.
사후 스캔	렁-출력-조건이 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	최초 스캔 전에 수신되는 모든 명령은 무시됩니다. 장치의 전원이 차단됩니다.
명령어 최초 실행	최초 스캔 전에 수신되는 모든 명령은 무시됩니다. 장치가 핸드 모드에서 돌아온 것처럼 처리됩니다: 명령어 상태는 장치에서 수신한 위치 피드백에 따라 설정됩니다. 장치에 위치 피드백이 없거나 위치 피드백이 유효하지 않은 경우 장치가 '알 수 없음/전원 켜기' 상태로 설정됩니다.
명령어 최초 스캔	함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 거짓임	명령에 의해 장치가 서비스 중단된 것처럼 처리됩니다. 장치 출력의 전원이 차단되고 장치 명령 소스가 HMI에서 프로그램 Out of Service로 표시됩니다. 모든 경보가 해제됩니다. EnableOut이 거짓으로 설정됩니다.
EnableIn이 참임	EnableOut이 참으로 설정됩니다. 명령어가 실행됩니다.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	함수 블록 다이어그램 표의 사전 스캔을 참조하십시오.
명령어 최초 실행	함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 참임	함수 블록 다이어그램 표의 EnableIn이 참인 경우를 참조하십시오.
사후 스캔	함수 블록 다이어그램 표에서 사후 스캔을 참조하십시오.

	출력		피드백
	쓰기	값	필수	상태
	예	1	아니요
	예	0	예	0
	예	0	예	0
	예	0	예	0

	출력		피드백
	쓰기	값	필수	상태
A	예	0	아니요
B	예	1	예	1
C	예	0	예	0
D	예	0	예	0

	출력		피드백
	쓰기	값	필수	상태
A	예	0	아니요
B	예	0	예	0
C	예	1	예	1
D	예	0	예	0

	출력		피드백
	쓰기	값	필수	상태
A	예	0	아니요
B	예	0	예	0
C	예	0	예	0
D	예	1	예	1

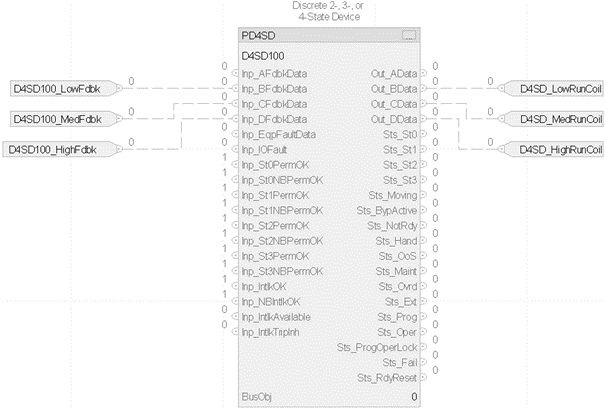

D4SD100.Inp_BFdbkData:=D4SD100_LowFdbk

D4SD100.Inp_CFdbkData:=D4SD100_MedFdbk

D4SD100.Inp_DFdbkData:=D4SD100_HighFdbk

PD4SD(D4SD100, 0);

D4SD100_LowRunCoil:=D4SD100.Out_BData;

D4SD100_MedRunCoil:=D4SD100.Out_CData;

D4SD100_HighRunCoil:=D4SD100.Out_DData;
