프로세스 이중 센서 아날로그 입력(Process Dual Sensor Analog Input, PAID)

이 정보는 CompactLogix 5380P, ControlLogix 5580P 및 ControlLogix 5590P 컨트롤러에 적용됩니다.
프로세스 이중 센서 아날로그 입력(Process Dual Sensor Analog Input, PAID) 명령어는 이중 센서, 이중 송신기 및 이중 입력 채널과 같은 소스에서 두 개의 아날로그 입력 신호를 사용하여 하나의 아날로그 프로세스 변수(Process Variable, PV)를 모니터링합니다. PAID 명령어는 채널의 상태를 모니터링하고 구성된 PV 품질을 보고합니다. PAID 명령어에는 입력 선택, 평균화 및 실패 감지 기능이 있습니다. 필터링 및 경보 등의 추가 기능은 다운스트림 PAI 블록에 의해 수행됩니다.
PAID 명령어는 다음을 제공합니다.
  • 센서 또는 입력 A 값, 센서 또는 입력 B 값, 둘의 평균, 둘 중 작은 값 또는 둘 중 큰 값을 PV 값으로 선택.
  • 각 센서, 송신기 또는 입력에 대한 불확실하거나 잘못된 입력에 대한 입력 소스 및 품질 모니터링과 범위를 벗어난 조건에 대한 각 신호 모니터링. 한 PV가 불량, 실패 또는 범위 이탈인 경우 다른 PV가 자동으로 선택됩니다.
  • 두 센서 PV 간의 차이가 구성된 제한을 초과할 경우 경고 경보.
  • 한 PV만 품질이 양호한 경우 경고 경보.
  • PV의 품질이 양호하지 않은 경우 경고 경보(예: 둘 다 불확실한 경우).
  • 두 PV가 모두 불량인 경우 실패 경보(예: 각 PV에 품질이 좋지 않거나(Inp_PVABad 또는 Inp_PVBBad) 구성된 실패 범위를 벗어난 경우).
사용 가능한 언어
래더 다이어그램

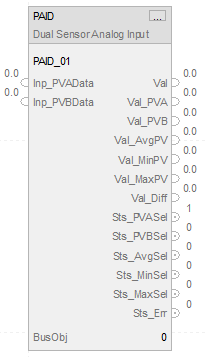

함수 블록 다이어그램
구조화된 텍스트
PAID(PAIDTag, 0);
피연산자
중요: 다음과 같은 경우 작업 시 예외가 발생할 수 있습니다.
  • 출력 태그 피연산자가 덮어써집니다.
  • 구조 피연산자의 구성원이 덮어써집니다.
  • 지정된 경우를 제외하고 여러 명령어에서 구조 피연산자를 공유합니다.
명령어 내에서 숫자 데이터 유형을 혼합하기 위한 데이터 변환 규칙이 있습니다. 데이터 변환 항목을 참조하십시오.
구성 피연산자
피연산자
유형
형식
설명
PlantPAx Control
P_ANALOG_INPUT_DUAL
태그
명령어의 적절한 연산에 필요한 데이터 구조.
BusObj
BUS_OBJ
태그
버스 구성 요소
P_ANALOG_INPUT_DUAL 구조
공개 구성원은 프로그래밍 방식으로 액세스할 수 있는 표준(표시) 태그 구성원입니다. 비공개의 숨겨진 구성원은 HMI 페이스 플레이트에서 사용되며 프로그래밍 방식으로 액세스할 수 없습니다. 비공개 구성원은 공개 구성원 다음의 별도의 테이블에 나열됩니다.
공개 입력 구성원
데이터 유형
설명
EnableIn
BOOL
활성화 입력 - 시스템 정의 매개 변수
기본값은 참입니다.
Inp_InitializeReq
BOOL
1 = 명령어를 초기화하도록 요청합니다. 명령어는 명령어 최초 실행에서 정상적으로 초기화됩니다. 재초기화가 필요한 경우 이 요청을 사용합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다.
기본값은 참입니다.
Inp_PVAData
REAL
센서 또는 입력 A(PV 단위)의 PV 신호. 유효값 = 모든 부동 소수점 수.
기본값은 0.0입니다.
Inp_PVASrcQ
SINT
사용 가능한 경우 채널 A 개체의 입력 소스 및 품질(열거).
기본값은 0입니다.
Inp_PVANotify
SINT
관련 PV 객체 경보 우선 순위 및 승인 상태.
0 = 경보 중이 아님, 승인됨,
1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요,
2 = 낮은 심각도 경보, 승인됨,
3 = 낮은 심각도 경보, 승인되지 않음,
4 = 중간 심각도 경보, 승인됨,
5 = 중간 심각도 경보, 승인되지 않음,
6 = 높은 심각도 경보, 승인됨,
7 = 높음 심각도 경보, 승인되지 않음,
8 = 긴급 심각도 경보, 승인됨,
9 = 긴급 심각도 경보, 승인되지 않음.
기본값은 0입니다.
Inp_SmartDvcASts
DINT
SMART 장치가 Inp_PVAData에서 제공하는 현재 코드. 이 코드는 Out_SmartDvcSts로 복사되어 사용자가 진단 조회 목적으로 HMI에서 장치 상태를 모니터링할 수 있습니다. 유효값 = 0~최대 양수.
기본값은 0입니다.
Inp_PVBData
REAL
센서 또는 입력 B(PV 단위)의 PV 신호. 유효값 = 모든 부동 소수점 수.
기본값은 0.0입니다.
Inp_PVBSrcQ
SINT
사용 가능한 경우 채널 B 개체의 입력 소스 및 품질(열거).
기본값은 0입니다.
Inp_PVBNotify
SINT
관련 PV 객체 경보 우선 순위 및 승인 상태.
0 = 경보 중이 아님, 승인됨,
1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요,
2 = 낮은 심각도 경보, 승인됨,
3 = 낮은 심각도 경보, 승인되지 않음,
4 = 중간 심각도 경보, 승인됨,
5 = 중간 심각도 경보, 승인되지 않음,
6 = 높은 심각도 경보, 승인됨,
7 = 높음 심각도 경보, 승인되지 않음,
8 = 긴급 심각도 경보, 승인됨,
9 = 긴급 심각도 경보, 승인되지 않음.
기본값은 0입니다.
Inp_SmartDvcBSts
DINT
SMART 장치가 Inp_PVBData에서 제공하는 현재 코드. 이 코드는 Out_SmartDvcSts로 복사되어 사용자가 진단 조회 목적으로 HMI에서 장치 상태를 모니터링할 수 있습니다. 유효값 = 0~최대 양수.
기본값은 0입니다.
Inp_PVABad
BOOL
입력 A의 신호 품질 또는 통신 상태: 1 = 불량, 0 = 정상.
기본값은 거짓입니다.
Inp_PVAUncertain
BOOL
입력 A의 신호 품질: 1 = 불확실, 0 = 정상.
기본값은 거짓입니다.
Inp_SmartDvcADiagAvailable
BOOL
1 = Inp_PVAData 진단에서 SMART 장치 사용 가능. 일반적으로 장치에 예상대로 작동을 유지하기 위한 작업이 필요한지를 나타내는 데 사용됩니다.
기본값은 거짓입니다.
Inp_PVBBad
BOOL
입력 B의 신호 품질 또는 통신 상태: 1 = 불량, 0 = 정상.
기본값은 거짓입니다.
Inp_PVBUncertain
BOOL
입력 B의 신호 품질: 1 = 불확실, 0 = 정상.
기본값은 거짓입니다.
Inp_SmartDvcBDiagAvailable
BOOL
1 = Inp_PVBData 진단에서 SMART 장치 사용 가능. 일반적으로 장치에 예상대로 작동을 유지하기 위한 작업이 필요한지를 나타내는 데 사용됩니다.
기본값은 거짓입니다.
Inp_DiffGate
BOOL
상태 탐지에 사용되는 게이트 입력입니다. 1 = 해당 아날로그 입력 임계값 모니터링이 활성화됩니다. 0 = 감지가 비활성화되고 해당 상태 출력이 강제 해제됩니다.
기본값은 참입니다.
Cfg_AllowDisable
BOOL
1 = 유지 관리가 경보를 비활성화하도록 허용.
기본값은 참입니다.
Cfg_AllowShelve
BOOL
1 = 오퍼레이터가 경보를 보류할 수 있습니다.
기본값은 참입니다.
Cfg_UseInpSrcQPVA
BOOL
1 = 거부 결정을 위해 PVA SrcQ 입력을 사용합니다.
기본값은 거짓입니다.
Cfg_UseInpSrcQPVB
BOOL
1 = 거부 결정을 위해 PVB SrcQ 입력을 사용합니다.
기본값은 거짓입니다.
Cfg_HasPVNav
BOOL
1 = 연결된 PV(Val) 개체에 대한 탐색을 활성화하도록 HMI에 지시합니다.
기본값은 거짓입니다.
Cfg_HasMoreObj
BOOL
1 = 더 많은 정보를 가진 객체를 탐색에 사용할 수 있음을 HMI에 알립니다.
기본값은 거짓입니다.
Cfg_HasNav
SINT
설정 비트는 활성화된 탐색 버튼을 나타냅니다(.0=PVA, .1=PVB).
기본값은 0입니다.
Cfg_PVEUMin
REAL
표시 PV 단위에 대한 PV(출력) 최소값. 유효값 = 모든 부동 소수점 수.
기본값은 0.0입니다.
Cfg_PVEUMax
REAL
표시 PV 단위에 대한 PV(출력) 최대값. 유효값 = 모든 부동 소수점 수.
기본값은 100.0입니다.
Cfg_DiffLim
REAL
PV 단위의 신호 차이 상태 제한(차이). 유효값 = 임의의 음수가 아닌 부동값.
기본값은 1.50E+38입니다.
Cfg_DiffDB
REAL
PV 단위의 신호 차이 상태 데드밴드(차이). 유효값 = 임의의 음수가 아닌 부동값.
기본값은 1.0입니다.
Cfg_DiffGateDly
REAL
임계값 감지가 활성화되기 전에 게이트 입력이 활성화된 시간(초)입니다. 유효값 = 0.0~2147483, 0초.
기본값은 0.0입니다.
Cfg_OoRHiLim
REAL
입력 단위의 범위 이탈(실패) 높음 제한. 유효값 = 모든 부동 소수점 수.
기본값은 103.958336입니다.
Cfg_OoRLoLim
REAL
입력 단위의 범위 이탈(실패) 낮음 제한. 유효값 = 모든 부동 소수점 수.
기본값은 -2.0833333입니다.
Cfg_OoRDB
REAL
입력 단위의 범위 이탈(실패) 높음 또는 낮음 데드밴드입니다. 유효값 = 임의의 음수가 아닌 부동값.
기본값은 0.41666666입니다.
Cfg_AllowOper
BOOL
1 = Oper에서 PV 선택을 컨트롤할 수 있습니다.
기본값은 거짓입니다.
Cfg_AllowProg
BOOL
1 = Prog에서 PV 선택을 컨트롤할 수 있습니다.
기본값은 거짓입니다.
Cfg_AllowExt
BOOL
1 = Ext에서 PV 선택을 컨트롤할 수 있습니다.
기본값은 거짓입니다.
Cfg_PVDecPlcs
SINT
PV 표시의 소수 자릿수입니다. 유효값 = 0,1,2,3,4,5,6.
기본값은 2입니다.
Cfg_CnfrmReqd
SINT
오퍼레이터 명령 확인이 필요합니다. 필요한 명령 확인 유형을 나타냅니다.
0 = 없음,
1 = 명령 확인이 필요합니다.
2 = 수행자 전자 서명이 필요합니다.
3 = 수행자 및 승인자 전자 서명이 필요합니다.
기본값은 0입니다.
PSet_Owner
DINT
프로그램 소유자 요청 ID(0이 아님) 또는 해제(0) (유효값 = 모든 정수).
기본값은 0입니다.
PCmd_SelA
BOOL
센서 A PV를 선택하는 프로그램 명령.
기본값은 거짓입니다.
PCmd_SelB
BOOL
센서 B PV를 선택하는 프로그램 명령.
기본값은 거짓입니다.
PCmd_SelAvg
BOOL
평균 (A,B) PV를 선택하는 프로그램 명령.
기본값은 거짓입니다.
PCmd_SelMin
BOOL
최소(A,B) PV를 선택하는 프로그램 명령.
기본값은 거짓입니다.
PCmd_SelMax
BOOL
최대(A,B) PV를 선택하는 프로그램 명령.
기본값은 거짓입니다.
PCmd_Reset
BOOL
재설정이 필요한 모든 경보를 재설정하는 프로그램 명령.
기본값은 거짓입니다.
XCmd_SelA
BOOL
센서 A PV를 선택하는 External 명령입니다.
기본값은 거짓입니다.
XCmd_SelB
BOOL
센서 B PV를 선택하는 External 명령입니다.
기본값은 거짓입니다.
XCmd_SelAvg
BOOL
평균(A,B) PV를 선택하는 External 명령입니다.
기본값은 거짓입니다.
XCmd_SelMin
BOOL
최소(A,B) PV를 선택하는 External 명령입니다.
기본값은 거짓입니다.
XCmd_SelMax
BOOL
최대(A,B) PV를 선택하는 External 명령입니다.
기본값은 거짓입니다.
XCmd_Reset
BOOL
모든 경보 및 래치 쉐드 조건을 재설정하는 External 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다.
기본값은 거짓입니다.
XCmd_ResetAckAll
BOOL
모든 경보 및 래치 쉐드 조건을 승인 및 재설정하는 External 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다.
기본값은 거짓입니다.
공개 출력 구성원
데이터 유형
설명
EnableOut
BOOL
활성화 출력 - 시스템 정의 매개 변수
Val
REAL
선택한 아날로그 PV(대체 PV 포함, 사용되는 경우)(PV 단위).
Val_PVA
REAL
입력 A(PV 단위)의 아날로그 값(실제).
Val_PVB
REAL
입력 B(PV 단위)의 아날로그 값(실제).
Val_AvgPV
REAL
입력 A 및 입력 B(PV 단위)의 아날로그 값 평균.
Val_MinPV
REAL
입력 A 및 입력 B(PV 단위)의 아날로그 값 최소값.
Val_MaxPV
REAL
입력 A 및 입력 B(PV 단위)의 아날로그 값 최대값.
Val_InpPV
REAL
대체 전 선택된 PV(예: PV 단위).
Val_Diff
REAL
입력 A와 입력 B PV 간 차이(PV 단위).
Val_PVEUMin
REAL
PV 범위 최소값 = 최소(Cfg_PVEUMin, Cfg_PVEUMax) (PV 단위).
Val_PVEUMax
REAL
최대 PV 범위 = 최대(Cfg_PVEUMin, Cfg_PVEUMax) (PV 단위).
Out_SmartDvcSts
DINT
Inp_SmartDvcASts 또는 Inp_SmartDvcBSts에서 제공하는 SMART 장치의 상태 코드. 선택한 최고 상태 코드.
Sts_Initialized
BOOL
1 = 명령어가 초기화됩니다. Inp_InitializeReq를 사용하여 다시 초기화합니다.
Sts_SmartDvcDiagAvailable
BOOL
1 = SMART 장치 진단을 현재 사용할 수 있습니다. 일반적으로 장치 중 하나를 나타내는 데 사용되는 경우 예상대로 작동을 유지하기 위한 작업이 필요합니다.
Sts_PVASel
BOOL
1 = PV에 대해 선택된 입력 A.
Sts_PVBSel
BOOL
1 = PV로 선택된 입력 B.
Sts_AvgSel
BOOL
1 = PV로 선택된 평균(A,B).
Sts_MinSel
BOOL
1 = PV로 선택된 최소(A,B).
Sts_MaxSel
BOOL
1 = PV로 선택된 최대(A,B).
Sts_PVBad
BOOL
1 = PV 품질이 좋지 않거나 범위 이탈.
Sts_PVUncertain
BOOL
1 = PV 값 불확실(품질).
SrcQ_IOA
SINT
1차 I/O(열거)의 소스 및 품질.
SrcQ_IOB
SINT
1차 I/O(열거)의 소스 및 품질.
SrcQ_IO
SINT
1차 I/O(열거)의 소스 및 품질.
SrcQ
SINT
1차 Val 또는 Sts의 소스 및 품질(열거).
Sts_eSts
SINT
장치 확인 상태(열거): 0 = PV 양호, 1: PV 불확실, 2: PV 불량.
Sts_eFault
INT
장치 폴트 상태(열거): 0 = 없음, ........ 32 = 실패, 34 = 불량 구성.
Sts_eNotify
SINT
모든 경보 상태 열거 값:
0 = 경보 중이 아님, 승인됨,
1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요,
2 = 낮은 심각도 경보, 승인됨,
3 = 낮은 심각도 경보, 승인되지 않음,
4 = 중간 심각도 경보, 승인됨,
5 = 중간 심각도 경보, 승인되지 않음,
6 = 높은 심각도 경보, 승인됨,
7 = 높음 심각도 경보, 승인되지 않음,
8 = 긴급 심각도 경보, 승인됨,
9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyAll
SINT
관련 객체를 포함한 모든 경보 상태 열거 값:
0 = 경보 중이 아님, 승인됨,
1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요,
2 = 낮은 심각도 경보, 승인됨,
3 = 낮은 심각도 경보, 승인되지 않음,
4 = 중간 심각도 경보, 승인됨,
5 = 중간 심각도 경보, 승인되지 않음,
6 = 높은 심각도 경보, 승인됨,
7 = 높음 심각도 경보, 승인되지 않음,
8 = 긴급 심각도 경보, 승인됨,
9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyOneGood
SINT
하나의 양호 PV 경보 상태 열거 값:
0 = 경보 중이 아님, 승인됨,
1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요,
2 = 낮은 심각도 경보, 승인됨,
3 = 낮은 심각도 경보, 승인되지 않음,
4 = 중간 심각도 경보, 승인됨,
5 = 중간 심각도 경보, 승인되지 않음,
6 = 높은 심각도 경보, 승인됨,
7 = 높음 심각도 경보, 승인되지 않음,
8 = 긴급 심각도 경보, 승인됨,
9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyNoneGood
SINT
양호 PV 경보 상태 열거 값 없음:
0 = 경보 중이 아님, 승인됨,
1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요,
2 = 낮은 심각도 경보, 승인됨,
3 = 낮은 심각도 경보, 승인되지 않음,
4 = 중간 심각도 경보, 승인됨,
5 = 중간 심각도 경보, 승인되지 않음,
6 = 높은 심각도 경보, 승인됨,
7 = 높음 심각도 경보, 승인되지 않음,
8 = 긴급 심각도 경보, 승인됨,
9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyDiff
SINT
입력 차이 경보 상태 열거 값:
0 = 경보 중이 아님, 승인됨,
1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요,
2 = 낮은 심각도 경보, 승인됨,
3 = 낮은 심각도 경보, 승인되지 않음,
4 = 중간 심각도 경보, 승인됨,
5 = 중간 심각도 경보, 승인되지 않음,
6 = 높은 심각도 경보, 승인됨,
7 = 높음 심각도 경보, 승인되지 않음,
8 = 긴급 심각도 경보, 승인됨,
9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyFail
SINT
실패 경보 상태 열거 값:
0 = 경보 중이 아님, 승인됨,
1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요,
2 = 낮은 심각도 경보, 승인됨,
3 = 낮은 심각도 경보, 승인되지 않음,
4 = 중간 심각도 경보, 승인됨,
5 = 중간 심각도 경보, 승인되지 않음,
6 = 높은 심각도 경보, 승인됨,
7 = 높음 심각도 경보, 승인되지 않음,
8 = 긴급 심각도 경보, 승인됨,
9 = 긴급 심각도 경보, 승인되지 않음.
Sts_UnackAlmCount
DINT
승인되지 않은 경보의 수입니다.
Sts_Err
BOOL
1 = 구성 오류, 자세한 내용은 상세 비트를 참조하십시오.
Sts_ErrEU
BOOL
1 = 구성 중 오류: Cfg_PVEUMax는 Cfg_PVEUMin과 같을 수 없습니다.
Sts_ErrDiffDB
BOOL
1 = 구성 중 오류: Cfg_LoDevDB 데드밴드가 < 0.0입니다.
Sts_ErrDiffGateDly
BOOL
1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrOoRDB
BOOL
1 = 구성 중 오류: Cfg_OoRDB 데드밴드가 < 0.0입니다.
Sts_ErrAlm
BOOL
1 = Logix 태그 기반 경보 설정 오류.
Sts_Alm
BOOL
1 = 경보가 활성 상태입니다.
Sts_AlmInh
BOOL
1 = 경보가 보류 또는 비활성 상태입니다.
Sts_OneGood
BOOL
1 = 하나의 양호 PV만(다른 하나는 불량 또는 불확실).
Sts_NoneGood
BOOL
1 = 양호 PV 없음(둘 다 불량 또는 하나는 불량, 다른 하나는 불확실).
Sts_DiffCmp
BOOL
신호 차이 비교 결과 1 = 높은 차이.
Sts_DiffGate
BOOL
신호 차이 게이트 지연 상태, 1 = 완료.
Sts_Diff
BOOL
1 = 높음 신호 차이가 감지됨.
Sts_Fail
BOOL
1 = 총 신호 오류(둘 다 불량 또는 범위를 벗어남).
Sts_RdyAck
BOOL
1 = 경보를 승인할 준비가 되었습니다.
Sts_RdyReset
BOOL
1 = 래치 경보 또는 쉐드 조건을 재설정할 준비가 되었습니다.
XRdy_SelA
BOOL
1 = XCmd_SelA 준비, HMI 버튼을 활성화합니다.
XRdy_SelB
BOOL
1 = XCmd_SelB 준비, HMI 버튼을 활성화합니다.
XRdy_SelAvg
BOOL
1 = XCmd_SelAvg 준비, HMI 버튼을 활성화합니다.
XRdy_SelMin
BOOL
1 = XCmd_SelMin 준비, HMI 버튼을 활성화합니다.
XRdy_SelMax
BOOL
1 = XCmd_SelMax 준비, HMI 버튼을 활성화합니다.
XRdy_Reset
BOOL
1 = XCmd_Reset 준비, HMI 버튼 활성화.
XRdy_ResetAckAll
BOOL
1 = XCmd_ResetAckAll 준비, HMI 버튼 활성화.
Val_Owner
DINT
전류 객체 소유자 ID(0 = 소유하지 않음).
개인 입력 구성원
데이터 유형
설명
OCmd_Reset
BOOL
재설정이 필요한 모든 경보를 재설정하기 위한 오퍼레이터 명령입니다.
기본값은 거짓입니다.
OCmd_ResetAckAll
BOOL
모든 경보를 재설정 및 승인하는 오퍼레이터 명령입니다.
기본값은 거짓입니다.
OCmd_SelA
BOOL
센서 A PV를 선택하는 오퍼레이터 명령입니다.
기본값은 거짓입니다.
OCmd_SelAvg
BOOL
평균(A,B) PV를 선택하는 오퍼레이터 명령입니다.
기본값은 거짓입니다.
OCmd_SelB
BOOL
센서 B PV를 선택하는 오퍼레이터 명령입니다.
기본값은 거짓입니다.
OCmd_SelMax
BOOL
최대(A,B) PV를 선택하는 오퍼레이터 명령입니다.
기본값은 거짓입니다.
OCmd_SelMin
BOOL
최소(A,B) PV를 선택하는 오퍼레이터 명령입니다.
기본값은 거짓입니다.
개인 출력 구성원
데이터 유형
설명
HMI_BusObjIndex
DINT
HMI 버스 객체 인덱스.
기본값은 0입니다.
ORdy_Reset
BOOL
1 = OCmd_Reset 준비(HMI 버튼 활성화).
ORdy_ResetAckAll
BOOL
1 = OCmd_ResetAckAll 준비(HMI 버튼 활성화).
ORdy_SelA
BOOL
1 = OCmd_SelA 준비(HMI 버튼 활성화).
ORdy_SelAvg
BOOL
1 = OCmd_SelAvg 준비.
ORdy_SelB
BOOL
1 = OCmd_SelB 준비(HMI 버튼 활성화).
ORdy_SelMax
BOOL
1 = OCmd_SelMax 준비(HMI 버튼 활성화).
ORdy_SelMin
BOOL
1 = OCmd_SelMin 준비(HMI 버튼 활성화).
공개 InOut 구성원
데이터 유형
설명
BusObj
BUS_OBJ
버스 구성 요소
BUS_OBJ 구조
구성원
데이터 유형
설명
Inp_Cmd
DINT
어설션 입력 명령
Out_Cmd
DINT
결과 명령
Inp_CmdLLH
DINT
일반적으로 높은 레벨에 대한 입력 명령
Out_CmdLLH
DINT
결과 라인 레벨 높음 명령
Inp_Sts
DINT
어설션 입력 상태
Out_Sts
DINT
결과 상태
Inp_CmdAck
DINT
명령어 승인 어설션 입력
Out_CmdAck
DINT
결과 명령 승인
Inp_SeverityMax
DINT
입력: 최대 경보 심각도
Out_SeverityMax
DINT
최대 경보 심각도 결과
Cfg_CmdMask
DINT
명령에 대한 전파 마스크
Cfg_CmdLLHMask
DINT
라인 레벨 높음 명령에 대한 전파 마스크
Cfg_StsMask
DINT
상태에 대한 전파 마스크
Ref_Index
DINT
버스 배열 인덱스
연산

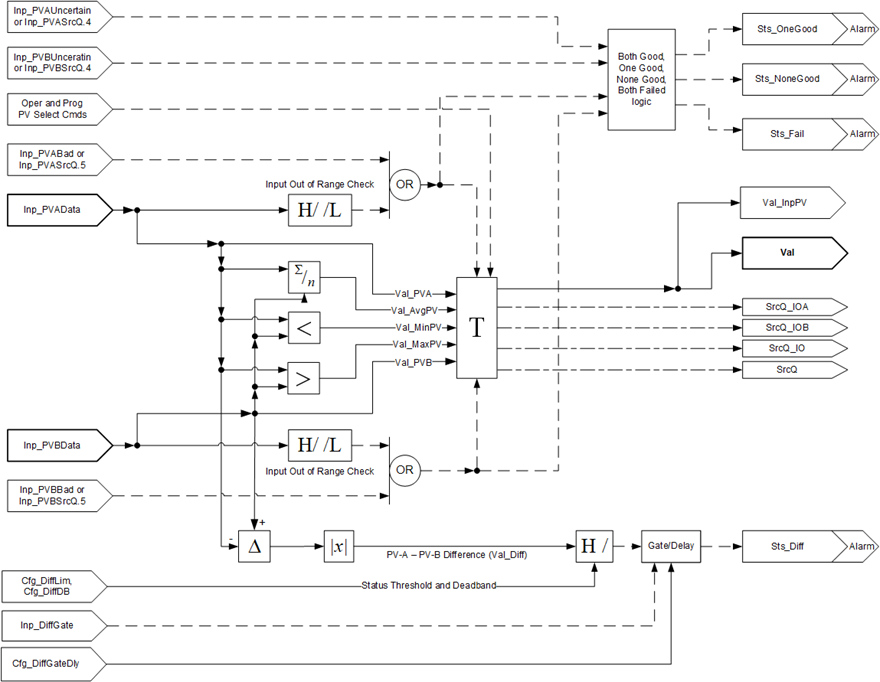

이 다이어그램은 PAID 명령어의 기능을 보여줍니다.
PAID_operation
경보
이러한 구성원에 대한 이산 태그 기반 경보가 정의됩니다.
구성원
경보 이름
설명
Sts_Fail
Alm_Fail
두 센서 PV가 불량이거나 범위를 벗어날 때 발생합니다.
Sts_Diff
Alm_Diff
두 센서 PV 사이에 높음 신호 차이가 감지되어 구성된 제한을 초과하면 발생합니다.
Sts_NoneGood
Alm_NoneGood
PV의 품질이 양호하지 않은 경우(예: 둘 다 불확실한 경우) 발생합니다.
Sts_OneGood
Alm_OneGood
한 PV만 품질이 양호한 경우 발생합니다.
경보를 사용 또는 사용되지 않음으로 표시하고 이산 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식을 사용하여 경보 요소에 액세스합니다.
PAIDTag.@Alarms.AlarmName.AlarmElement

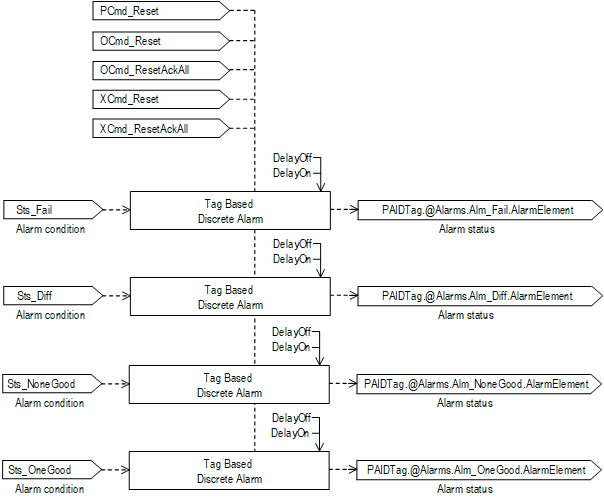

명령어의 모든 경보를 동시에 재설정하고 재설정 및 승인하는 프로그램, 오퍼레이터, External 명령(경보 세트)이 있습니다. 이 다이어그램은 명령어가 PDO 명령어와 상호 작용하는 방식을 보여줍니다.
PAID_alarminteraction
초기화
명령어는 명령어 최초 실행에서 정상적으로 초기화됩니다. Inp_InitializeReq = 1로 설정하여 재초기화를 요청합니다. 올바른 초기화의 경우 코드의 온라인 편집을 수행하는 동안 명령어를 추가할 때 Inp_InitializeReq = 1(기본값)인지 확인합니다.
HMI용 문자열 구성
FactoryTalk View에 표시된 대로 HMI 페이스 플레이트 및 Logix Designer 대화 상자의 문자열을 구성합니다.
  • 설명
  • 그래픽 기호 레이블
  • HMI 페이스 플레이트 호출용 디스플레이 라이브러리
  • 명령어 이름
  • 영역 이름
  • URL 링크
  • 추가 정보
  • 선택한 아날로그 PV 엔지니어링 단위 - Val 구성원의 단위 메타데이터, Val.@Units.
  • 아날로그 입력 A 설명 - Inp_PVAData 구성원의 레이블 메타데이터, Inp_PVAData.@Label.
  • 아날로그 입력 B 설명 – Inp_PVBData 구성원의 레이블 메타데이터, Inp_PVBData.@Label.
  • 탐색 객체 태그 이름 출력 허용 – PAID 구성원 Val 태그의 탐색 메타데이터.
  • 탐색 객체 태그 이름 입력 A 허용 – PAID 구성원 Inp_PVAData 태그의 탐색 메타데이터.
  • 탐색 객체 태그 이름 입력 B 허용 – PAID 구성원 Inp_PVBData 태그의 탐색 메타데이터.
PAID 명령어 모니터링
모니터링을 위해 프로세스 객체의 PlantPAx 라이브러리에서 작업자 페이스 플레이트를 사용합니다.
연산 상태 플래그에 영향
아니요.
주 폴트/부 폴트
이 명령어에만 해당되는 것은 없습니다. 배열 인덱스 폴트의 경우 배열을 통한 인덱스를 참조하세요.
실행
래더 다이어그램
조건/상태
수행한 작업
사전 스캔
렁-출력-조건이 거짓으로 해제됩니다.
명령어 최초 실행
각 실행마다 자동으로 지워지는 모든 명령은 해제되고 무시됩니다.
PSet_Owner 및 Val_Owner가 0으로 설정됩니다.
명령어는 정상 실행됩니다.
렁-입력-조건이 거짓임
렁-출력-조건이 거짓으로 해제됩니다.
각 실행마다 자동으로 지워지는 모든 명령은 해제되고 무시됩니다.
PSet_Owner 및 Val_Owner가 0으로 설정됩니다.
래치된 경보가 재설정됩니다.
Clear Bus Object 명령 및 HMI 버스 객체 인덱스
비활성화, 활성화, 억제, 모든 경보 억제 해제 수신 시 Bus 명령을 실행합니다.
Bus 명령 상태 전파를 실행합니다.
내부 타이머가 재설정됩니다.
렁-입력-조건이 참임
렁-출력-조건을 렁-입력-조건으로 설정합니다.
명령어가 실행됩니다.
사후 스캔
렁-출력-조건이 거짓으로 해제됩니다.
함수 블록 다이어그램
조건/상태
수행한 작업
사전 스캔
EnableOut이 거짓으로 해제됩니다.
명령어 최초 실행
각 실행마다 자동으로 지워지는 모든 명령은 해제되고 무시됩니다.
PSet_Owner 및 Val_Owner가 0으로 설정됩니다.
명령어는 정상 실행됩니다.
명령어 최초 스캔
함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 거짓임
EnableOut이 거짓으로 해제됩니다.
각 실행마다 자동으로 지워지는 모든 명령은 해제되고 무시됩니다.
PSet_Owner 및 Val_Owner가 0으로 설정됩니다.
래치된 경보가 재설정됩니다.
Clear Bus Object 명령 및 HMI 버스 객체 인덱스
비활성화, 활성화, 억제, 모든 경보 억제 해제 수신 시 Bus 명령을 실행합니다.
Bus 명령 상태 전파를 실행합니다.
내부 타이머가 재설정됩니다.
EnableIn이 참임
EnableOut이 참으로 설정됩니다.
명령어가 실행됩니다.
사후 스캔
EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
구조화된 텍스트
구조화된 텍스트에서 정상 스캔 중에 EnableIn은 항상 참입니다. 명령어는 로직에서 활성화한 컨트롤 경로에 있을 때 실행됩니다.
조건/상태
수행한 작업
사전 스캔
함수 블록 다이어그램 표의 사전 스캔을 참조하십시오.
명령어 최초 실행
함수 블록 다이어그램 표에서 명령어 최초 실행을 참조하십시오.
EnableIn이 참임
함수 블록 다이어그램 표의 EnableIn이 참인 경우를 참조하십시오.
사후 스캔
함수 블록 다이어그램 표에서 사후 스캔을 참조하십시오.
예
이 예에서는 PAID 명령어를 사용하여 2개의 아날로그 입력 신호(이중 센서, 이중 송신기)를 사용하여 1개의 아날로그 프로세스 변수(Process Variable, PV)를 모니터링합니다. PAID 명령어를 사용하면 한 센서, 다른 센서 또는 각 센서의 평균, 최소 또는 최대를 선택할 수 있습니다. 두 입력 신호의 차이가 구성된 한계를 초과하면 경보가 발생합니다.
이 예에서 한 응용 프로그램은 두 개의 아날로그 센서(A, B)를 사용합니다. 이러한 아날로그의 평균은 별도의 응용 프로그램 요소를 컨트롤하기 위해 로직의 다른 곳에서 사용됩니다.
Inp_PVAData 및 Inp_PVBData 매개 변수는 두 개의 아날로그 송신기 값에 연결됩니다. 이러한 각 센서의 폴트 상태는 잘못된 명령어 입력(예: Inp_PVABad)과 관련이 있습니다. 그런 다음 출력 매개 변수 Val, Sts_PVBad 및 Sts_PVUncertain을 Inp_PVData, Inp_PVUncertain 및 Inp_ChanFault에 연결하여 컨트롤할 수 있습니다.

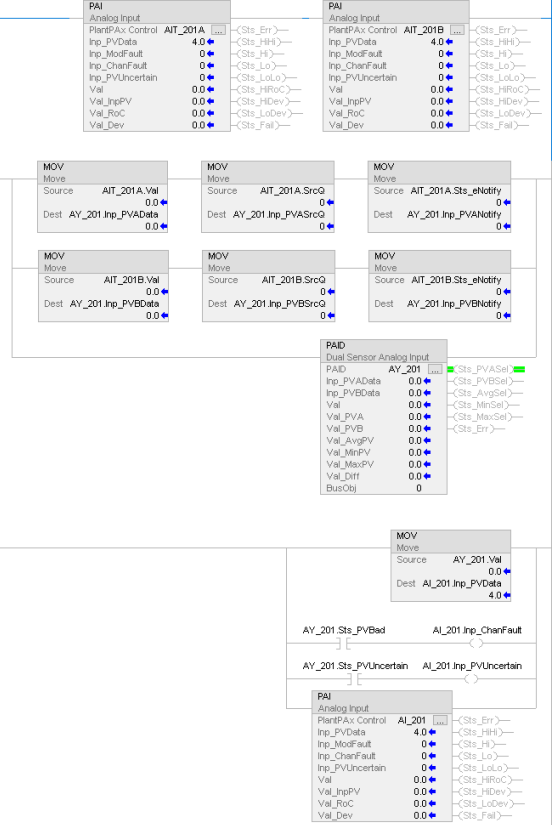

래더 다이어그램
PAID_example_LD

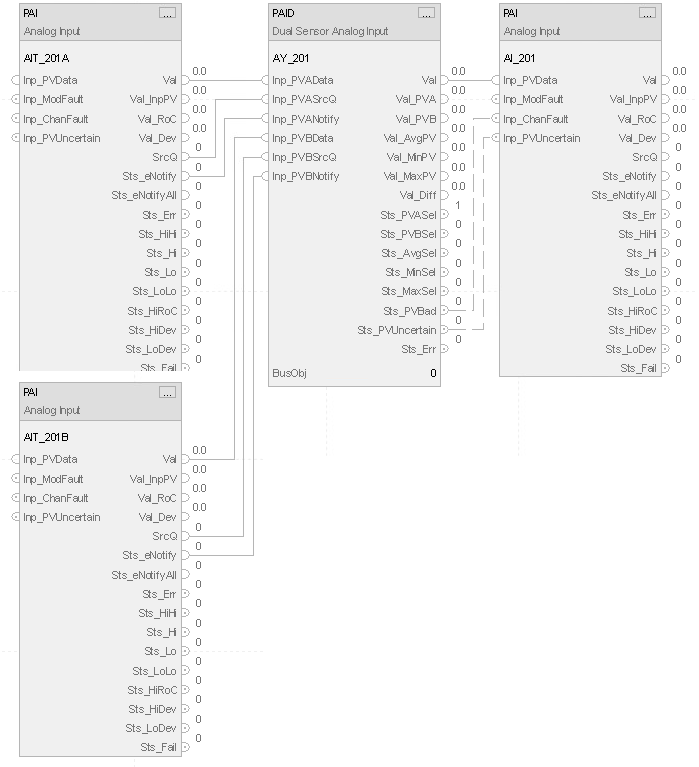

함수 블록 다이어그램
PAID_example_FBD
구조화된 텍스트
PAI(AIT_201A);
PAI(AIT_201B);
AY_201.Inp_PVAData := AIT_201A.Val;
AY_201.Inp_PVASrcQ := AIT_201A.SrcQ;
AY_201.Inp_PVANotify := AIT_201A.Sts_eNotify;
AY_201.Inp_PVBData := AIT_201B.Val;
AY_201.Inp_PVBSrcQ := AIT_201B.SrcQ;
AY_201.Inp_PVBNotify := AIT_201B.Sts_eNotify;
PAID(AY_201,0);
AI_201.Inp_PVData := AY_201.Val;
AI_201.Inp_ChanFault := AY_201.Sts_PVBad;
AI_201.Inp_PVUncertain := AY_201.Sts_PVUncertain;
PAI(AI_201);
의견을 작성 부탁드립니다.
이 자료에 대한 문의사항이나 요청사항이 있습니까? 여기에 요청사항을 작성 부탁드립니다.
Normal
