부울 배타적 OR(BXOR)

피연산자	데이터 유형	형식	설명
BXOR tag	FBD_BOOLEAN_XOR	구조	BXOR 구조

입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 선택하지 않으면 명령이 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 설정 상태입니다.
In1	BOOL	첫 번째 부울 입력. 기본값은 해제 상태입니다.
In2	BOOL	두 번째 부울 입력. 기본값은 해제 상태입니다.

출력 구성원	데이터 유형	설명
EnableOut	BOOL	명령어의 활성화 여부를 나타냅니다.
Out	BOOL	명령어에 대한 출력.

입력 피연산자(왼쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
In1	BOOL	첫 번째 부울 입력.
In2	BOOL	두 번째 부울 입력.

출력 피연산자(오른쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
Out	BOOL	명령어에 대한 출력.

조건/상태	수행한 작업
사전 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
Tag.EnableIn이 거짓임	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
Tag.EnableIn이 참임	EnableIn 및 EnableOut 비트가 참으로 설정됩니다. 이 명령어는 작동 섹션에서 설명한 바와 같이 실행됩니다.
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	N/A
정상 스캔	Out = In1 XOR In2
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A

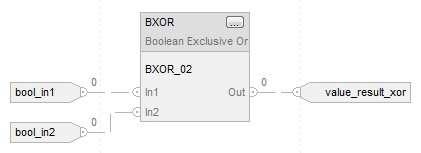

bool_in1 값:	bool_in2 값:	value_result_xor 값:
0	0	0
0	1	1
1	0	1
1	1	0
