비트별 논리부정(NOT)

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Source	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	즉시 태그	논리부정 연산 수행할 값 //부동에는 REAL 및 LREAL 데이터 유형이 포함됩니다. 팁: 부동 소수점 입력이 정수로 변환되어 오버플로를 유발할 수 있습니다.
Dest	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	태그	명령어의 결과를 저장하는 태그. 팁: 대상 유형이 부동인 경우 결과 값이 부동 소수점으로 변환됩니다.

피연산자	데이터 유형	형식	설명
NOT	FBD_CONVERT	태그	NOT 구조

입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 거짓이면 명령어가 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 참입니다.
Source	DINT	NOT 연산 수행할 값.

출력 구성원	데이터 유형	설명
EnableOut	BOOL	명령어가 활성화되었을 때 폴트 없이 실행되었는지를 나타냅니다.
Dest	DINT	명령어의 결과.

입력 피연산자(왼쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
Source (top)	SINT USINT INT UINT DINT UDINT LINT ULINT REAL LREAL	NOT 연산 수행할 값.

출력 피연산자(오른쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
Dest	DINT UDINT LINT ULINT	함수의 결과.

Source의 비트:	Dest의 비트:
0	1
1	0

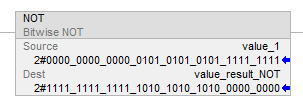

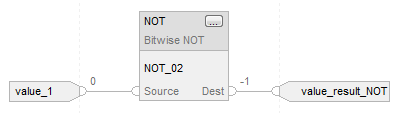

컨트롤러	연산 상태 플래그에 영향
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	조건부
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	예

조건/상태	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정 Dest는 설명 섹션에서 설명한 대로 설정됩니다.
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
EnableIn이 거짓임	EnableOut을 EnableIn으로 설정
EnableIn이 참임	EnableOut을 EnableIn으로 설정 Dest는 설명 섹션에서 설명한 대로 설정됩니다.
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
정상 스캔	Dest = NOT Source
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A
