출력 보상 지정

Logix Designer

응용 프로그램 태그 편집기를 사용하여 출력 보상 데이터 배열 태그를 지정할 수 있습니다. 데이터 유형은 각 액추에이터의 특성을 설정하여 각 출력 비트에 대한 상세 정보를 정의합니다. 배열 인덱스는 출력 비트 번호에 해당합니다. 가장 높은 보정된 출력 비트의 번호는 이 배열의 최소 크기를 정의합니다. 출력 보상에 대한 변경사항은 즉시 적용됩니다.

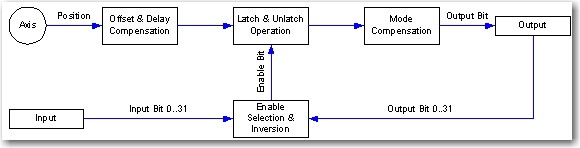

다음 다이어그램은 축, 입력 및 출력 간의 관계에 대한 출력 보상의 효과를 보여줍니다

오프셋 및 지연 보상

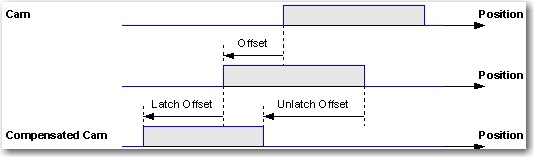

오프셋은 위치 보상을 제공하는 반면 래치 및 래치 해제 지연은 래치 및 래치 해제 작업에 대한 시간 지연 보상을 제공합니다. 다음 다이어그램은 보상 값이 출력 캠 요소에 미치는 영향을 보여줍니다.

캠 범위는 출력 캠 요소의 왼쪽 및 오른쪽 캠 위치에 의해 정의됩니다. 보정된 캠 범위는 캠 범위, 오프셋 및 래치 및 래치 해제 오프셋에 의해 정의됩니다. 래치 및 래치 해제 오프셋은 현재 속도 v에 의해 정의됩니다.

래치 오프셋 = v * 래치 지연

래치 해제 오프셋 = v * 래치 해제 지연

결과 보상 오프셋은 실제로 캠 시작 위치와 캠 끝 위치 간의 차이보다 클 수 있습니다.

다음 수식은 출력 캠 요소의 기간에 대한 보상 값의 영향을 보여줍니다.

보정된 기간 = 기간 + 래치 지연 - 래치 해제 지연

모드 보상

선택된 모드에 따라 보정된 출력 비트는 이 테이블에 따라 설정됩니다.

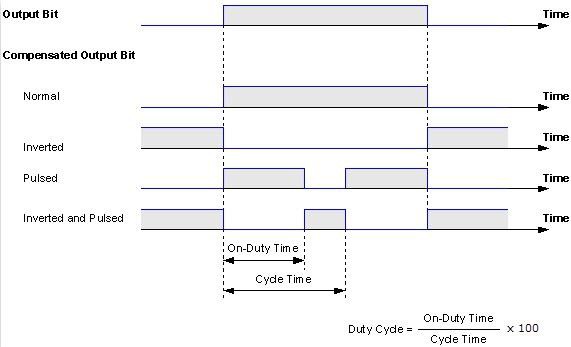

다음 다이어그램은 출력 비트의 모드, 주기 시간 및 듀티 사이클의 효과를 보여줍니다.

출력 보상 배열 검사

다음 출력 보상 배열 검사는 MAOC 명령어와 함께 사용됩니다.
