MVC 배선 및 프로그래밍 예

이 항목에는 Guard I/O 모듈을 배선하는 방법과 응용 프로그램의 안전 제어 부분의 명령어 프로그래밍 방법을 보여줍니다.

배선도

이 프로그래밍 다이어그램은 메인 밸브 제어(MVC) 명령어의 입력과 출력을 보여줍니다.

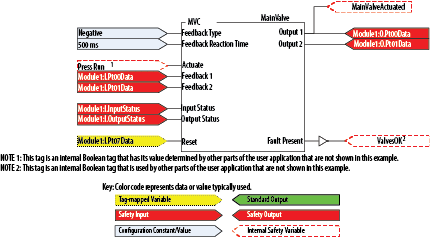

프로그래밍 다이어그램

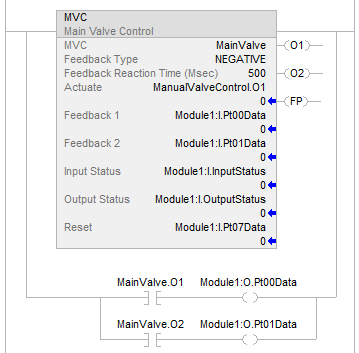

래더 다이어그램

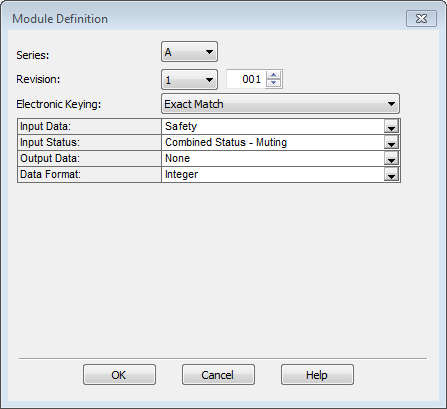

모듈 정의

다음 섹션에서는 프로그래밍 소프트웨어를 사용하여 Guard I/O 모듈 구성 피연산자를 설정하는 방법에 대한 예제를 제공합니다.

Rockwell Automation은 표시된 것과 같이

전자 키 지정

에 대해

정확히 일치

를 선택할 것을 권장합니다.

호환 일치

(Compatible Match)를 선택하는 것도 가능합니다.

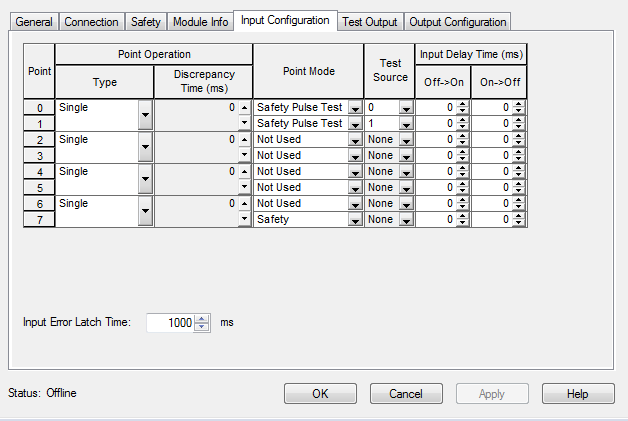

모듈 입력 구성

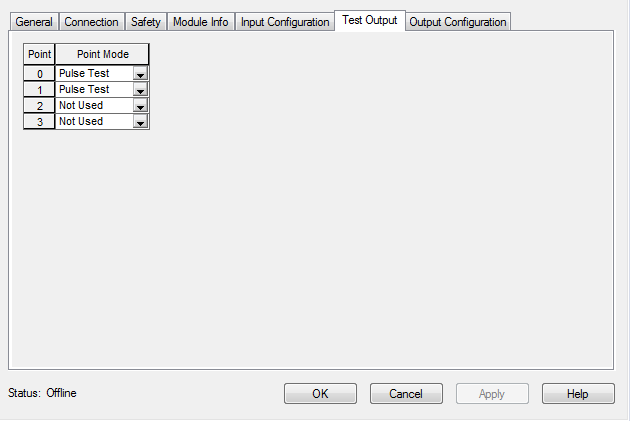

모듈 테스트 출력 구성

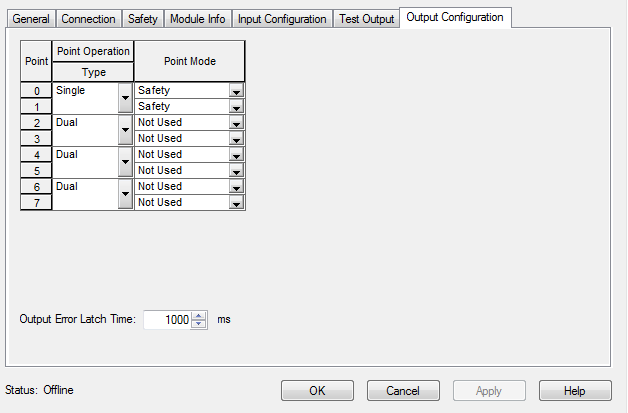

모듈 출력 구성
