EPMS 배선 및 프로그래밍 예

이 항목에는 Guard I/O 모듈을 배선하는 방법과 응용 프로그램의 안전 제어 부분에서 사용되는 명령어가 나와 있습니다.

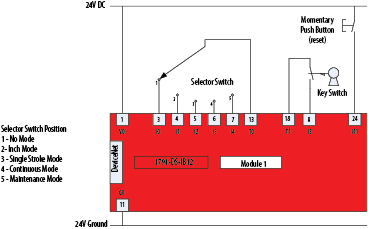

배선도

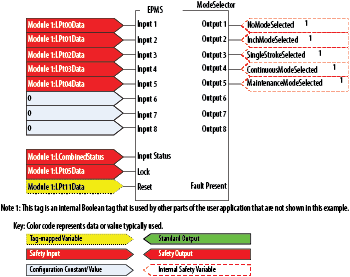

프로그래밍 다이어그램

다음 프로그래밍 다이어그램에는 입력 및 출력 관련 명령어를 보여줍니다.

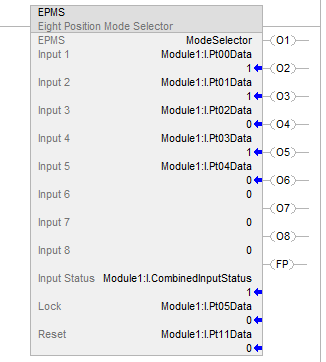

래더 다이어그램

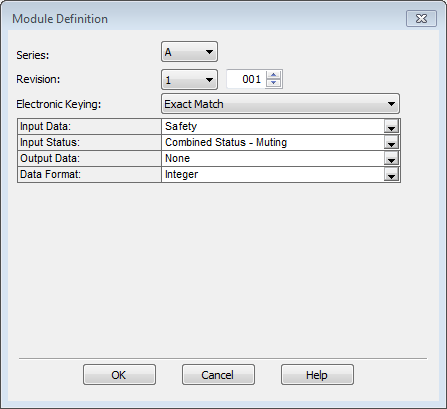

모듈 정의

다음 섹션에서는 프로그래밍 소프트웨어를 사용하여

Guard I/O

모듈 구성 피연산자를 설정하는 방법에 대한 예를 제공합니다.

Rockwell Automation에서는 표시된 것과 같이

전자 키 지정

에 대해

정확히 일치

를 선택할 것을 권장합니다.

호환

일치

(Compatible Match)도 가능합니다.

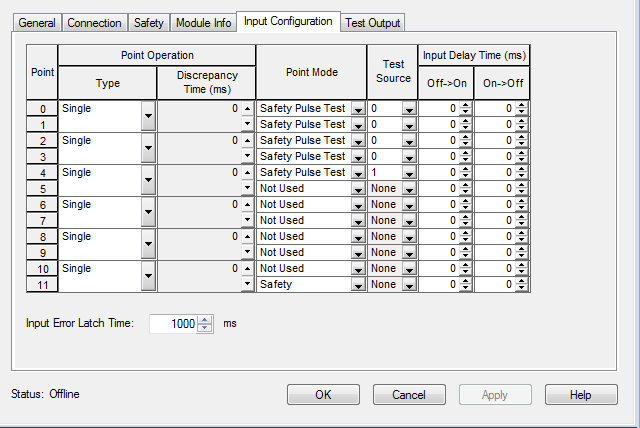

모듈 입력 구성

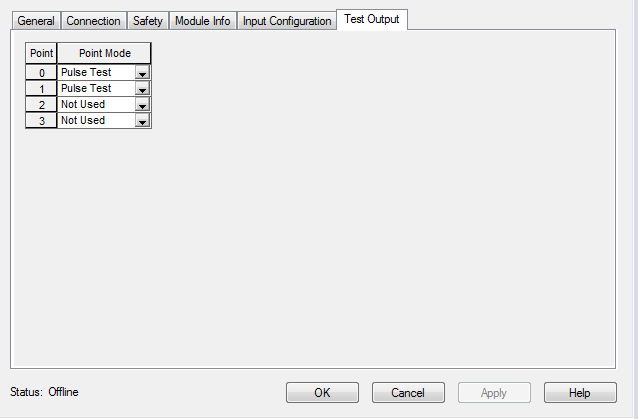

모듈 출력 구성
