클러치 브레이크 배선-프로그래밍 예

아래는 프레스 안전 적용에서 3-클러치 브레이크 명령어(CBIM, CBSSM 및 CBCM), 캠샤프트 모션 모니터(CSM), 크랭크샤프트 위치 모니터(CPM) 등 일부 금속 성형 명령어의 사용 예입니다.

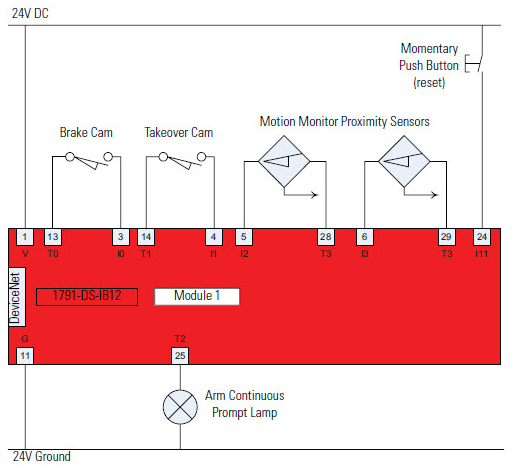

배선도

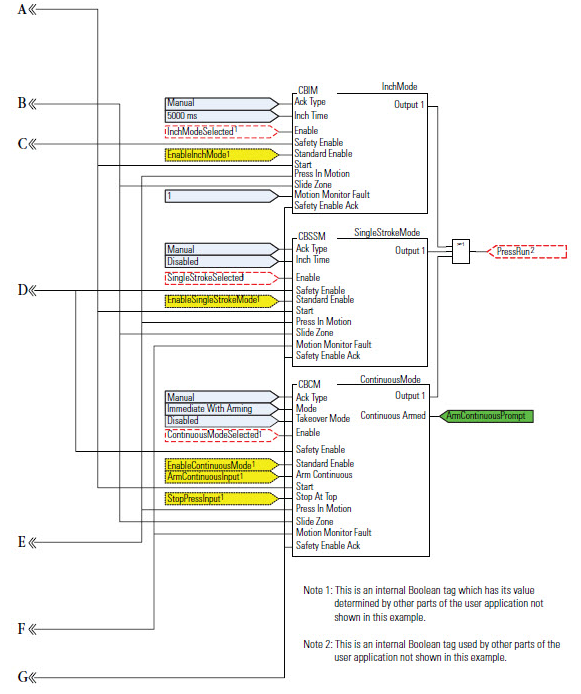

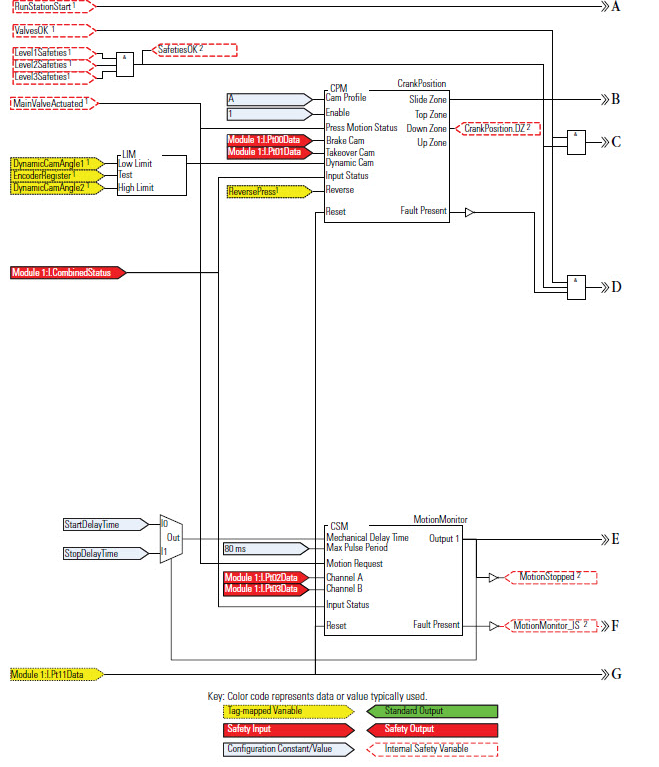

프로그래밍 다이어그램

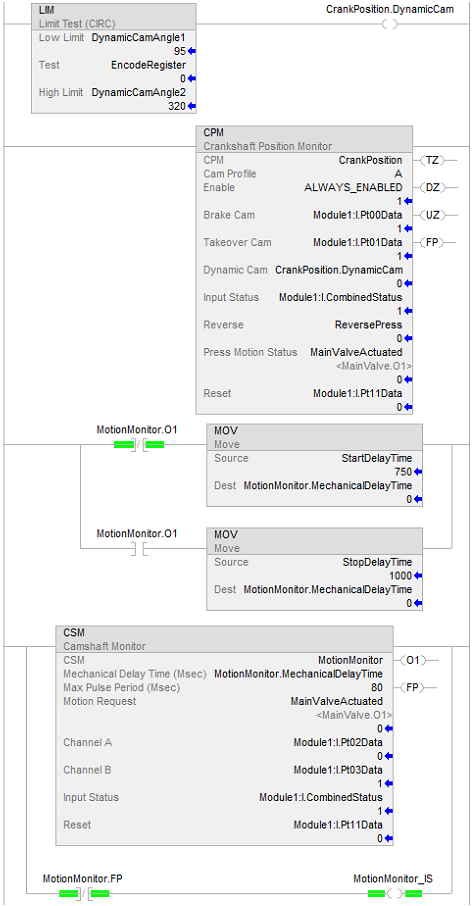

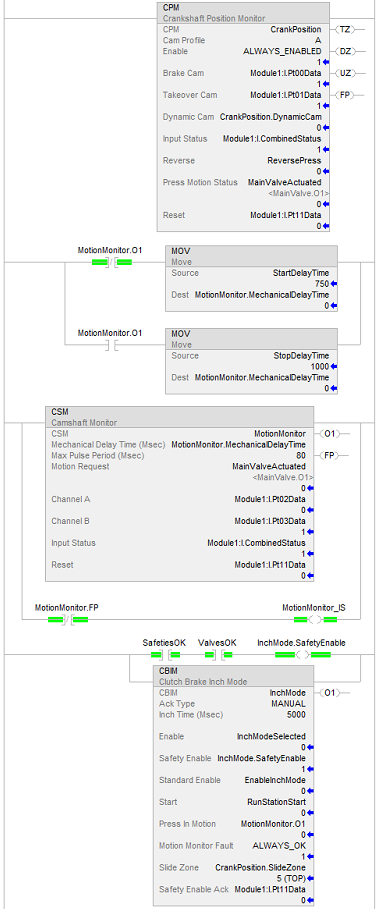

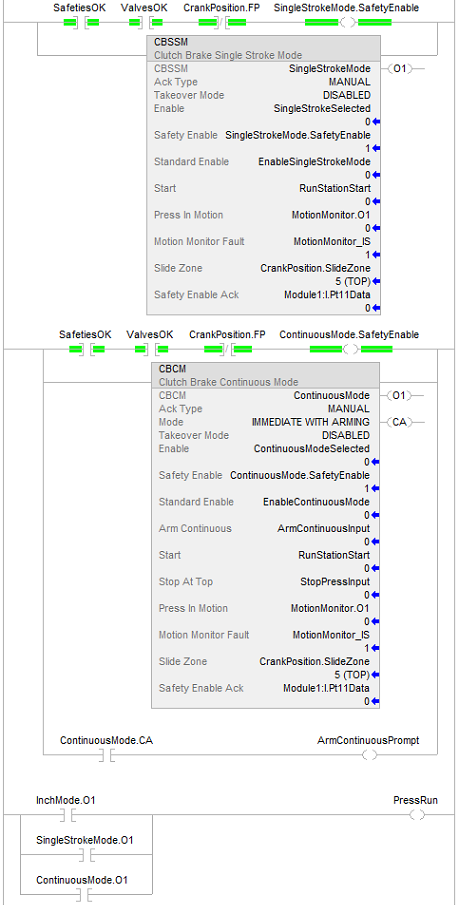

래더 다이어그램

이 프로그래밍 소프트웨어는 제시된 바와 같이 입력을 구성하고

Guard I/O

모듈의 출력 파라미터를 테스트하는 데 사용됩니다.

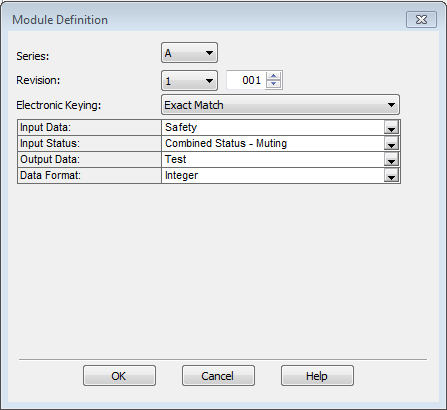

모듈 정의

Rockwell Automation은

전자 키 지정

목록에서

정확히 일치

를 선택하기를 권장합니다.

호환 일치

(Compatible Match)를 선택할 수도 있습니다.

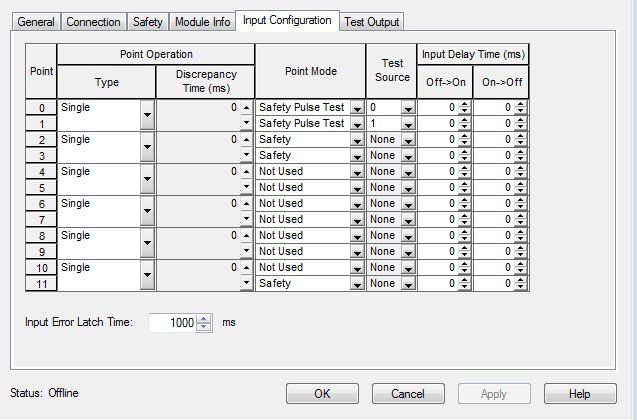

모듈 입력 구성

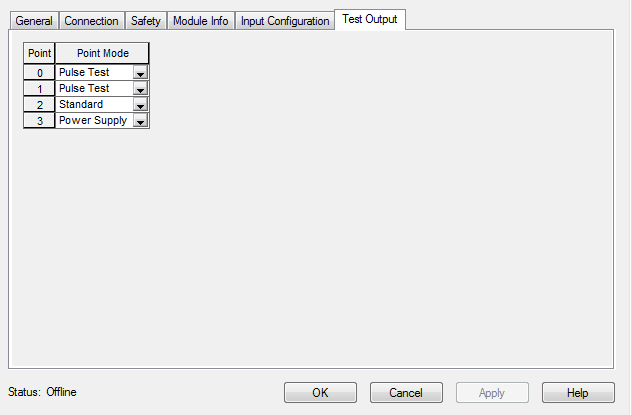

모듈 테스트 출력 구성
