AVC 배선 및 프로그래밍 예

이 섹션에서는 응용 프로그램의 안전 제어 부분에 명령어를 프로그래밍하는 방법을 보여줍니다.

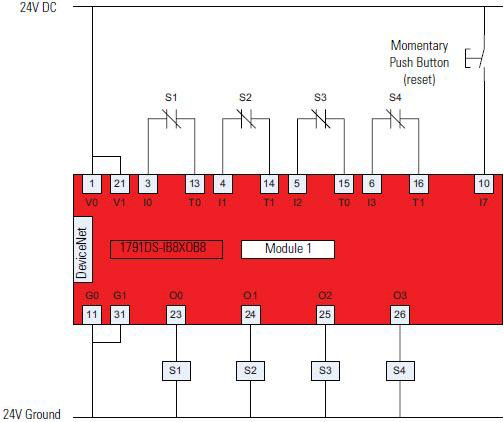

배선도

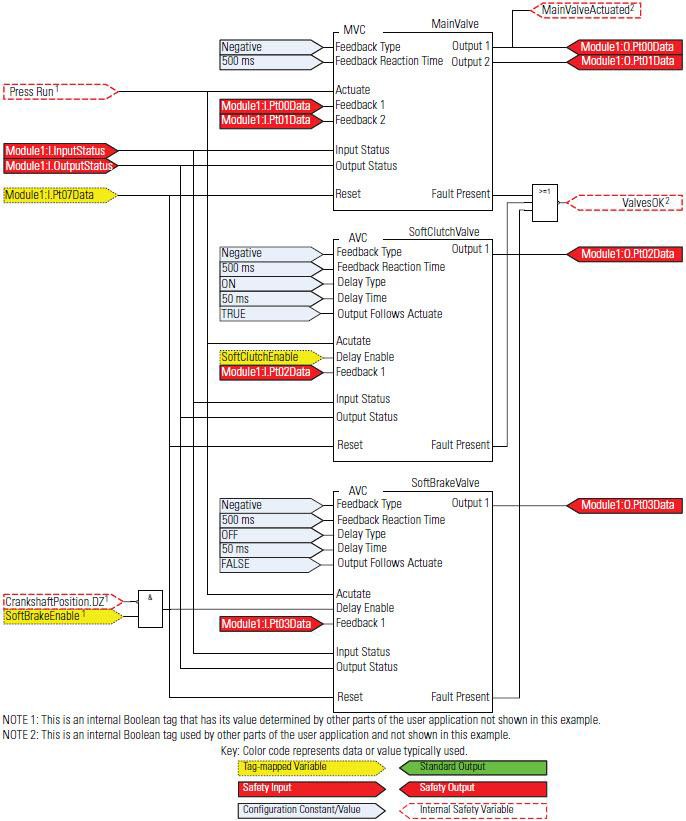

프로그래밍 다이어그램

이 프로그래밍 다이어그램은 메인 밸브 제어(MVC) 명령어와 함께 사용되는 보조 밸브 제어(AVC) 명령어를 보여줍니다.

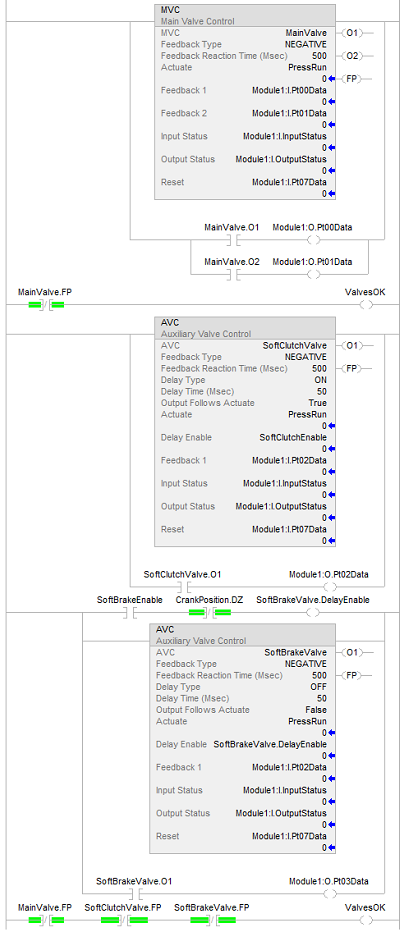

래더 다이어그램

Logix Designer 응용 프로그램은 그림과 같이 Guard I/O의 입력을 구성하고 출력 피연산자를 테스트하는 데 사용됩니다.

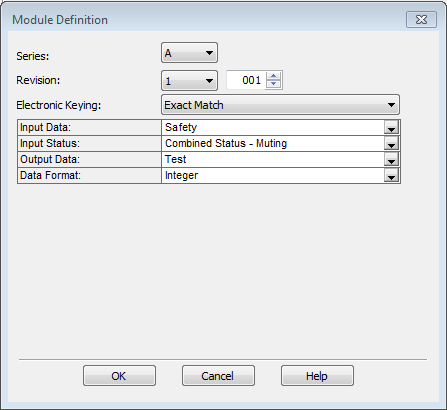

모듈 정의

Rockwell Automation

은 제시된 바와 같이 정확히 일치(Exact Match)의 사용을 권장합니다. 그러나 전자 키 지정(Electronic Keying)을 호환 일치(Compatible Match)로 설정하는 것은 허용됩니다.

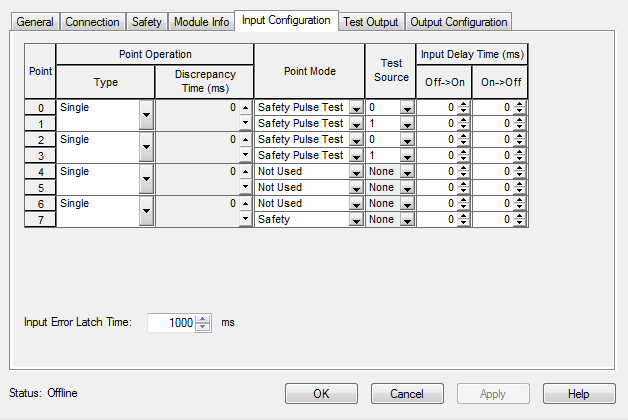

모듈 입력 구성

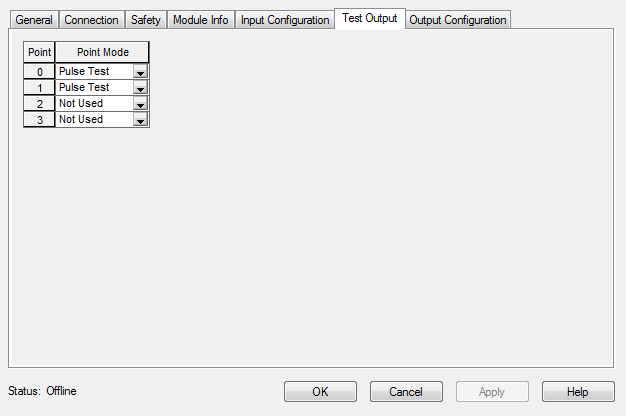

모듈 테스트 출력 구성

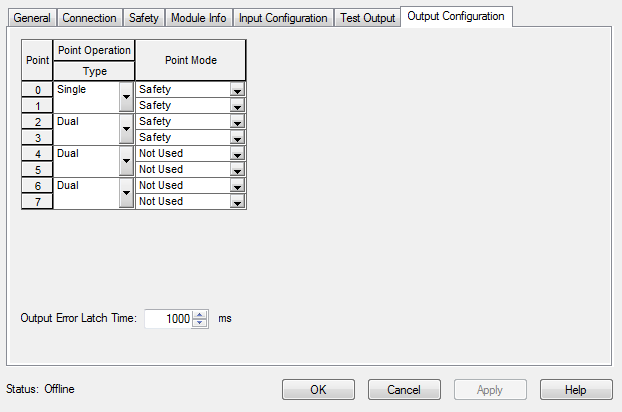

모듈 출력 구성
