정수로 변환(BCD_TO)
이 표에는 이 명령어를 지원하는 컨트롤러 및 응용 프로그램이 나와 있습니다.
아키텍처 | 표준 응용 프로그램 | 안전 응용 프로그램 |
|---|---|---|
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러 | 예 | 아니요 |
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러 | 예 | 예 |
BCD_TO 명령어는 BCD 값(Source)을 10진수 값으로 변환하고 결과를 Destination에 저장합니다.
팁:
Logix Designer 버전 36에서 이 명령어의 니모닉이 FRD에서 BCD_TO 변경되었습니다.
사용 가능한 언어
래더 다이어그램
함수 블록 다이어그램
펑션 블록 다이어그램은 다음 요소를 지원합니다.
FBD 블록
구조화된 텍스트
이 명령어는 구조화된 텍스트에서 사용할 수 없습니다.
중요:
다음과 같은 경우 작업 시 예외가 발생할 수 있습니다.
- 출력 태그 피연산자가 덮어써집니다.
- 구조 피연산자의 구성원이 덮어써집니다.
- 지정된 경우를 제외하고 여러 명령어에서 구조 피연산자를 공유합니다.
명령어 내에서 숫자 데이터 유형을 혼합하기 위한 데이터 변환 규칙이 있습니다. 데이터 변환 항목을 참조하십시오.
래더 다이어그램
피연산자 | 데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러 | 데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러 | 형식 | 설명 |
Source | SINT INT DINT | SINT INT DINT LINT USINT UINT UDINT ULINT | 즉시 태그 | 십진수로 변환할 값 |
Destination | SINT INT DINT | SINT INT DINT LINT USINT UINT UDINT ULINT | 태그 | 결과를 저장하는 태그 |
함수 블록 다이어그램
FBD 블록
피연산자 | 유형 | 형식 | 설명 |
FRD 태그 | FBD_CONVERT | 구조 | FRD 구조 |
FBD_CONVERT 구조
입력 매개 변수 | 데이터 유형 | 설명 |
EnableIn | BOOL | 활성화 입력. 선택하지 않으면 명령이 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 설정 상태입니다. |
Source | DINT | 변환 명령어에 대한 입력. 유효값 = 모든 정수 |
출력 매개 변수 | 데이터 유형 | 설명 |
EnableOut | BOOL | 활성화 출력. |
Dest | DINT | 변환 명령어의 결과. |
설명
BCD_TO 명령어는 BCD 값(Source)을 10진수 값으로 변환하고 결과를 Destination에 저장합니다.
이 수식은 소스가 32비트인 경우의 계산에 사용됩니다.
대상 =(16#소스8*10
7
)+ (16#소스7*106
)+ (16#소스6*105
)+( 16#소스5*104
)+ (16#소스4*103
)+(16#소스3*102
)+ (16#소스2*101
)+( 16#소스1*100
)예:
소스 = 16#1234_567E
대상 = (1*10
7
)+(2*106
)+(3*105
)+ (4*104
)+(5*103
)+(6*102
)+(7*101
)+ (14*100
)=12345684연산 상태 플래그에 영향
주 폴트/부 폴트
컨트롤러 | 연산 상태 플래그에 영향 |
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러 | 조건부, 항목을 참조하십시오. |
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러 | 예 |
이 명령어에만 해당되는 것은 없습니다. 피연산자 관련 폴트는 공통 특성 항목을 참조하십시오.
실행
래더 다이어그램
조건/상태 | 수행한 작업 |
사전 스캔 | N/A |
렁-입력-조건이 거짓임 | 렁-출력-조건을 렁-입력-조건으로 설정합니다. |
렁-입력-조건이 참임 | 렁-출력-조건을 렁-입력-조건으로 설정합니다. Dest = BCD 값이 있는 소스의 10진수 값입니다. |
사후 스캔 | N/A |
함수 블록 다이어그램
FBD 블록
조건/상태 | 수행한 작업 |
사전 스캔 | N/A |
EnableIn이 거짓임 | EnableOut을 EnableIn으로 설정합니다. |
EnableIn이 참임 | Dest = 오버플로가 발생하는 경우 BCD 값이 있는 소스의 10진수 값입니다 EnableOut을 거짓으로 해제합니다. 그렇지 않으면 EnableOut을 참으로 설정합니다. |
명령어 최초 스캔 | N/A |
명령어 최초 실행 | N/A |
사후 스캔 | N/A |
예
래더 다이어그램

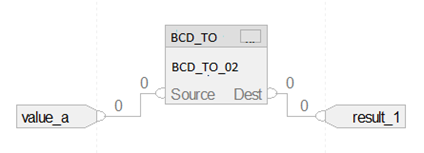

펑션 블록
