문자열 삭제(String Delete, DELETE)
이 정보는
CompactLogix
5370, ControlLogix
5570, Compact GuardLogix
5370, GuardLogix
5570, Compact GuardLogix
5380, CompactLogix
5380, ControlLogix
5580, GuardLogix
5580 및 ControlLogix 5590 컨트롤러에 적용됩니다.DELETE 명령어는 문자열에서 ASCII 문자를 제거합니다.
사용 가능한 언어
래더 다이어그램
펑션 블록
이 명령어는 함수 블록에서 사용할 수 없습니다.
구조화된 텍스트
DELETE(Source,Qty,Start,Dest);
피연산자
명령어 내에서 혼합된 데이터 유형을 위한 데이터 변환 규칙이 있습니다. 데이터 변환 항목을 참조하십시오.
래더 다이어그램과 스트럭쳐드 텍스트
피연산자 | 유형 | 형식 | 설명 | 참고 |
|---|---|---|---|---|
Source | ANY_STRING | 태그 | 문자를 삭제할 문자열이 포함된 태그 | 문자열 유형은 문자열의 최대 문자 길이가 82자인 기본 STRING 데이터 유형. 문자열에 대해 구성 가능한 길이의 문자로 작성한 새로운 문자열 유형입니다. |
Quantity | SINT INT DINT | 즉시 태그 | 삭제할 문자 수 | Start + Quantity는 Source의 길이에 1을 더한 값보다 작거나 같아야 합니다. |
Start | SINT INT DINT | 즉시 태그 | 삭제할 첫 번째 문자의 위치 | 1과 소스의 DATA 크기 사이의 숫자를 입력합니다. |
Destination | 문자열 유형 | 태그 | 결과를 저장할 태그 |
스트럭처드 텍스트 내 식의 구문에 대한 자세한 내용은 구조화된 텍스트 구문 항목을 참조하십시오.
설명
DELETE 명령어는 Source에서 하나 이상의 문자를 삭제(제거)하고 Destination에 나머지 문자를 저장합니다.
- Start 위치 및 Quantity는 제거할 문자를 정의합니다.
- Source A와 Destination이 동일한 태그가 아니라면 Source A는 변경되지 않습니다.
연산 상태 플래그에 영향
아니요
주 폴트/부 폴트
마이너 폴트 발생 조건: | 폴트 유형 | 폴트 코드 |
|---|---|---|
소스 문자열 태그의 LEN 값이 Source 문자열 태그의 DATA 크기보다 큽니다. | 4 | 51 |
출력 문자열의 길이가 대상 문자열 태그의 DATA 크기보다 큽니다. | 4 | 52 |
Start 및 Quantity 값이 유효하지 않습니다. | 4 | 56 |
피연산자 관련 폴트에 대해서는 공통 특성 항목을 참조하십시오.
실행
래더 다이어그램
조건/상태 | Action |
|---|---|
사전 스캔 | N/A |
렁-입력-조건이 거짓임 | N/A |
렁-입력-조건이 참임 | 명령어가 실행됩니다. |
사후 스캔 | N/A |
구조화된 텍스트
조건/상태 | Action |
|---|---|
사전 스캔 | 래더 다이어그램 표의 사전 스캔을 참조하십시오. |
정상 실행 | 래더 다이어그램 표의 렁-입력-조건이 참인 경우를 참조하십시오. |
사후 스캔 | 래더 다이어그램 표에서 사후 스캔 섹션을 참조하십시오. |
예
터미널의 ASCII 정보에는 머리글 문자가 들어 있습니다. 컨트롤러가 데이터를 읽은 후(term_read.EM이 켜짐), DELETE 명령어가 헤더 문자를 제거합니다. 그런 다음 컨트롤러는 메시지 텍스트를 사용하거나 이를 다른 장치로 전달할 수 있습니다.

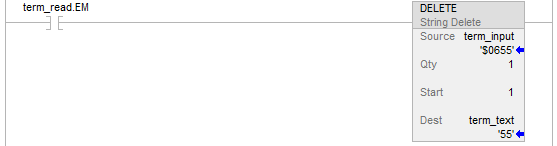

래더 다이어그램
구조화된 텍스트
IF term_read.EM THEN
DELETE(term_input,1,1,term_text);
term_read.EM := 0;
END_IF;
