문자열 연결(String Concatenate, CONCAT)

이 정보는 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370, GuardLogix 5570, Compact GuardLogix 5380, CompactLogix 5380, ControlLogix 5580, GuardLogix 5580 및 ControlLogix 5590 컨트롤러에 적용됩니다.

CONCAT 명령어는 ASCII 문자를 문자열 끝에 추가합니다.

사용 가능한 언어

래더 다이어그램

펑션 블록

이 명령어는 함수 블록에서 사용할 수 없습니다.

구조화된 텍스트

CONCAT(SourceA,SourceB,Dest);

피연산자

명령어 내에서 혼합된 데이터 유형을 위한 데이터 변환 규칙이 있습니다. 데이터 변환에 대한 자세한 내용은 데이터 변환 항목을 참조하십시오.

래더 다이어그램과 스트럭쳐드 텍스트

피연산자	유형	형식	설명	참고
Source A	ANY_STRING	태그	초기 문자가 포함된 태그	문자열 유형은 문자열의 최대 문자 길이가 82자인 기본 STRING 데이터 유형. 문자열에 대해 구성 가능한 길이의 문자로 작성한 새로운 문자열 유형입니다.
Source B	ANY_STRING	태그	종료 문자가 포함된 태그
Destination	ANY_STRING	태그	결과를 저장하는 태그

스트럭처드 텍스트 내 식의 구문에 대한 자세한 내용은 구조화된 텍스트 구문 항목을 참조하십시오.

설명

CONCAT 명령어는 Source A의 문자를 Source B의 문자와 결합하여 결과를 Destination에 저장합니다.

Source A의 문자가 먼저 오고, 그 다음에 Source B의 문자가 옵니다.

Source A와 Destination이 동일한 태그가 아니라면 Source A는 변경되지 않습니다.

연산 상태 플래그에 영향

아니요

주 폴트/부 폴트

마이너 폴트 발생 조건:	폴트 유형	폴트 코드
문자열 태그의 LEN 값이 문자열 태그의 DATA 크기보다 큽니다.	4	51
Source A와 Source B의 합계 길이가 문자열 태그의 DATA 크기보다 큽니다.	4	51

배열 인덱싱 폴트의 경우 배열을 통한 인덱스 항목을 참조하십시오.

실행

래더 다이어그램

조건	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	N/A
렁-입력-조건이 참임	명령어가 실행됩니다.
사후 스캔	N/A

구조화된 텍스트

조건	수행한 작업
사전 스캔	래더 다이어그램 표의 사전 스캔을 참조하십시오.
정상 실행	래더 다이어그램 표의 렁-입력-조건이 참인 경우를 참조하십시오.
사후 스캔	래더 다이어그램 표에서 사후 스캔 섹션을 참조하십시오.

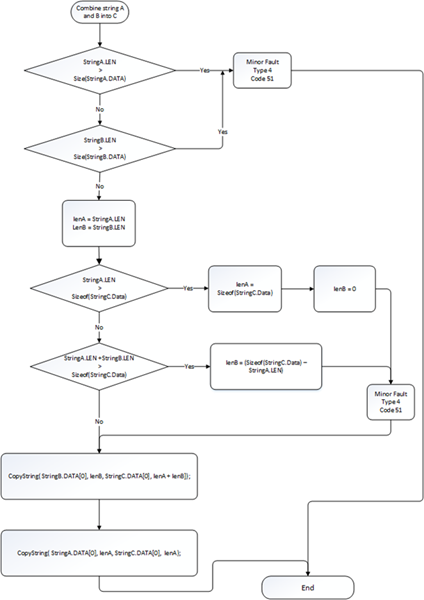

문자열 연결 흐름도

예

래더 다이어그램

구조화된 텍스트

CONCAT(string_1,string_2,msg);

ASCII 문자열 명령어
