문자열 -> DINT(STOD)

이 정보는 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370, GuardLogix 5570, Compact GuardLogix 5380, CompactLogix 5380, ControlLogix 5580, GuardLogix 5580 및 ControlLogix 5590 컨트롤러에 적용됩니다.

문자열을 DINT로(String to DINT, STOD) 명령어는 정수의 ASCII 표현을 정수 또는 REAL 값으로 변환합니다.

사용 가능한 언어

래더 다이어그램

펑션 블록

이 명령어는 함수 블록에서 사용할 수 없습니다.

구조화된 텍스트

STOD(Source,Dest);

피연산자

명령어 내에서 혼합된 데이터 유형에 대한 데이터 변환 규칙이 있습니다. 데이터 변환
을 참조하세요.

래더 다이어그램과 스트럭쳐드 텍스트

피연산자	유형	형식	설명	참고
Source	문자열 유형	태그	ASCII 값을 포함하는 태그	문자열 유형은 기본 STRING 데이터 유형 사용자가 작성한 모든 새 문자열 유형
Destination	SINT INT DINT	태그	정수 값을 저장할 태그	Source 값이 부동 소수점 수인 경우 명령어는 대상 데이터 유형에 관계없이 숫자의 비소수 부분만 변환합니다.

식의 구문에 대한 자세한 내용은 스트럭쳐드 텍스트 구문
을 참조하십시오.

설명

STOD 명령어는 Source를 정수로 변환하고 Destination에 결과를 저장합니다.

이 명령어는 양수 및 음수를 변환합니다.

Source 문자열에 숫자가 아닌 문자가 포함되어 있으면 STOD는 첫 번째 연속 숫자 집합을 변환합니다.

이 명령어는 숫자 앞에 있는 빼기 기호를 제외한 최초 제어 문자 또는 숫자가 아닌 문자는 건너뜁니다.

문자열에 구분 기호(예: /)로 구분된 여러 개의 숫자 그룹이 포함되어 있는 경우 명령어는 첫 번째 숫자 그룹만 변환합니다

연산 상태 플래그에 영향

래더 다이어그램에서만. 연산 상태 플래그
를 참조하십시오.

주 폴트/부 폴트

유형	Code	원인	복구 방법
4	51	문자열 태그의 LEN 값이 문자열 태그의 DATA 크기보다 큽니다.	문자열 유형 태그의 LEN 구성원에 쓰고 있는 명령어가 없는지 확인합니다. LEN 값에 문자열에 포함되는 문자의 수를 입력합니다.
4	53	출력 수가 대상 데이터 유형의 제한을 초과합니다.	ASCII 값의 크기를 줄이거나 대상에 대해 더 큰 데이터 유형을 사용합니다.

피연산자 관련 폴트에 대해서는 공통 속성
을 참조하십시오.

실행

래더 다이어그램

조건	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	N/A
렁-입력-조건이 참임	명령어가 실행됩니다. Destination이 지워집니다. 명령어에서 Source를 변환합니다.
사후 스캔	N/A

구조화된 텍스트

조건	Action
사전 스캔	이전 래더 다이어그램 표의 사전 스캔을 참조하십시오.
정상 실행	이전 래더 다이어그램 표의 렁-입력-조건이 참을 참조하십시오.
사후 스캔	이전 래더 다이어그램 표의 사후 스캔을 참조하십시오.

예

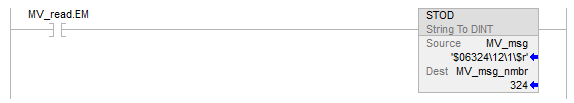

MV_read.EM이 설정된 경우 STOD 명령어는 MV_msg의 첫 번째 숫자 집합을 정수 값으로 변환합니다. 이 명령어는 최초 제어 문자($06)를 건너뛰고 구분 기호(\)에서 중지합니다.

래더 다이어그램

구조화된 텍스트

IF MV_read.EM THEN

STOD(MV_msg,MV_msg_nmbr);

MV_read.EM := 0;

END_IF;

ASCII 변환 명령어
