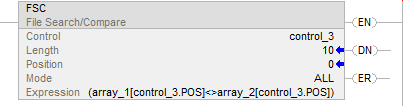

파일 검색 및 비교(File Search and Compare, FSC)

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Control	CONTROL	CONTROL	태그	연산의 제어 구조
Length	DINT	DINT	즉시	CONTROL 구조 .LEN을 나타냅니다.
Position	DINT	DINT	즉시	컨트롤(CONTROL) 구조 .POS를 나타냅니다
Mode	DINT	DINT	즉시	연산 배포 방법을 보여줍니다. INC, ALL을 선택하거나, 1 ~ 2147483647 범위의 수를 입력함
Expression	SINT INT DINT REAL STRING	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL String type	즉시 태그	태그 및/또는 연산자로 구분된 즉시 값으로 구성된 식

니모닉	데이터 유형	설명
.EN	BOOL	활성화 비트는 FSC 명령어가 활성화되었음을 나타냅니다.
.DN	BOOL	완료 비트는 명령어가 마지막 요소에서 작업한 경우에 설정됩니다(.POS = .LEN).
.ER	BOOL	에러 비트는 수정되지 않습니다.
.IN	BOOL	금지 비트는 FSC 명령어가 참인 비교를 감지했다는 것을 나타냅니다. 검색 작업을 계속하려면 이 비트를 해제해야 합니다.
.FD	BOOL	발견 비트는 FSC 명령어가 참인 비교를 감지했다는 것을 나타냅니다.
.LEN	DINT	길이는 명령어가 작업할 배열 내 요소의 수를 지정합니다.
.POS	DINT	위치에는 명령어가 현재 액세스하고 있는 요소의 위치가 표시됩니다.

실행할 작업:	선택할 모드:

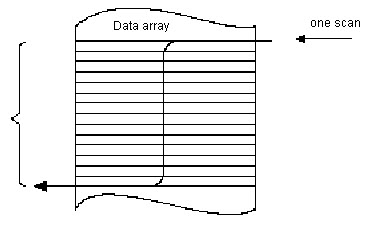

다음 명령어로 계속 실행하기 전에 지정된 배열 내 모든 요소에서 작업합니다.	모든
배열 작업을 여러 스캔에 분배합니다. 스캔당 작업할 요소의 수(1 ~ 2147483647)를 입력합니다.	숫자

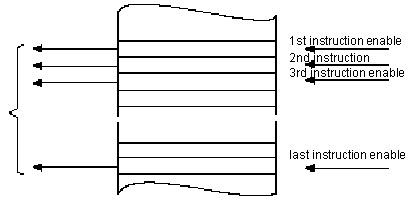

EnableIn이 거짓에서 참으로 바뀔 때마다 배열 내 요소 하나를 조작합니다.	증가

연산자 작용 대상:	사용 형식:	예
피연산자 1개	연산자(피연산자)	ABS(태그)
피연산자 2개	operand_a 연산자 operand_b	tag_b + 5 tag_c AND tag_d (tag_e**2) MOD (tag_f / tag_g)

순서	연산
1	( )
2	ABS, ACOS, ASIN, ATAN, COS, DEG, BCD_TO, LN, LOG, RAD, SIN, SQRT, TAN, TO_BCD, TRUNC
3	**
4	- (부정), NOT, !
5	*, /, MOD
6	- (빼기), +
7	AND
8	XOR
9	OR
10	<, <=, >, >=, =, <>
11	&&
12	^^
13	||

연산자	설명
=	같음
<	보다 작음
<=	보다 작거나 같음
>	보다 큼
>=	보다 크거나 같음
<>	같지 않음

컨트롤러	연산 상태 플래그에 영향
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	아니요
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	예

메이저 폴트는 다음과 같은 경우에 발생합니다.	폴트 유형	폴트 코드
.POS < 0 또는 .LEN < 0	4	21

조건/상태	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	FSC 흐름도(렁-출력-조건이 거짓임) 참조
렁-입력-조건이 참임	FSC 흐름도(렁-출력-조건이 참임) 참조
사후 스캔	N/A
