파일 평균(AVE)

이 표에는 이 명령어를 지원하는 컨트롤러 및 응용 프로그램이 나와 있습니다.

아키텍처	표준 응용 프로그램	안전 응용 프로그램
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	예	아니요
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	예	예

AVE 명령어는 한 세트의 값의 평균값을 계산합니다.

사용 가능한 언어

래더 다이어그램

펑션 블록

이 명령어는 함수 블록에서 사용할 수 없습니다.

구조화된 텍스트

이 명령어는 구조화된 텍스트에서 사용할 수 없습니다.

피연산자

명령어 내에서 혼합된 데이터 유형을 위한 데이터 변환 규칙이 있습니다. 데이터 변환을 참조하십시오.

래더 다이어그램

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Array Tag	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	태그	이 배열에 있는 값의 평균을 찾습니다. 평균을 내기 위한 요소 그룹의 첫 번째 요소를 지정합니다. 첨자에 CONTROL.POS를 사용하지 마세요.
Dimension to vary	DINT	DINT	즉시 (0, 1, 2)	사용할 차원 차원 순서: array[0,1,2]
Destination	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	태그	연산 결과
Control	CONTROL	CONTROL	태그	연산의 제어 구조
Length	DINT	DINT	즉시	평균값 계산에 사용할 배열 내 요소 수
Position	DINT	DINT	즉시	명령어가 액세스하고 있는 현재 요소를 식별하는 지정 배열의 오프셋입니다. 초기값은 일반적으로 0입니다.

Length 및 Position(제어 태그의 .LEN 및 .POS에 해당)은 의사 피연산자입니다. 자세한 내용은 의사 피연산자 초기화 항목을 참조하십시오.

설명

AVE 명령어는 한 세트의 값의 평균값을 계산합니다.

중요: Length로 인해 명령어가 지정된 변경할 차원를 초과하지 않게 해야 합니다. 초과하는 경우, Destination이 부정확해집니다. 자세한 내용은 배열을 메모리 블록으로 보기를 참조하세요.

식 계산 중에 오버플로가 발생하거나 명령어가 배열의 끝을 지나서 읽을 경우 ER 비트를 설정하고 실행을 중지합니다.

연산 상태 플래그에 영향

컨트롤러	연산 상태 플래그에 영향
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	조건부, 연산 상태 플래그 참조하십시오.
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	예

주 폴트/부 폴트

이 명령어에만 해당되는 것은 없습니다. 피연산자 관련 폴트에 대해서는 공통 속성을 참조하십시오.

실행

래더 다이어그램

조건/상태	수행한 작업
사전 스캔	.EN 비트가 해제됩니다. .DN 비트가 해제됩니다. 사전 스캔 중에 .ER 비트가 0이면 모든 제어 비트(.DN, .EN, .EU, .EM, .UL, .IN, .FD)가 0으로 해제됩니다.
렁-입력-조건이 거짓임.	AVE 흐름도(거짓) 참조
렁-입력-조건이 참임.	AVE 명령어는 배열 내 지정된 모든 요소를 더한 다음에 요소의 개수로 나누어서 평균값을 계산합니다.
사후 스캔	N/A.

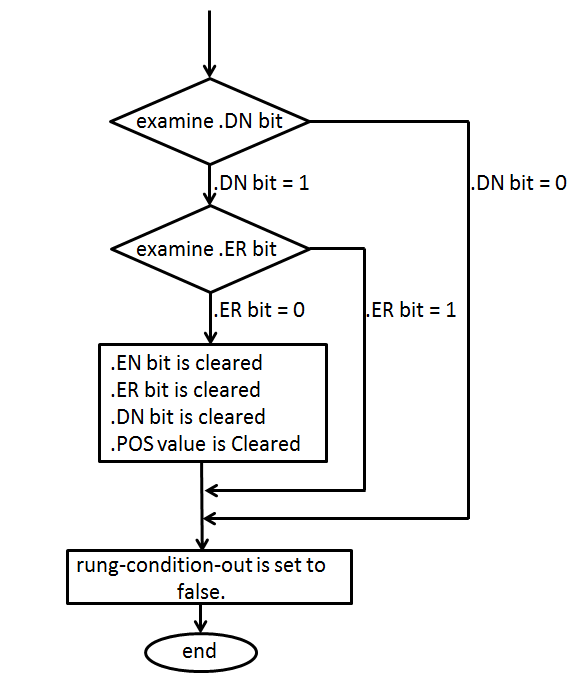

AVE 흐름도(거짓)

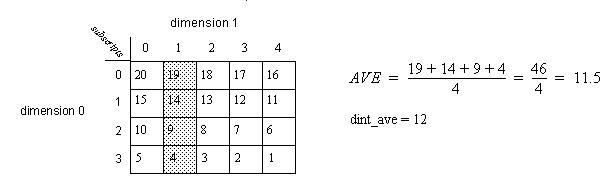

예 1

래더 다이어그램

예 2

래더 다이어그램
