파일 산술 및 로직(File Arithmetic and Logic, FAL)

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Control	CONTROL	CONTROL	태그	연산의 제어 구조
Length	DINT	DINT	즉시	CONTROL 구조 .LEN을 나타냅니다.
Position	DINT	DINT	즉시	컨트롤(CONTROL) 구조 .POS를 나타냅니다
Mode	DINT	DINT	즉시	연산 배포 방법을 보여줍니다. INC, ALL을 선택하거나, 1 ~ 2147483647 범위의 수를 입력함
Expression	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	즉시 태그	태그 및/또는 연산자로 구분된 즉시 값으로 구성된 식.
Destination	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	태그	식의 값이 대상에 저장됩니다.

니모닉	데이터 유형	설명
.EN	BOOL	활성화 비트는 FAL 명령어가 활성화되었음을 나타냅니다.
.DN	BOOL	완료 비트는 명령어가 마지막 요소에서 작업한 경우에 설정됩니다(.POS = .LEN).
.ER	BOOL	오버플로가 발생하면 두 플랫폼 모두 .ER을 설정하고 명령어 실행을 중지합니다. 다음 컨트롤러가 오버플로를 생성합니다. CompactLogix 5370 ControlLogix 5570
.LEN	DINT	길이는 FAL 명령어가 작동되는 배열의 요소 수를 지정합니다.
.POS	DINT	위치는 명령어가 시작될 때 0으로 초기화되고 루프가 작동할 때마다 증가합니다.

다음의 경우:	선택할 모드:

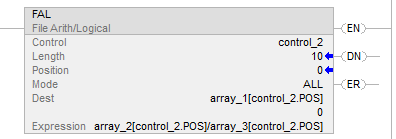

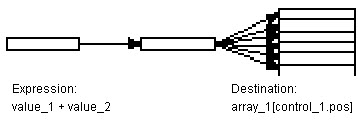

다음 명령어를 계속하기 전에 배열에서 지정된 모든 요소에 대한 연산을 수행합니다.	모든

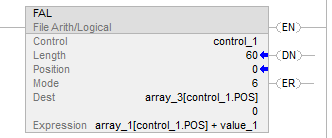

여러 스캔을 통해 배열 연산 배포. 스캔당 작업할 요소의 수(1 ~ 2147483647)를 입력합니다.	숫자

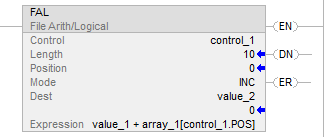

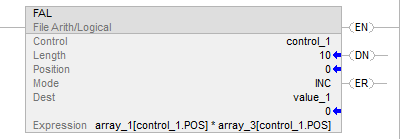

EnableIn이 거짓에서 참으로 바뀔 때마다 배열 내 요소 하나를 조작합니다.	증가

연산자 작용 대상:	사용 형식:	예
피연산자 1개	연산자(피연산자)	ABS(태그)
피연산자 2개	operand_a 연산자 operand_b	tag_b + 5 tag_c AND tag_d (tag_e**2) MOD (tag_f / tag_g)

순서	연산
1	( )
2	ABS, ACOS, ASIN, ATAN, COS, DEG, BCD_TO, LN, LOG, RAD, SIN, SQRT, TAN, TO_BCD, TRUNC
3	**
4	- (부정), NOT
	*, /, MOD
6	- (빼기), +
7	AND
8	XOR
9	OR

컨트롤러	연산 상태 플래그에 영향
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	아니요
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	예

메이저 폴트는 다음과 같은 경우에 발생합니다.	폴트 유형	폴트 코드
.POS < 0 또는 .LEN < 0	4	21

조건/상태	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정합니다. FAL 흐름도(렁-출력-조건이 거짓임) 참조
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정합니다. FAL 흐름도(렁-출력-조건이 참임) 참조
사후 스캔	N/A
