정보 모델 그래프 표시

FactoryTalk Optix
 프로젝트의 정보 모델을 그래프 형태로 시각화합니다.
팁: 프로젝트 정보 모델에 대한 자세한 내용은 정보 모델을 참조하십시오.
필수 구성 요소
DGML
 그래프의 그래프를 표시하는 응용 프로그램(예: DGML 편집기 구성 요소가 있는 Microsoft Visual Studio)을 설치합니다.
팁:
DGML
 파일에 대한 자세한 내용은 Directed Graph Markup Language(DGML) 참조 - Visual Studio (Windows) | Microsoft Learn을 참조하십시오.
  1. 정보 모델 그래프를 표시하려면
  2. 다음 중 하나를 수행합니다.
    • 속성
      에서 속성을 마우스 오른쪽 버튼으로 클릭합니다.
    • 프로젝트 보기
      에서 프로젝트 노드를 마우스 오른쪽 버튼으로 클릭합니다.
  3. 모델 분석
    을 선택한 후, 다음 중 하나를 선택합니다.
    • 정보 모델 그래프(프로젝트만)
      . 사용자 프로젝트와 관련된 노드, 유형 및 참조만 시각화합니다.
    • 정보 모델 그래프(OPCUA/코어 네임스페이스 무시)
      . OPC-UA 및 코어 네임스페이스를 제외한 사용자 프로젝트 및
      FTOptix
       모듈 네임스페이스의 노드, 유형 및 참조를 시각화합니다.
    • 정보 모델 그래프
      . 네임스페이스의 모든 노드, 유형 및 참조를 시각화합니다.

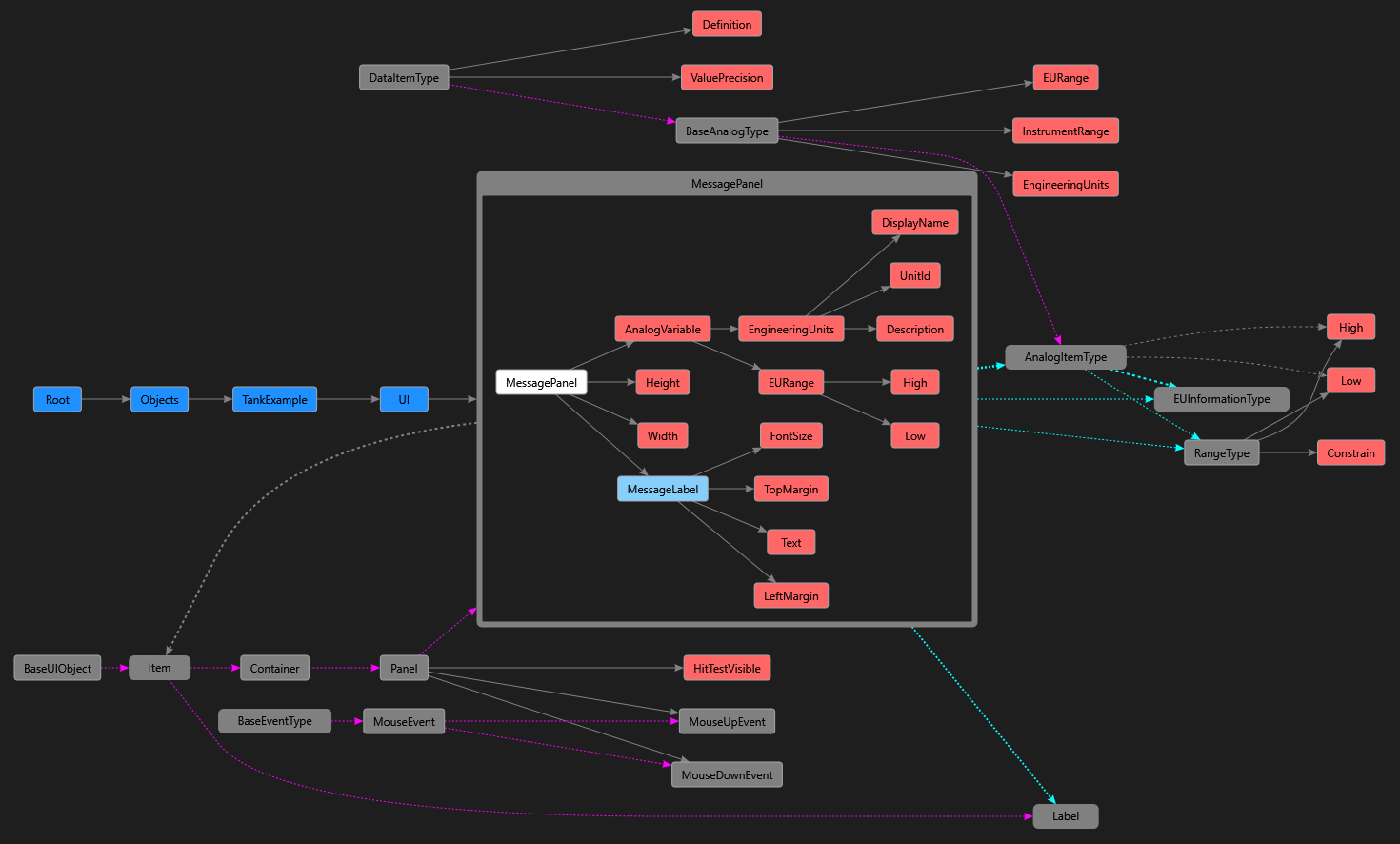

정보 모델 그래프 예시
