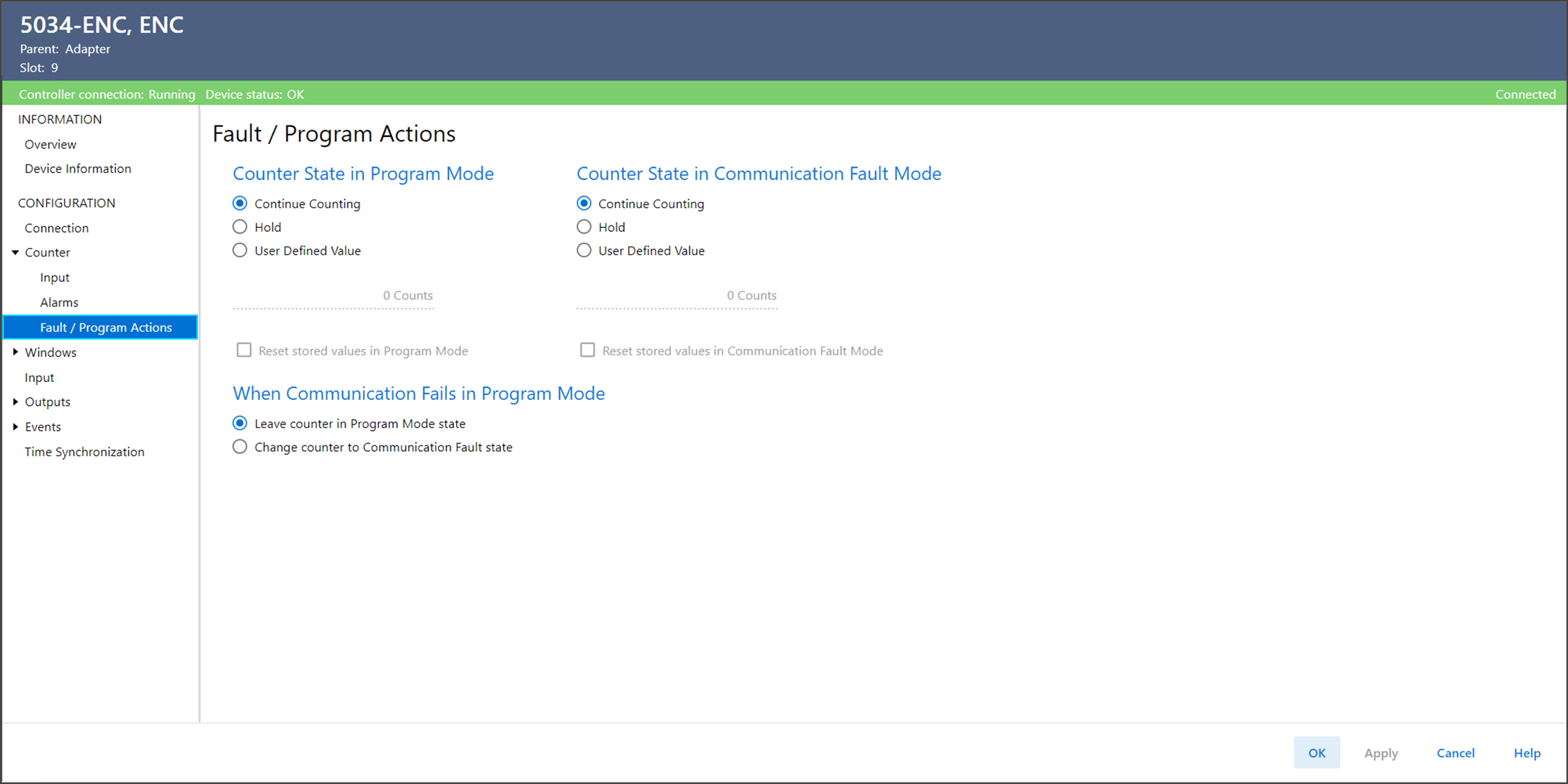

Counter – Fault/Program Actionsビュー

コントローラがプログラムモードまたは禁止モードに移行したときのカウンタの動作を指定します。プログラムモードまたは禁止モードでは、コントローラからのカウンタは無視され、カウンタは以下のように動作します。

Continue counting (カウントを継続)
Hold (保持) – 最後のカウントを保持し、コントローラがランモードに移行すると、このカウントからカウントを再開する。
User-defined value (ユーザ定義値) – カウントをユーザ定義の値に設定し、コントローラがランモードに遷移すると、この値からカウントを再開する。

「Counter State in Program Mode (プログラムモードでのカウンタの状態)」でUser-defined valueが 選択されているときに、カウントに設定する値を定義します。

コントローラがプログラムモードまたは禁止モードに移行したときに、格納されている値をリセットするかどうかを指定します。

通信フォルトが発生し、モジュールが通信フォルトモードになった後に、カウンタをどうするかを指定します。

Continue counting (カウントを継続)
Hold (保持) – 最後のカウントを保持し、コントローラがランモードに移行すると、このカウントからカウントを再開する。
User-defined value (ユーザ定義値) – カウントをユーザ定義の値に設定し、コントローラがランモードに遷移すると、この値からカウントを再開する。

「Counter State in Communication Fault Mode (通信フォルトモードでのカウンタの状態)」でUser-defined valueが 選択されているときに、カウントに設定する値を定義します。

通信フォルトが発生し、モジュールが通信フォルトモードになった後に、格納されている値をリセットするかどうかを指定します。

プログラムモードで通信が失敗した場合のカウンタの動作を指定します。

Leave counter in Program Mode state (カウンタをプログラムモード状態のまま保持する) – プログラムモードの動作に従う。
Change counter to Communication Fault Mode state (カウンタを通信フォルトモード状態に変更する) – 通信フォルトモードの動作に従う。
