Pagina Modbus Master
Utilizzare la pagina Modbus Master per configurare le impostazioni per la comunicazione Modbus come dispositivo master.

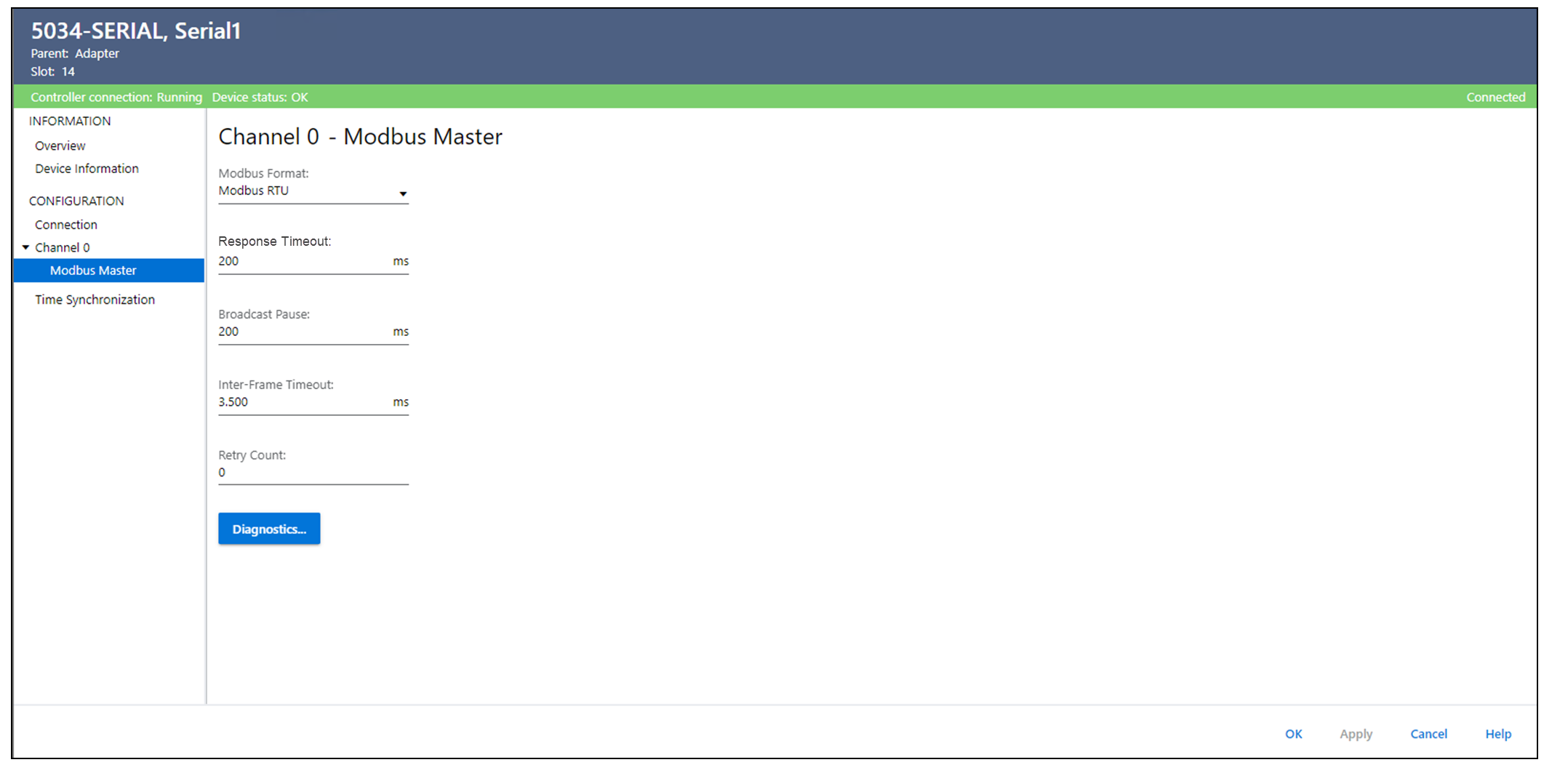

Esempio di pagina Modbus Master
Parametro | Definizione | Opzioni disponibili |
|---|---|---|
Modbus Format | Determina se il formato di trasmissione Modbus è Modbus Remote Terminal Unit (RTU) o Modbus ASCII. |
|
Response Timeout | Periodo minimo di tempo per cui Modbus Client aspetta una risposta dal server prima che possa iniziare una nuova trasmissione. | 0...3.600.000 (x1 ms) (default = 200) |
Broadcast Pause | Specifica il ritardo dopo l’invio dei dati. | 0...3.600.000 (x1 ms) (default = 200) |
Retry Count | Specifica il numero massimo di volte per cui ripetere la richiesta. | 0...127 (default = 0) |
Diagnostics | Quando lo stato del controllore è online, aprire la finestra di dialogo Diagnostics per visualizzare i contatori diagnostici per la gestione delle prestazioni e degli errori di Modbus Master. | – |
Baud Rate | Valore predefinito | Intervallo valido (μs) |
|---|---|---|
1200 | 58000 | 29000...65535000 |
2400 | 28000 | 14000...65535000 |
4800 | 14400 | 7200…65535000 |
9600 | 7200 | 3600…65535000 |
19200 | 3500 | 1750…65535000 |
38400 | 3500 | 1750…65535000 |
57600 | 3500 | 1750…65535000 |
115200 | 3500 | 1750…65535000 |
Baud Rate | Valore predefinito | Intervallo valido (μs) |
|---|---|---|
1200 | 64000 | 32000...65535000 |
2400 | 32000 | 16000...65535000 |
4800 | 16000 | 8000…65535000 |
9600 | 8000 | 4000…65535000 |
19200 | 3500 | 1750…65535000 |
38400 | 3500 | 1750…65535000 |
57600 | 3500 | 1750…65535000 |
115200 | 3500 | 1750…65535000 |
Selezionare Diagnostics per visualizzare le informazioni diagnostiche del canale Modbus Master.

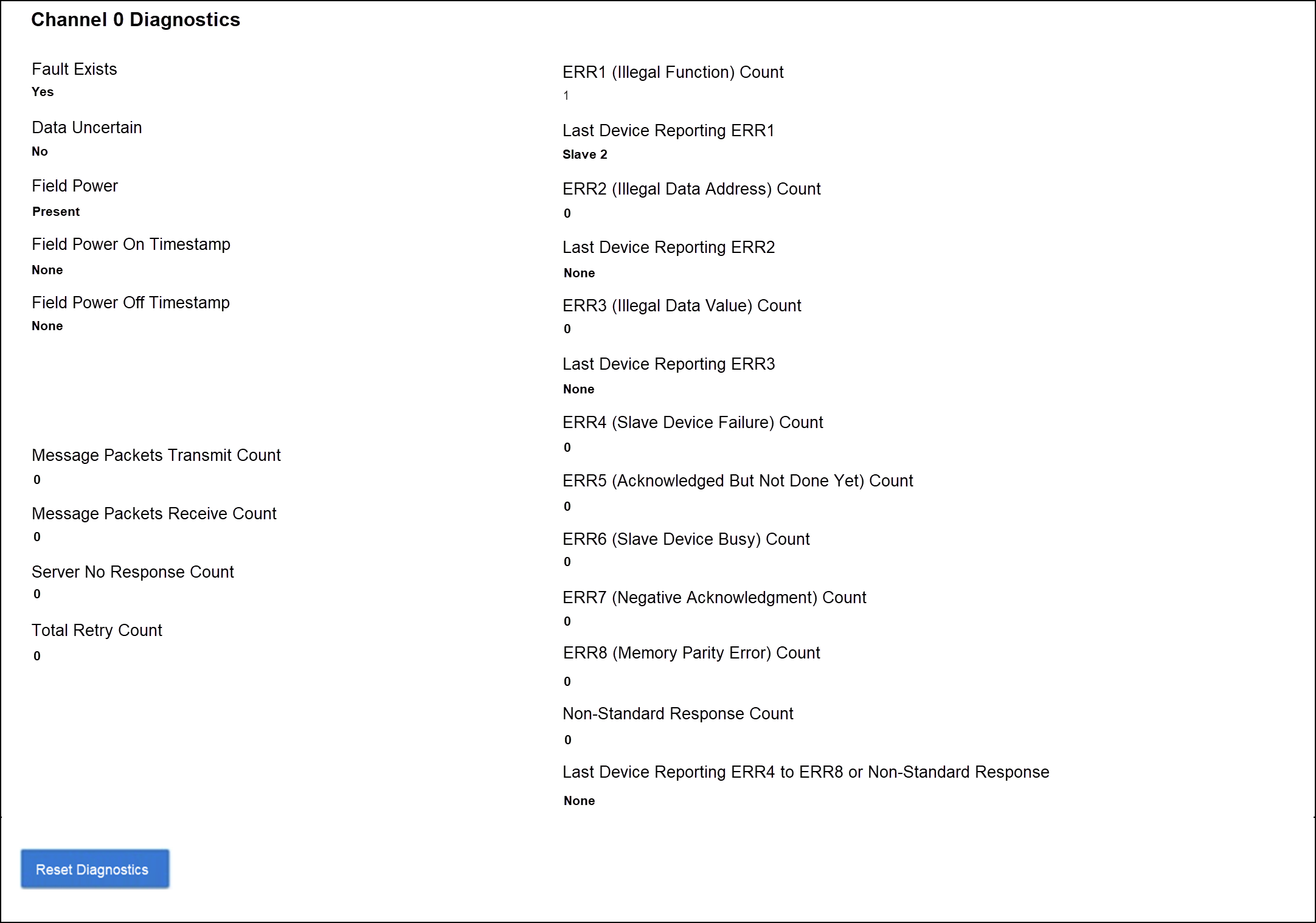

Esempio di finestra di dialogo Modbus Master Channel Diagnostics
