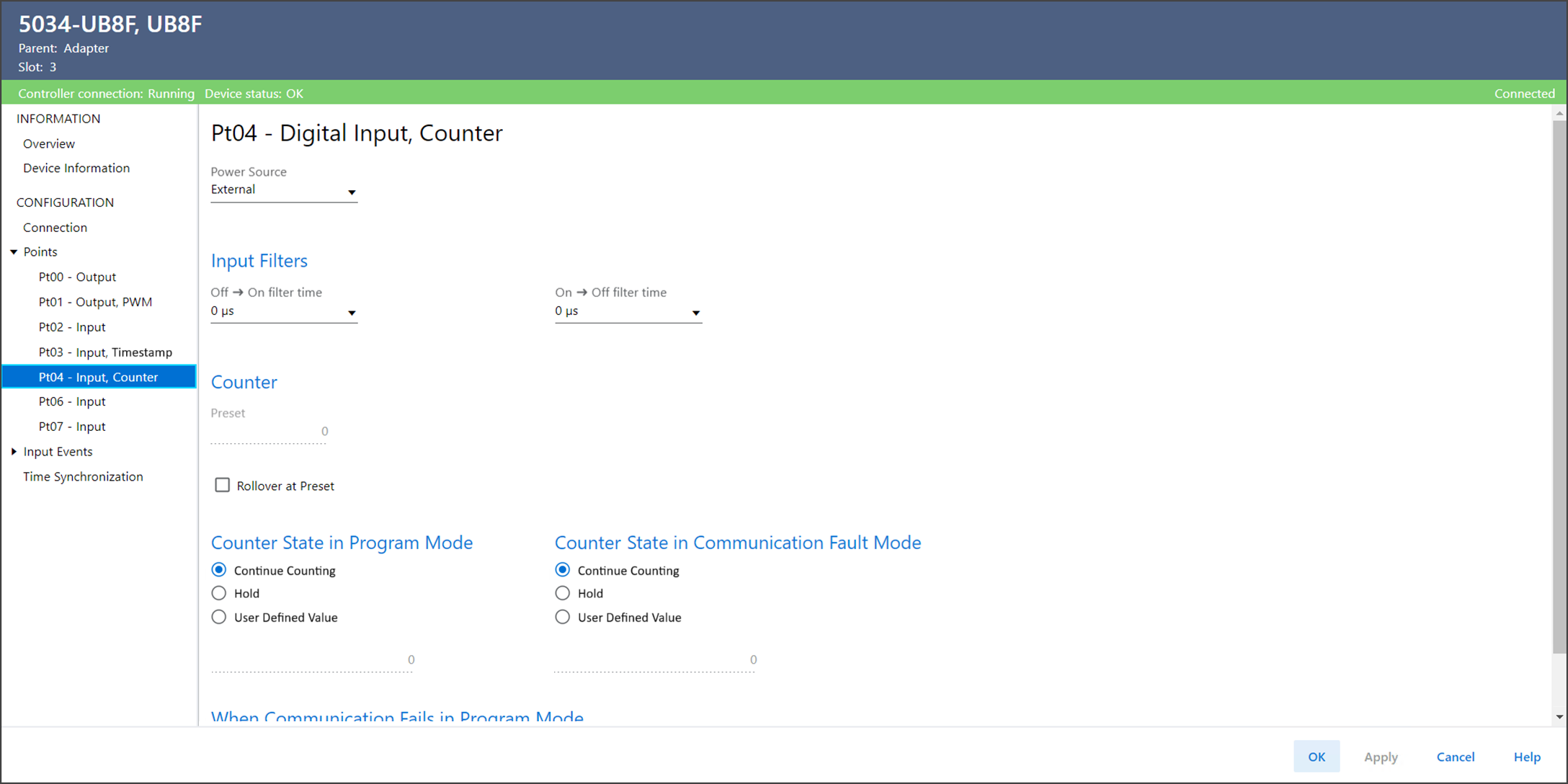

Pagina Ptxx – Digital Input, Counter

Utilizzare Ptxx – Digital Input, Counter per visualizzare o configurare i punti del dispositivo.

La pagina Ptxx – Digital Input, Counter include i seguenti parametri:

Parametro	Descrizione
Power Source	Definisce la sorgente di alimentazione del punto. Ptxx – L'alimentazione viene fornita al sensore dal punto xx di questo modulo, configurato per funzionare come alimentatore. Se viene rilevato un cortocircuito sul punto indicato come Power Supply, l’errore viene segnalato al punto di ingresso digitale. External – L'alimentazione del sensore è fornita da un alimentatore esterno. SSV – Il sensore viene alimentato dal morsetto SSV di questo modulo. Se viene rilevato un cortocircuito SSV, l’errore viene segnalato al punto di ingresso digitale.
Input Filters Off → On Filter Time	Definisce per quanto tempo una transizione da Off a On deve rimanere nello stato On prima che il dispositivo consideri valida la transizione.
Input Filters On → Off Filter Time	Definisce per quanto tempo una transizione da On a Off deve rimanere nello stato Off prima che il dispositivo consideri valida la transizione.
Preset	Visualizza il valore, impostato nel tag di uscita Preset, da utilizzare per come valore preimpostato del contatore. Il valore può variare da 0 a 2.147.483.647.
Rollover at Preset	Determina l’azione da eseguire quando il tag di ingresso Count raggiunge il valore del tag di uscita Preset. Se selezionato, il contatore conta fino al valore Preset, torna a zero e quindi imposta il bit Rollover. Il bit Done non è impostato. Se azzerato, il contatore conta fino al valore Preset e imposta il bit Done, quindi continua a contare fino al valore massimo DINT. Il bit di Rollover viene impostato quando Count passa da 2.147.483.647 a 0.
Counter State in Program Mode	Determina il comportamento di ogni contatore quando il controllore passa in modalità Programmazione o inibizione. In modalità Programmazione o Inibizione, il contatore si comporta come segue: Countinue counting Hold – Mantiene l’ultimo conteggio e riprende il conteggio da questo punto quando il controllore passa in modalità Esecuzione. User-defined value – Imposta il conteggio al valore definito dall’utente e riprende il conteggio da questo valore quando il controllore passa in modalità Esecuzione.
Counter State in Program Mode User-defined Value	Definisce il valore impostato per il conteggio quando Counter State in Program Mode è selezionato con il valore definito dall’utente.
Counter State in Communication Fault Mode	Determina cosa succede al contatore dopo che si è verificato un errore di comunicazione e il modulo entra in modalità di errore comunicazione. Countinue counting Hold – Mantiene l’ultimo conteggio e riprende il conteggio da questo punto quando il controllore passa in modalità Esecuzione. User-defined value – Imposta il conteggio al valore definito dall’utente e riprende il conteggio da questo valore quando il controllore passa in modalità Esecuzione.
Counter State in Communication Fault Mode User-defined Value	Definisce il valore impostato per il conteggio quando Counter State in Communication Fault Mode è selezionato con il valore definito dall’utente.
Counter State When Communication Fails in Program Mode	Determina l'azione del ontatore in caso di errore di comunicazione in modalità Programmazione. Program Mode – Segue il comportamento della modalità Programmazione. Communication Fault Mode – Seguire il comportamento della modalità di errore di comunicazione.
Diagnostics	Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.
