Schemi di cablaggio per la modalità di sicurezza e la modalità a impulsi di
sicurezza
Gli schemi di cablaggio riportati di seguito mostrano i moduli di uscita in modalità di
sicurezza e in modalità di prova a impulsi di sicurezza.
IMPORTANTE:
Il livello di sicurezza mostrato negli schemi si applica al modulo stesso. Per
soddisfare i requisiti del livello di sicurezza dell’applicazione, i dispositivi
collegati devono essere dotati di un proprio monitoraggio di stato.
IMPORTANTE:
Con i moduli di sicurezza è necessario utilizzare un alimentatore SELV/PELV.

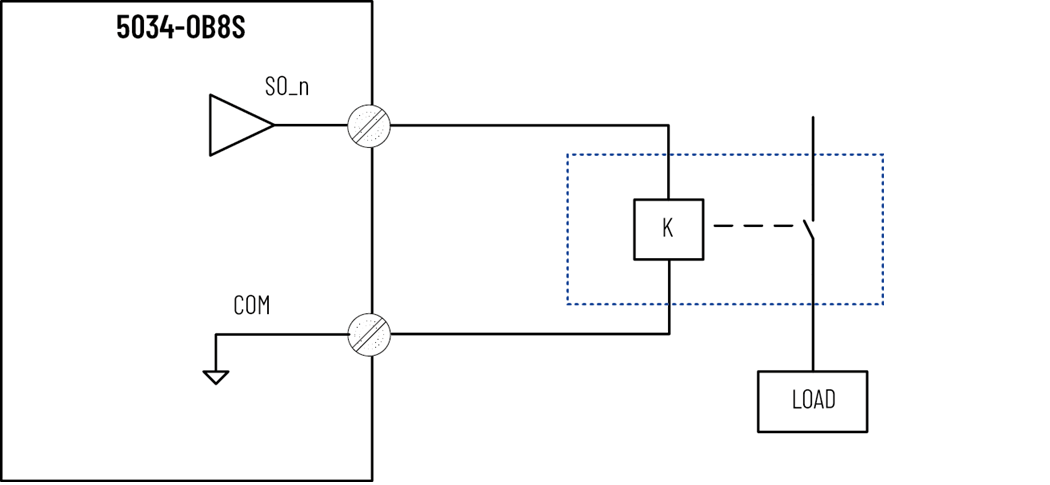

5034-OB8S e 5034-OB8SXT – SIL 2, PLc, Cat. 2 in modalità di sicurezza a
canale singolo o in modalità a impulsi di sicurezza
- n = 0…7
Livello SIL e Categoria | Esclusione errori | Other | Modalità punto |
|---|---|---|---|
SIL 2, PLc, Cat. 2 | Nessuna | Il dispositivo esterno collegato deve soddisfare i requisiti SIL
2 |
|
IMPORTANTE:
Se si verifica un cortocircuito esterno tra il potenziale positivo (SA+) e SO_n,
il carico non potrà più essere disattivato. Il modulo rileva l’errore del canale
e imposta il bit di errore, che indica che il canale non può passare allo stato
di sicurezza finché l’errore non viene cancellato.

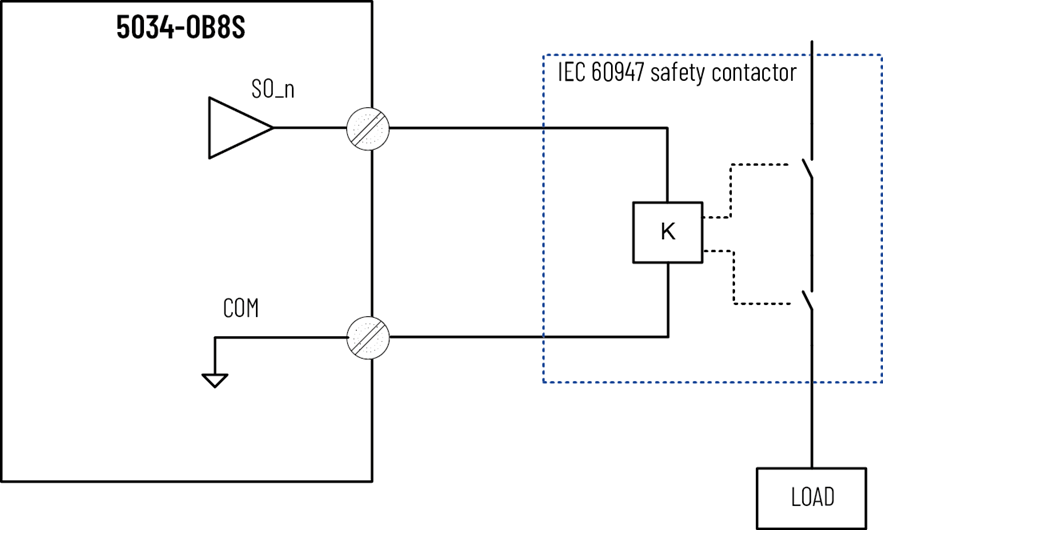

5034-OB8S e 5034-OB8SXT – Fino a SIL 3, PLe, Cat. 4 in modalità di sicurezza
a canale singolo o in modalità a impulsi di sicurezza
- n = 0…7
Livello SIL e Categoria | Esclusione errori | Other | Modalità punto |
|---|---|---|---|
SIL 2, PLd, Cat. 3 | Errore di cablaggio esterno | Il dispositivo esterno collegato deve soddisfare i requisiti SIL
2 |
|
SIL 3, PLe, Cat. 4 | Utilizzare un contattore di sicurezza IEC 60947 |
|

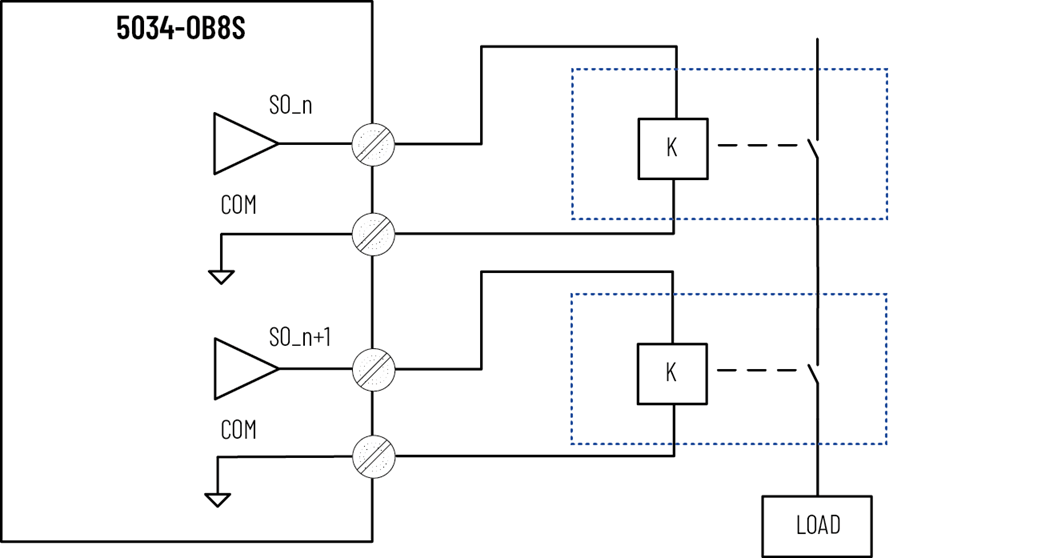

5034-OB8S e 5034-OB8SXT – SIL 3, PLe, Cat. 4 in modalità di prova a impulsi
di sicurezza a doppio canale o in modalità di sicurezza
- n = 0, 2, 4, 6
- Le coppie di canali che supportano la modalità a doppio canale sono:
- coppia canali 0, 1
- coppia canali 2, 3
- coppia canali 4, 5
- coppia canali 6, 7
Livello SIL e Categoria | Esclusione errori | Modalità punto |
|---|---|---|
SIL 3, PLe, Cat. 4 | Nessuna | Modalità a impulsi di sicurezza |
Errore di cablaggio esterno | Modalità di sicurezza Condizione: è necessario emettere almeno una richiesta di
intervento di sicurezza ogni 24 ore. |
