Il modello informativo del progetto contiene un nodo di progetto principale che include ogni oggetto, tipo di oggetto, variabile, tipo di variabile, metodo e tipi di dati personalizzati nel progetto. Il nome del nodo principale è uguale al nome del progetto. I nodi del progetto discendente possono essere organizzati in cartelle e sottocartelle.

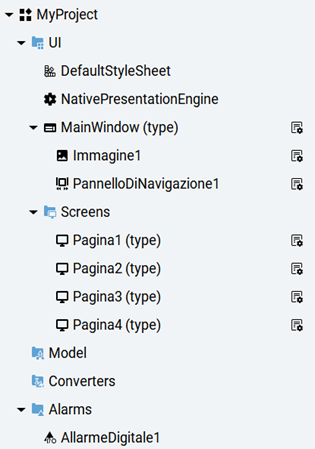

Esempio: Nodo di progetto principale e nodi discendenti
La struttura del progetto può rispecchiare la struttura fisica delle macchine. La strutturazione di macchine nel progetto così come si presentano nell'ambiente fisico facilita la loro gestione.

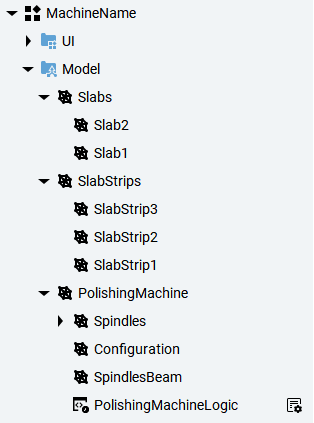

Esempio: Progetto che riflette la struttura fisica delle macchine sul campo
Modello informativo del nodo
Il modello informativo del nodo indica la serie di nodi che descrivono la struttura e le caratteristiche di un nodo di progetto.
Ad esempio, un oggetto Motor può essere costituito da un oggetto Stator e un oggetto Crankshaft. Ciascuno di questi oggetti può contenere variabili che ne descrivono le proprietà.
