ACOS (arcocoseno di origine)

L'istruzione ACOS calcola l'arcocoseno di un valore Real. I valori di input e output sono espressi in radianti.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
ACOS
ACOS
Parametri ACOS
Parametro
Tipo di parametro
Tipo di dati
Descrizione
EN
Ingresso
BOOL
Quando è impostato su vero, l'istruzione è abilitata.
  • TRUE: Eseguire il calcolo corrente.
  • FALSE: Non viene eseguito alcun calcolo.
Applicabile alle programmazioni in diagramma ladder.
IN
Ingresso
REAL
Il valore deve essere compreso tra [-1,0 .. +1,0].
ACOS
Uscita
REAL
Arcocoseno del valore di ingresso (nel set [-p1/2..+p1/2]) = 0 per ingresso non valido.
ENO
Uscita
BOOL
Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

Esempi di ACOS

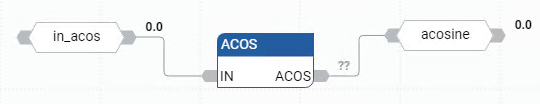

Esempio di diagramma a blocchi funzionali ACOS
Esempio di Diagramma a blocchi funzione ACOS
Esempio di diagramma ladder ACOS
Esempio di Diagramma Ladder ACOS

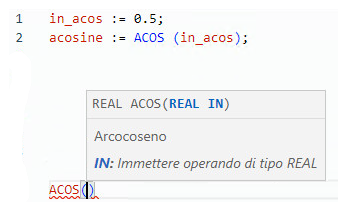

Esempio di testo strutturato ACOS
Esempio di Testo strutturato ACOS
(* ST Equivalence: *)
cosine := COS (angle);
result := ACOS (cosine); (* result is equal to angle *)
Risultati
Risultati
