SOCKET_READ

L'istruzione SOCKET_READ legge i dati su un socket e restituisce il numero di byte specificato. Per Transmission Control Protocol (TCP), restituisce fino al numero di byte richiesti quando si ricevono dati. Per User Datagram Protocol (UDP), verrà completato quando un datagram è disponibile.

Dettagli operazione:

Il seguente comportamento SOCKET_READ può influenzare le comunicazioni esistenti inclusa la comunicazione non-socket:

Se l'operazione SOCKET_READ non viene eseguita in sincronia con il dispositivo remoto, il controllore continua a fare in modo che il dispositivo remoto riceva pacchetti fino a quando non si verifica una delle seguenti condizioni:

Viene eseguita l'istruzione SOCKET_READ.

Il timeout del Socket scade.

Viene ricevuta l'istruzione RST da un dispositivo remoto.

Viene eseguita l'istruzione SOCKET_DELETE o SOCKET_DELETEALL.

L'utente esegue una Modifica in modalità esecuzione che elimina tutte le istanze Socket create.

Il controllore passa dalla modalità esecuzione alla modalità programmazione e tutte le istanze Socket create vengono eliminate.

Il controllore passa dalla modalità esecuzione alla modalità programmazione e le informazioni sul contatore di diagnostica del socket e sul contatore di ogni Socket vengono cancellate.

Se il valore del parametro Length o Offset viene modificato mentre l'operazione SOCKET_READ è in corso (BUSY = True), si verifica un errore e il pacchetto ricevuto viene ignorato.

L'istruzione SOCKET_READ può restituire meno byte di quelli richiesti. RxLength contiene il numero di byte di dati ricevuti. Scrivere programmi per controllare RxLength e generare richieste di lettura aggiuntive per ricevere un intero messaggio dell'applicazione.

Nella modalità Modifica in modalità Run, la modifica a un ingresso SOCKET_READ durante il funzionamento nello stato OCCUPATO genera un errore e il pacchetto ricevuto viene ignorato.

Le uscite vengono aggiornate in modo asincrono dalla scansione del programma.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri SOCKET_READ
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Execute	Ingresso	BOOL	Abilitazione istruzioni. TRUE: quando viene rilevato un fronte di salita, avvia l'istruzione, ammesso che l'ultima operazione sia stata completata. FALSE: non avvia l'istruzione.
Instance	Ingresso	UDINT	Copiare dal Socket Handler restituito da un'istruzione SOCKET_CREATE o SOCKET_ACCEPT. Per i tipi di socket client TCP e UDP, copiare il Socket Handler restituito da un'istruzione SOCKET_CREATE. Per il tipo Socket server TCP, copiare il Socket Handler restituito da un'istruzione SOCKET_ACCEPT.
Timeout	Ingresso	UDINT	Timeout per SOCKET_READ. Il blocco istruzione restituisce un errore se il valore di timeout è inferiore al valore minimo. Intervallo timeout: 1000-86.400.000 millisecondi. Impostare Timeout su 0 per utilizzare il valore predefinito 10000 (10 secondi).
Length	Ingresso	UINT	Definisce il numero di byte da leggere. Controllare RxLength per il numero effettivo di byte letti. SOCKET_READ può restituire meno byte di quelli richiesti. Supporta fino a 256 byte.
Offset	Ingresso	UNIT	Offset nell'array di Dati. Avviare la lettura dei dati letti da questa posizione.
Data	Uscita	USINT[1..1]	Un array usato per memorizzare i dati letti da SOCKET_READ. La dimensione dell'array di dati deve essere >= (Offset + Length). Il vettore di dati può essere maggiore di Length del socket letto. L'output viene aggiornato in modo sincrono alla scansione del programma.
Done	Uscita	BOOL	Indica se l'operazione è stata completata. TRUE: Operazione completata correttamente. FALSE: l'operazione è in corso oppure è stato generato un errore. L'output viene aggiornato in modo sincrono alla scansione del programma.
Busy	Uscita	BOOL	TRUE: l'operazione non è terminata. FALSE: l'operazione è terminata. L'output viene aggiornato in modo sincrono alla scansione del programma.
Error	Uscita	BOOL	Indica che si è verificato un errore. TRUE: È stato rilevato un errore. FALSE: Nessun errore. L'output viene aggiornato in modo sincrono alla scansione del programma.
Status	Uscita	SOCK_STATUS	Stato definito utilizzando il Tipo di dati SOCK_STATUS che contiene le informazioni ErrorID, SubErrorID e StatusBits. L'output viene aggiornato in modo sincrono alla scansione del programma.
RxLength	Uscita	UNIT	Contiene il numero di byte di dati ricevuti.
UDPAddr	Uscita	SOCKADDR_CFG	L'indirizzo del dispositivo che invia i dati User Datagram Protocol (UDP). L'esempio definisce un UDPAddr di 192.168.2.100 e Porta 12000: UDPAddr.IPAddress[0]=192 UDPAddr.IPAddress[1]=168 UDPAddr.IPAddress[2]=2 UDPAddr.IPAddress[3]=100 UDPAddr.Port = 12000 Per Transmission Control Protocol (TCP), questa struttura non viene usata e conterrà tutti zero. La connessione TCP trasmette le informazioni di indirizzo remoto.

Esempi di SOCKET_READ

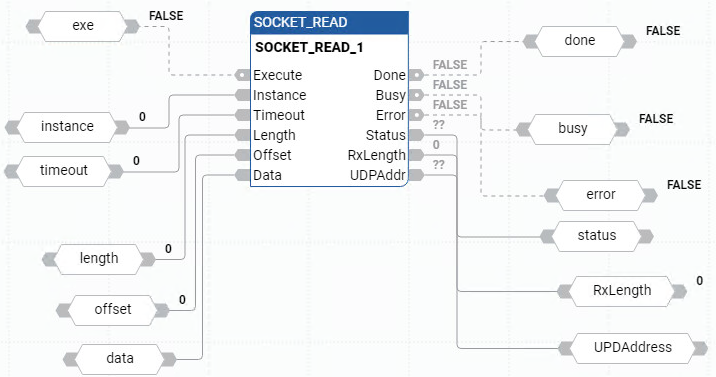

Esempio di Diagramma a blocchi funzione SOCKET_READ — Esempio di diagramma a blocchi funzionali SOCKET_READ

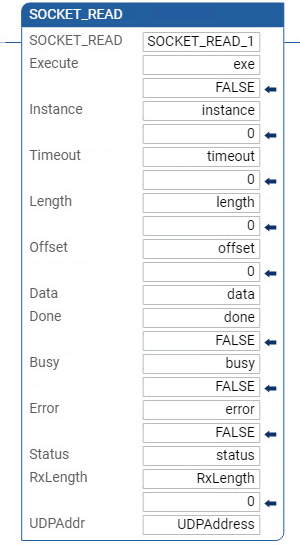

Esempio di Diagramma Ladder SOCKET_READ — Esempio di diagramma ladder SOCKET_READ

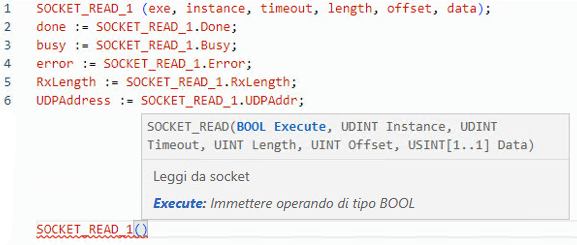

Esempio di Testo strutturato SOCKET_READ — Esempio di testo strutturato SOCKET_READ
