SOCKET_ACCEPT

L'istruzione SOCKET_ACCEPT è solo per connessioni Transmission Control Protocol (TCP). Accetta una richiesta di connessione TCP da una destinazione remota e restituisce un'istanza di socket utilizzata per inviare e ricevere dati sulla connessione appena creata.

Dettagli operazione:

Prima di eseguire Socket_Accept, eseguire SOCKET_CREATE e specificare il numero di porta locale per accettare la connessione.

L'uscita viene aggiornata in modo sincrono dalla scansione del programma.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri SOCKET_ACCEPT
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Execute	Ingresso	BOOL	Abilitazione del blocco istruzione. TRUE: quando viene rilevato un fronte di salita, avvia il blocco istruzione ammesso che l'ultima operazione sia stata completata. FALSE: nessun fronte di salita rilevato, blocco istruzione non avviato.
Instance	Ingresso	UDINT	Identifica l'istanza del socket. Copia il Socket Handler restituito da un'istruzione SOCKET_CREATE.
Timeout	Ingresso	UDINT	Timeout per le istanze del blocco istruzione SOCKET_ACCEPT. Il blocco funzione restituisce un errore se il valore di timeout è inferiore al valore minimo. Intervallo timeout: 1000-86.400.000 millisecondi Impostare il timeout su 0 per usare il valore predefinito 10.000 (10 secondi).
Done	Uscita	BOOL	Indica se l'operazione è stata completata. TRUE: Operazione completata correttamente. FALSE: l'operazione è in corso oppure è stato generato un errore. L'output viene aggiornato in modo sincrono alla scansione del programma.
Busy	Uscita	BOOL	TRUE: l'operazione non è terminata. FALSE: l'operazione è terminata. L'output viene aggiornato in modo sincrono alla scansione del programma.
Error	Uscita	BOOL	Indica che si è verificato un errore. TRUE: È stato rilevato un errore. FALSE: Nessun errore. L'output viene aggiornato in modo sincrono alla scansione del programma.
Status	Uscita	SOCK_STATUS	Lo status viene definito utilizzando il Tipo di dati SOCK_STATUS che contiene Codici di errore del socket, SubErrorID e informazioni Bit di stato per l'istruzione del socket. L'output viene aggiornato in modo sincrono alla scansione del programma.
AcceptInst	Uscita	UDINT	Contiene l'istanza Accept per questa istanza Socket. Utilizzare il numero di istanza Accept univoco con i successivi SOCKET_READ e SOCKET_WRITE per la connessione. L'output viene aggiornato in modo sincrono alla scansione del programma.
AcceptAddr	Uscita	SOCKADDR_CFG	Una struttura dei dati che contiene l'indirizzo Accept per il socket. Per ulteriori informazioni, fare riferimento a Tipo di dati SOCKADDR_CFG. Per specificare l'indirizzo IP 192.168.2.100 e Porta = 12000: AcceptAddr.IPAddress[0] = 192 AcceptAddr.IPAddress[1] = 168 AcceptAddr.IPAddress[2] = 2 AcceptAddr.IPAddress[3] = 100 AcceptAddr.Port = 12000 L'output viene aggiornato in modo sincrono alla scansione del programma.

Esempi di SOCKET_ACCEPT

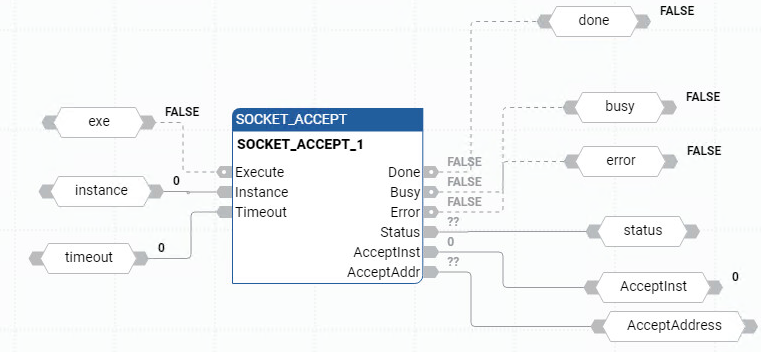

Esempio di Diagramma a blocchi funzione SOCKET_ACCEPT — Esempio di diagramma a blocchi funzionali SOCKET_ACCEPT

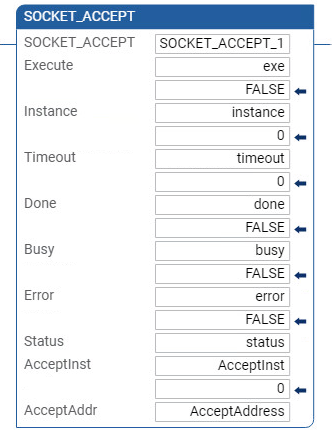

Esempio di Diagramma Ladder SOCKET_ACCEPT — Esempio di diagramma ladder SOCKET_ACCEPT

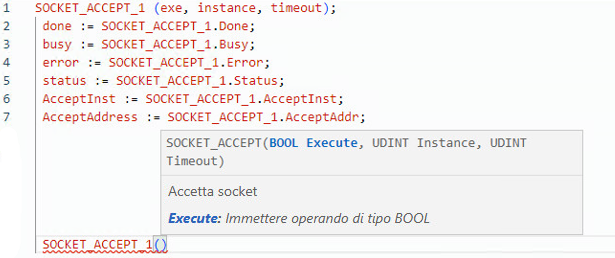

Esempio di Testo strutturato SOCKET_ACCEPT — Esempio di testo strutturato SOCKET_ACCEPT
