Esempio: come aggiungere un UDFB a un programma PID

Per i programmi PID, utilizzare i blocchi funzione definiti dall'utente (UDFB) esternamente al programma principale per eseguire funzioni specializzate, come conversione di unità o trasferimento di valori.

Di seguito vengono forniti degli esempi di UDFB:

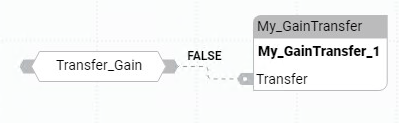

Trasferimento del valore di guadagno con auto tuning

Questo UDFB trasferisce il valore del guadagno di Autotune a My_GainTransfer. In modo che possa essere utilizzato dal controllore.

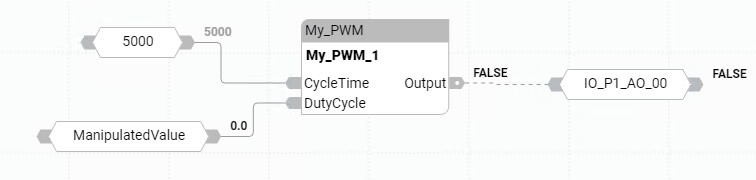

Conversione di un valore manipolato in un'uscita digitale

Questo UDFB converte un valore manipolato (MV) in un'uscita digitale (DO). Quindi può essere usato per controllare un ingresso digitale n(DI).

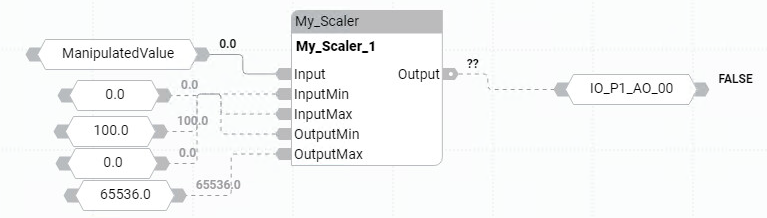

Conversione di un valore manipolato in un'uscita analogica

Questo UDFB converte un valore manipolato (MV) in un'uscita analogica (AO). Quindi può essere utilizzato per controllare un ingresso analogico (AI).
