TRIMPOT_READ (lettura trimpot)

L'istruzione TRIMPOT_READ legge il valore trimpot da un trimpot specifico.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri TRIMPOT_READ
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Enable	Ingresso	BOOL	Abilitazione del blocco istruzione. TRUE: esegue la lettura di Trimpot. FALSE: nessuna operazione di lettura e il valore di uscita TrimPot non è valido.
TrimPotID	Ingresso	UINT	L'ID del Trimpot da leggere. TrimPotID è definito in Definizione ID Trimpot.
TrimPotValue	Uscita	UINT	Valore trimpot corrente.
Sts	Uscita	UINT	Stato dell'operazione di lettura Trimpot. Codici dello stato (Sts) TRIMPOT: 0x00: blocco funzione non abilitato (nessuna operazione di lettura/scrittura). 0x01: Operazione di lettura/scrittura riuscita. 0x02: Operazione di lettura/scrittura non riuscita a causa di un ID Trimpot non valido. 0x03: Operazione di scrittura non riuscita a causa di un valore fuori intervallo.
ENO	Uscita	BOOL	Abilita uscita. Applicabile solo alle programmazioni in diagramma ladder.

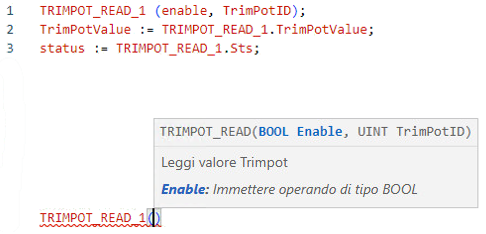

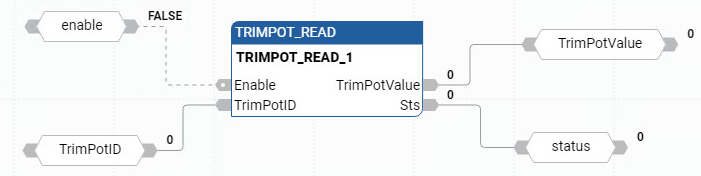

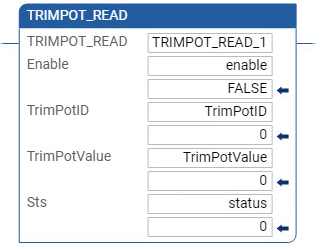

Esempi di TRIMPOT_READ
