Diagrammi di temporizzazione dell'istruzione MODULE_INFO

Negli esempi di diagramma di temporizzazione seguenti vengono descritti gli scenari di esecuzione per l'istruzione MODULE_INFO.

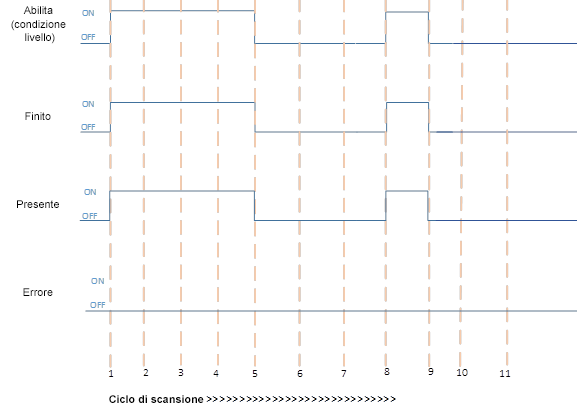

Completamento dell'esecuzione quando un modulo è fisicamente presente

Completamento dell'esecuzione quando un modulo è fisicamente presente
Completamento dell'esecuzione quando un modulo è fisicamente presente
Valori parametri MODULE_INFO
Ciclo di scansione
Descrizione
1, 8
La condizione ramo diventa TRUE quando:
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType e SlotID sono validi. Un modulo fisico è presente.
  • I bit di uscita Completato e Presente sono TRUE.
  • Il bit di uscita Errore è FALSE.
  • Aggiornare di conseguenza le informazioni sul modulo per ID modulo, ID fornitore, tipo di prodotto, codice di prodotto e revisione del modulo.
2, 3, 4
Nessuna modifica nella condizione ramo.
5. 9
La condizione Ramo diventa FALSE quando il bit Abilita è FALSE. Tutti i parametri di uscita vengono cancellati.
6, 7, 10, 11
Nessuna modifica nella condizione ramo. Il bit Abilita è FALSE. Tutti i parametri di uscita vengono cancellati.

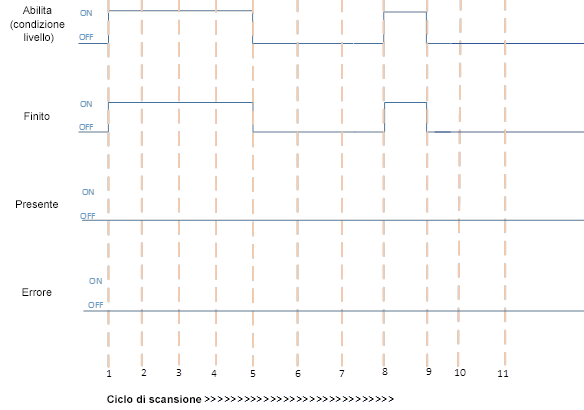

Completamento dell'esecuzione quando il modulo non è fisicamente presente

Completamento dell'esecuzione quando il modulo non è fisicamente presente
Completamento dell'esecuzione quando il modulo non è fisicamente presente
Valori parametro MODULE_INFO
Ciclo di scansione
Descrizione
1, 8
La condizione ramo diventa TRUE quando:
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType e SlotID sono validi. Non è presente un modulo fisico.
  • Il bit di uscita Completato è TRUE.
  • I bit di uscita Errore e Presente sono FALSE.
  • Aggiornare di conseguenza le informazioni sul modulo per ID modulo, ID fornitore, tipo di prodotto, codice di prodotto e revisione del modulo.
2, 3, 4
Nessuna modifica nella condizione ramo.
  • Il bit di ingresso Abilita è TRUE.
  • I parametri di ingresso sono validi e non è presente un modulo fisico.
  • Aggiornare di conseguenza i parametri di uscita.
5. 9
La condizione ramo diventa FALSE quando:
  • Il bit Abilita è FALSE.
  • Tutti i parametri di uscita vengono cancellati.
6, 7, 10, 11
Nessuna modifica nella condizione ramo. Il bit Abilita è FALSE. Tutti i parametri di uscita vengono cancellati.

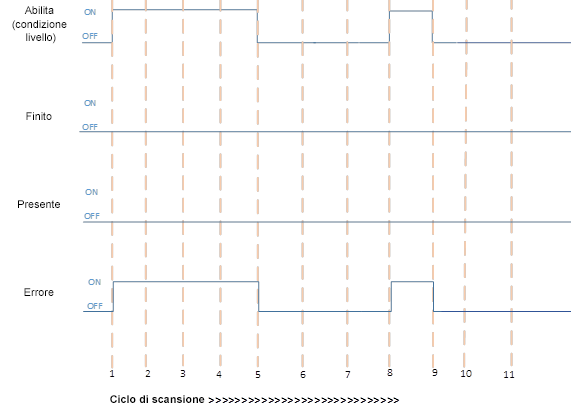

Esecuzione di MODULE_INFO con errore

Esecuzione di MODULE_INFO con errore
Esecuzione di MODULE_INFO con errore
Valori parametro MODULE_INFO
Ciclo di scansione
Descrizione
1, 8
La condizione ramo diventa TRUE quando:
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType e SlotID sono validi. Non è presente un modulo fisico.
  • I bit di uscita Completato e Presente sono TRUE.
  • Il bit di uscita Errore è TRUE.
  • Le informazioni sul modulo per ID modulo, ID fornitore, tipo di prodotto, codice di prodotto e revisione del modulo sono deselezionate.
2, 3, 4
Nessuna modifica nella condizione ramo.
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType o SlotID o entrambi non sono validi.
  • Aggiornare di conseguenza i parametri di uscita.
5. 9
La condizione ramo diventa FALSE quando:
  • Il bit Abilita è FALSE.
  • Tutti i parametri di uscita vengono cancellati.
6, 7, 10, 11
Nessuna modifica nella condizione ramo. Il bit Abilita è FALSE. Tutti i parametri di uscita vengono cancellati.

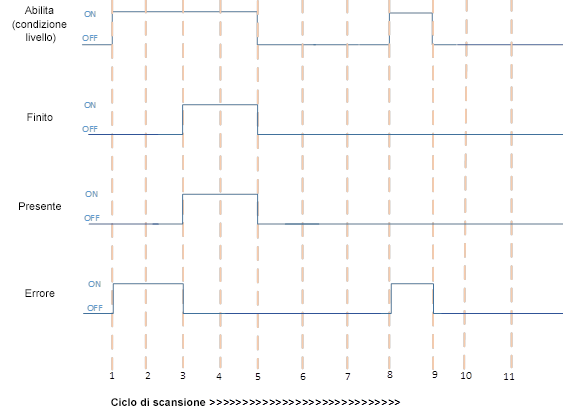

Completamento dell'esecuzione di MODULE_INFO con errore: nessun modulo fisico

Completamento dell'esecuzione di MODULE_INFO con errore: nessun modulo fisico
Completamento dell'esecuzione di MODULE_INFO con errore: nessun modulo fisico
Valori parametro MODULE_INFO
Ciclo di scansione
Descrizione
1, 8
La condizione ramo diventa TRUE quando:
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType o SlotID o entrambi non sono validi. Non è presente un modulo fisico.
  • I bit di uscita Completato e Presente sono FALSE.
  • Il bit di uscita Errore è TRUE.
  • Le informazioni sul modulo per ID modulo, ID fornitore, tipo di prodotto, codice di prodotto e revisione del modulo sono deselezionate.
2
Nessuna modifica nella condizione ramo.
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType o SlotID o entrambi non sono validi.
  • Aggiornare di conseguenza i parametri di uscita.
3, 4
Nessuna modifica nella condizione ramo.
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType e SlotID sono entrambi validi. Il modulo è fisicamente presente.
  • I bit di uscita Completato e Presente sono TRUE.
  • Il bit di uscita Errore è FALSE.
  • Aggiornare di conseguenza le informazioni sul modulo per ID modulo, ID fornitore, tipo di prodotto, codice di prodotto e revisione del modulo.
5. 9
La condizione ramo diventa FALSE quando:
  • Il bit Abilita è FALSE.
  • Tutti i parametri di uscita vengono cancellati.
6, 7, 10, 11
Nessuna modifica nella condizione ramo. Il bit Abilita è FALSE. Tutti i parametri di uscita vengono cancellati.

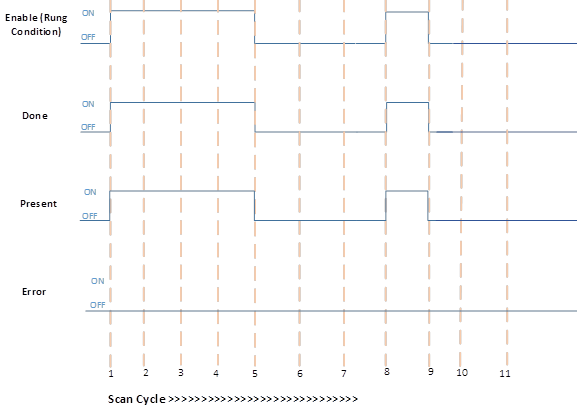

Completamento dell'esecuzione di MODULE_INFO con errore quando è presente un modulo fisico

Completamento dell'esecuzione di MODULE_INFO con errore quando è presente un modulo fisico
Completamento dell'esecuzione di MODULE_INFO con errore quando è presente un modulo fisico
Valori parametro MODULE_INFO
Ciclo di scansione
Descrizione
1, 8
La condizione ramo diventa TRUE quando:
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType o SlotID o entrambi sono validi. Il modulo è fisicamente presente.
  • I bit di uscita Completato e Presente sono TRUE.
  • Il bit di uscita Errore è FALSE.
  • Aggiornare di conseguenza le informazioni sul modulo per ID modulo, ID fornitore, tipo di prodotto, codice di prodotto e revisione del modulo.
2
Nessuna modifica nella condizione ramo.
  • Il bit di ingresso Abilita è TRUE.
  • I parametri di ingresso del modulo sono validi e il modulo è fisicamente presente.
  • Aggiornare di conseguenza i parametri di uscita.
3, 4
Nessuna modifica nella condizione ramo.
  • Il bit di ingresso Abilita è TRUE.
  • ModuleType e SlotID sono entrambi non validi. Il modulo è fisicamente presente.
  • I bit di uscita Completato e Presente sono FALSE.
  • Il bit di uscita Errore è TRUE e deselezionato.
  • Aggiornare di conseguenza le informazioni sul modulo per ID modulo, ID fornitore, tipo di prodotto, codice di prodotto e revisione del modulo.
5. 9
La condizione ramo diventa FALSE quando:
  • Il bit Abilita è FALSE.
  • Tutti i parametri di uscita vengono cancellati.
6, 7, 10, 11
Nessuna modifica nella condizione ramo. Il bit Abilita è FALSE. Tutti i parametri di uscita vengono cancellati.
