Aggiunta di un contatto e di una bobina

Attenersi ai passaggi seguenti per aggiungere una bobina e un contatto all'istruzione MSG_CIPGENERIC che converte le informazioni del catalogo in una stringa leggibile dall'utente.
Per aggiungere un contatto e una bobina
  1. Nella casella
    Ricerca
     della Casella degli strumenti, immettere
    XIC
    .
  2. In
    Casella degli strumenti
    , trascinare lo XIC a sinistra dell'ingresso del blocco funzione MSG_CIPGENERIC sul primo ramo del ladder.
  3. Fare clic con il pulsante destro del mouse sullo XIC, quindi selezionare
    Nuova variabile
    .
  4. In
    Nuova variabile
     immettere il nome della variabile
    Get_Catalog
     per l'XIC, quindi selezionare
    Crea
    .
  5. Nella casella
    Ricerca
     della Casella degli strumenti, immettere
    OTE
    .
  6. In
    Casella degli strumenti
    , trascinare l'OTE a destra dell'uscita del blocco funzione MSG_CIPGENERIC sul primo ramo del ladder.
  7. Fare clic con il pulsante destro del mouse sull'OTE, quindi selezionare
    Nuova variabile
    .
  8. In
    Nuova variabile
     immettere il nome
    Convert_String
     per OTE, quindi selezionare
    Crea
    .

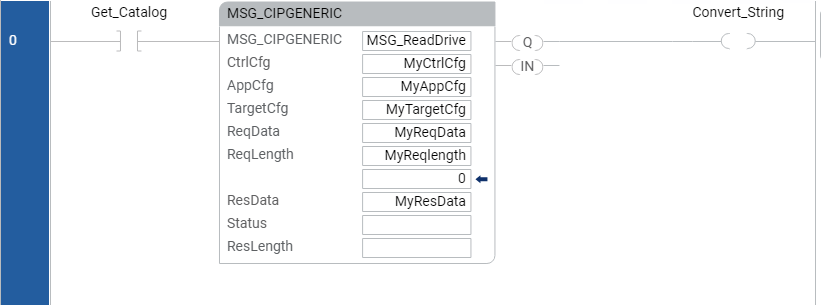

    Aspetto del ramo dopo l'aggiunta di un contatto o di una bobina
