XOR_MASK (maschera OR esclusivo)

Maschera OR intero esclusivo bit-to-bit, restituisce valori di bit invertiti.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
XOR_MASK
XOR_MASK
Parametri XOR_MASK
Parametro
Tipo di parametro
Tipo di dati
Descrizione
EN
Ingresso
BOOL
Quando è impostato su vero, l'istruzione è abilitata.
  • TRUE: Eseguire il calcolo corrente.
  • FALSE: Non viene eseguito alcun calcolo.
Applicabile alle programmazioni in diagramma ladder.
IN
Ingresso
DINT
Deve avere il formato Integer.
MSK
Ingresso
DINT
Deve avere il formato Integer.
XOR_MASK
Uscita
DINT
Bit-to-bit logico OR esclusivo tra IN e MSK.
ENO
Uscita
BOOL
Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

Esempi di XOR_MASK

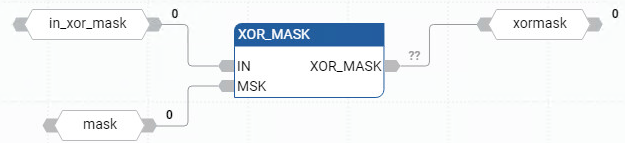

Esempio di diagramma a blocchi funzionali XOR_MASK
Esempio di Diagramma a blocchi funzione XOR_MASK
Esempio di diagramma ladder XOR_MASK
Esempio di Diagramma Ladder XOR_MASK

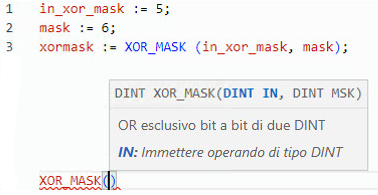

Esempio di testo strutturato XOR_MASK
Esempio di Testo strutturato XOR_MASK
(* ST Equivalence: *)
crc32 := XOR_MASK (prevcrc, nextc);
result := XOR_MASK (16#012, 16#011); (* equals 16#003 *)

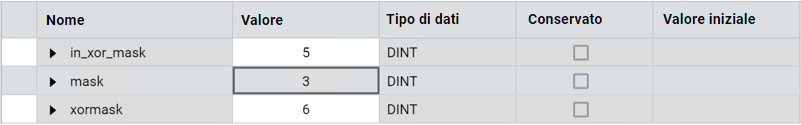

Risultati
Risultati
