XOR (OR esclusivo)

L'istruzione XOR esegue un'operazione OR esclusiva tra due valori booleani.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri XOR
Parametro	Tipo di parametro	Tipo di dati	Descrizione
i1	Ingresso	BOOL	Valore in tipo di dati Boolean.
i2	Ingresso	BOOL	Valore in tipo di dati Boolean.
o1	Uscita	BOOL	OR esclusivo booleano dei due termini di ingresso. TRUE: quando uno dei due ingressi è TRUE. FALSE: quando entrambi gli ingressi sono FALSE o entrambi gli ingressi sono TRUE.

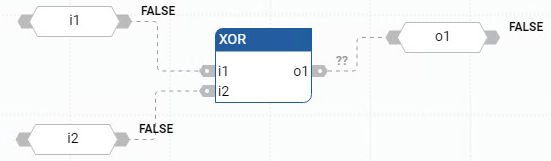

Esempi di XOR

(* ST equivalence: *)

bo10 := bi101 XOR NOT (bi102);

bo5 := (bi51 XOR bi52) XOR bi53;
