TTABLE (tavola della verità)
L'istruzione TTABLE fornisce il valore di uscita in base alla combinazione degli ingressi. Se il valore è 0xABCD e gli ingressi da In3 a In0 corrispondono al numero 7, TTABLE è il valore del bit 7 nella tabella (che è 1). Il bit meno significativo nella tabella è il bit 0.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
TTABLE
Parametro | Tipo di parametro | Tipo di dati | Descrizione |
|---|---|---|---|
Table | Ingresso | UINT | Tabella valori veri per la funzione BOOLEAN. |
IN0 | Ingresso | BOOL | Qualsiasi valore di ingresso BOOL. |
IN1 | Ingresso | BOOL | Qualsiasi valore di ingresso BOOL. |
IN2 | Ingresso | BOOL | Qualsiasi valore di ingresso BOOL. |
IN3 | Ingresso | BOOL | Qualsiasi valore di ingresso BOOL. |
TTABLE | Uscita | BOOL | Il valore di uscita in base alle combinazioni degli ingressi. |
Combinazioni di ingressi TTABLE
L'istruzione TTABLE ha quattro ingressi, e pertanto 16 combinazioni. Tali combinazioni trovano posto in una tavola della verità: per ogni combinazione è possibile regolare il valore in uscita. Il numero di combinazioni configurabili dipende dal numero di ingressi collegati alla funzione.
Numero | In3 | In2 | In1 | In0 |
|---|---|---|---|---|
1 | 0 | 0 | 0 | 0 |
2 | 0 | 0 | 0 | 1 |
3 | 0 | 0 | 1 | 0 |
4 | 0 | 1 | 0 | 0 |
5 | 0 | 1 | 0 | 1 |
6 | 0 | 1 | 1 | 0 |
7 | 0 | 1 | 1 | 1 |
8 | 1 | 0 | 0 | 0 |
9 | 1 | 0 | 0 | 1 |
10 | 1 | 0 | 1 | 0 |
11 | 1 | 0 | 1 | 1 |
12 | 1 | 1 | 0 | 0 |
13 | 1 | 1 | 0 | 1 |
14 | 1 | 1 | 1 | 0 |
15 | 1 | 1 | 1 | 1 |
Esempi di TTABLE

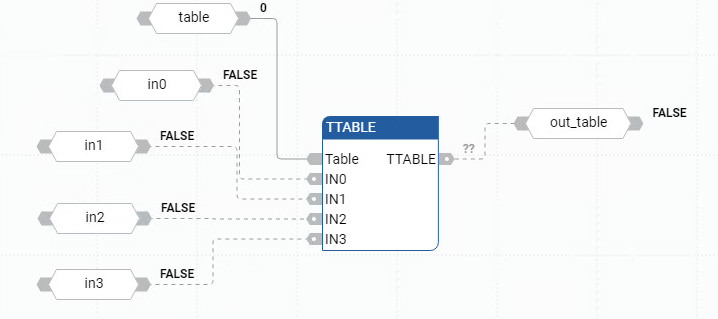

Esempio di diagramma a blocchi funzione TTABLE

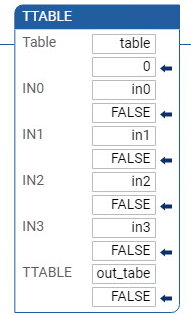

Esempio di Diagramma Ladder TTABLE

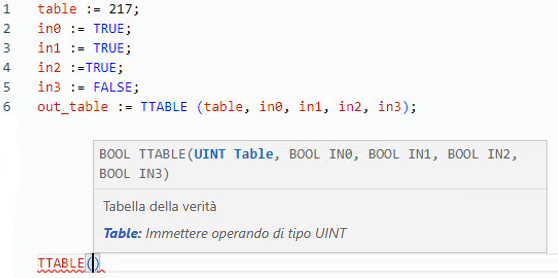

Esempio di Testo strutturato TTABLE

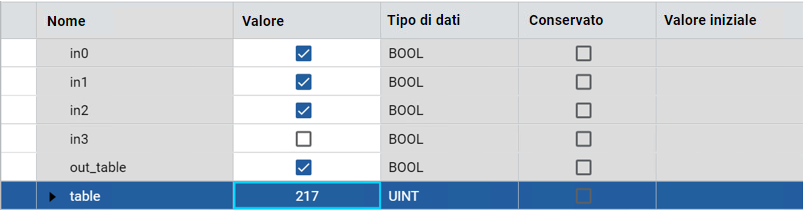

Risultati
