SR (impostazione/reset)
L'istruzione SR imposta un bistabile dominante.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
SR
Parametro | Tipo di parametro | Tipo di dati | Descrizione |
|---|---|---|---|
SET1 | Ingresso | BOOL | TRUE: imposta Q1 su TRUE (dominante: priorità massima durante la definizione del comportamento delle istruzioni). |
RESET | Ingresso | BOOL | TRUE: reimposta Q1 su FALSE. |
Q1 | Uscita | BOOL | Stato memoria booleana.
|
Set1 | Reset | Q1 | Risultato Q1 |
|---|---|---|---|
0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 |
0 | 1 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 0 | 1 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | 1 |
1 | 1 | 1 | 1 |
Esempi di SR

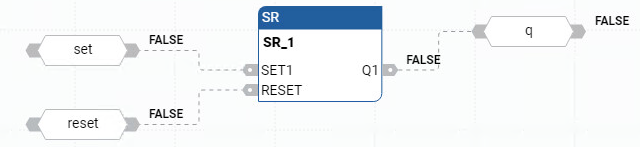

Esempio di Diagramma a blocchi funzione SR
Esempio di programma Diagramma Ladder SR

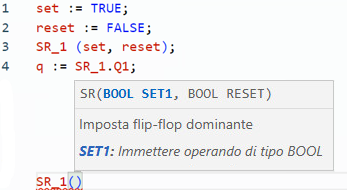

Esempio di Testo strutturato SR
(* ST Equivalence: SR1 is an instance of a SR block *) SR1((auto_mode & start_cmd), stop_cmd); command := SR1.Q1;

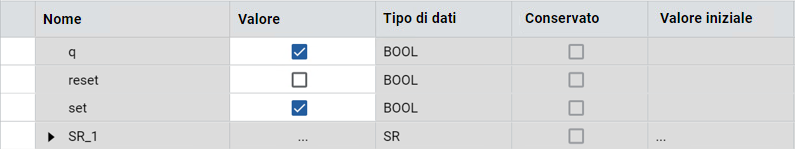

Risultati
